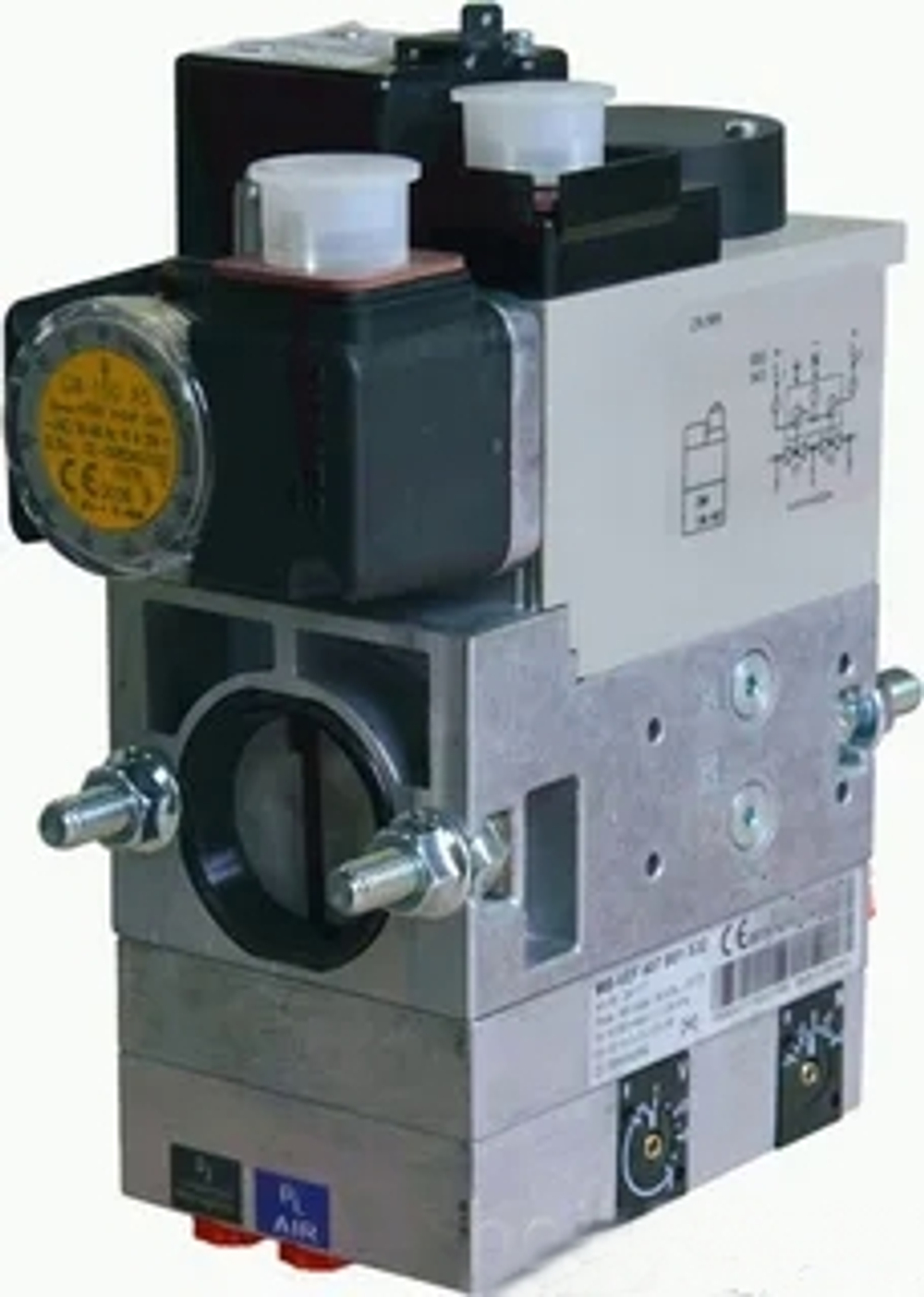

Dungs MB-VEF 412 B01 S12, 247322 Газовый мультиблок

Dungs MB-VEF 412 B01 S12, 247322

Газовый мультиблок Dungs MB-VEF 412 B01 S12  : Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации. Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1...3 : 1. Компенсация давления в камере сгорания, коррекция нулевой точки. Управление клапанами: раздельное. Вид защиты: стандарт IP 54. Электромагнитные клапаны V1 и V2 класса А. Макс. избыточное давление газа 360 мбар. Диапазон входного давления газа 5-100 мбар. Диапазон выходного давления газа 0,5-100 мбар. Встроенный фильтр: стандартный фильтр, синий. Реле давления газа мини GW 150 A5. Резьбовое соединение Rp 1" - 1 1/4".

Газовый мультиблок  Dungs MB-VEF 412 B01 S12 предназначен для установки в состав газовых горелок, обеспечивает бесступенчатый плавный режим эксплуатации оборудования. Место использования – крупные промышленные котельные и технологические комплексы. Высокоточная настройка соотношения давления газа и воздуха обеспечивает возможность применения модуля в горелках с воздуходувками или предварительным смешением.

Основные параметры работы:

·         входное и выходное давление газа: 5-100 и 0,5-100 мбар (соответственно);

·         рабочая среда – газ 1, 2, 3-го семейства и прочие нейтральные газы;

·         максимальное избыточное давление – 360 мбар;

·         соединение с трубопроводом – резьбовые фланцы Rp 1"-1 1/4";

·         температура эксплуатации – от -15 °C до +70 °C.

Важно! При использовании модуля в системах сжиженного газа минимальная температура окружающей среды не может быть ниже 0 °C.

Особенности и комплектация:

Мультиблок (артикул 247322) снабжен двумя электромагнитными клапанами А-класса с оперативным откликом (время отклика – до 1 сек.) и раздельным управлениям.

В состав модуля входит серворегулятор давления, который отвечает за модуляцию пламени горелки. Предусмотрено специальное устройство для регулирования смеси газ-воздух с изменяемым соотношением от 0,75:1 до 3:1. Реализована возможность корректировки нулевой точки и компенсации давления в камере сгорания.

Электрические компоненты надежно защищены от неблагоприятных воздействий окружающей среды – класс электрозащиты отвечает стандарту IP 54.

На корпус выведен датчик реле давления, контролирующий минимальный уровень давления газа перед первым электромагнитным клапаном.

Для удаления загрязнения в конструкцию встроен стандартный фильтр (размер ячеек 0,8 мм). Для того чтобы его заменить, требуется демонтировать арматуру.

Главные достоинства:

·         широкий диапазон регулировки соотношения газовоздушной смеси, от 0,75 : 1 до 3 : 1;

·         автоматизация подачи и безопасность работы с газами;

·         резьбовые фланцы для надежной и быстрой установки в систему;

·         высокий класс электрозащиты – IP 54;

·         датчик реле давления;

·         встроенный фильтр для улавливания грязевых частиц от 0,8 мм;

·         универсальное назначение – модуль подходит для горелок известных марок;

·         компактные габариты, небольшой вес конструкции;

·         возможность подключения дополнительных устройств.

Для регулирования подачи газа в горелки Elco, Baltur, Riello, Oilon и других производителей предлагаем купить газовый мультиблок Dungs MB-VEF 412 B01 S12.

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 5 до 100 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: раздельное;

·         Тип соединения: Rp 1", Rp 1 1/4";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Реле давления: GW 150 A5;

·         Встроенный фильтр: стандартный фильтр, синий;

·         Класс пылевлагозащиты: IP 54.
