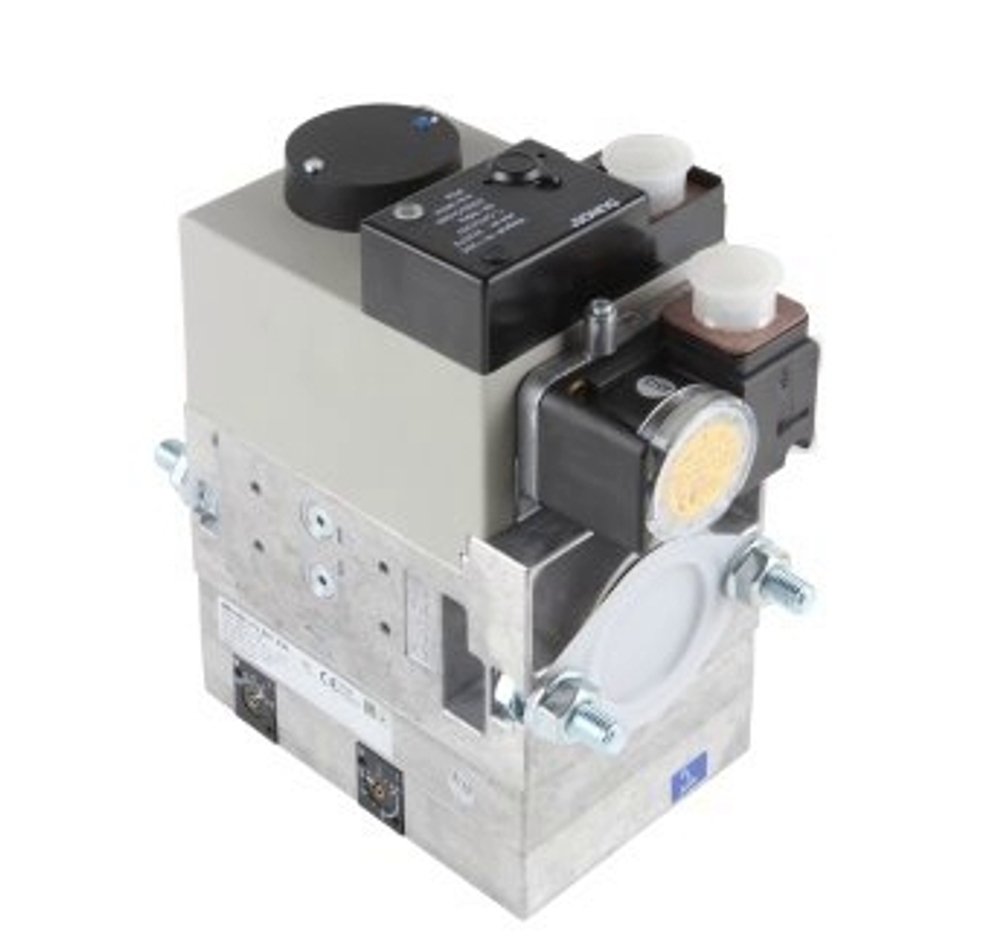

Dungs MB-VEF 412 B01 S30, 232475 Газовый мультиблок

Dungs MB-VEF 412 B01 S30, 232475

Газовый мультиблок Dungs MB-VEF 412 B01 S30 : Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации. Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1...3 : .1 Компенсация давления в камере сгорания, коррекция нулевой точки. Управление клапанами: совместное. Вид защиты: стандарт IP 54. Электромагнитные клапаны V1 и V2 класса А. Макс. избыточное давление газа 360 мбар. Диапазон входного давления газа 100-360 мбар. Диапазон выходного давления газа 0,5-100 мбар. Встроенный фильтр: фильтр тонкой очистки. Реле давления газа мини GW 150 A5.  Резьбовое соединение Rp 1" - 1 1/4".

Газовый мультиблок Dungs MB-VEF 412 B01 S30 применяется для комплектации горелок с воздуходувками или предварительным смешением. Устройство бесступенчатого действия предназначено для эксплуатации в составе котельного оборудования промышленного назначения.

Основные параметры работы:

·         входное и выходное давление газа: 100-360 и 0,5-100 мбар (соответственно);

·         предельно допустимое давление – 360 бар;

·         рабочая среда – газ 1, 2, 3-го семейства и прочие нейтральные газы;

·         условия эксплуатации – от -15 °C до +70 °C.

Внимание! При использовании блока в установках сжиженного газа минимальная температура окружающей среды должна быть не ниже 0 °C.

Комплектация:

В единой конструкции объединены следующие устройства:

·         фильтр, удерживающий мелкие частицы;

·         регулятор состава газо-воздушной смеси;

·         2 электромагнитных клапана А класса с совместным управлением;

·         реле давления GW 150 A5.

Подключение к оборудованию осуществляется с помощью резьбовых соединений Rp 1 – 1 ¼ дюйма.

Особенности модуля:

Мультиблок (артикул 223143) снабжен регулятором состава газо-воздушной смеси c изменяемым соотношением 0,75:1...3:1. Настройка осуществляется с высокой точностью. Доступна коррекция нулевой точки и компенсация давления в камере сгорания.

Выходное давление определяется давлением воздуха через импульсный трубопровод (объемом поставки не предусомтрен).

Электрические элементы защищены от внешних факторов с помощью надёжной оболочки, соответствующей классу IP 54.

Благодаря универсальному подключению, блок подходит для горелок большинства брендов. Резьбовые соединительные фланцы необходимо приобрести отдельно.

Достоинства:

·         широкий диапазон корректировки соотношения газовоздушной смеси, от 0,75:1 до 3:1;

·         фланцевые соединения с трубной резьбой согласно ISO 7/1;

·         автоматическая регулировка подачи и безопасная работа с газами;

·         надежная электрозащита – класс IP 54;

·         встроенный датчик реле давления;

·         улавливание мелких грязевых частиц фильтром тонкой очистки;

·         универсальность – стандартный монтаж в горелки многих марок;

·         компактные габариты, малый вес.

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 100 до 360 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: совместное;

·         Тип соединения: Rp 1", Rp 1 1/4";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Реле давления: GW 150 A5;

·         Встроенный фильтр: фильтр тонкой очистки;

·         Класс пылевлагозащиты: IP 54.
