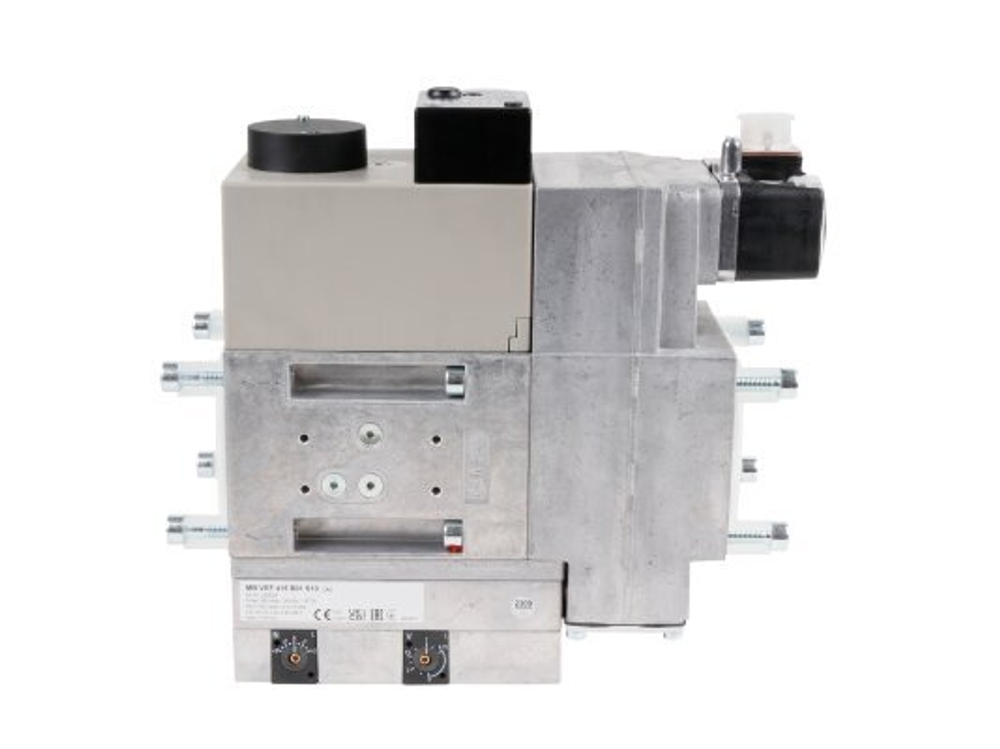

Dungs MB-VEF 415 B01 S10, 230629
Универсальный газовый мультиблок Dungs MB-VEF 415 B01 S10 с высокочувствительной настройкой газ/воздух используется для комплектации газовых горелок, используемых в составе крупных промышленных котельных. Обеспечивает автоматизацию подачи газа и безопасную эксплуатацию оборудования.
Основные характеристики:
· область применения – для газа 1, 2, 3-го семейства и другой нейтральной газообразной среды;
· входное и выходное давление: 5-100 мбар и 0,5-100 мбар (соответственно);
· избыточное давление максимум – 360 мбар;
· условия эксплуатации – от -15 °C до +70 °C.
Важно! При использовании в составе комплексов, функционирующих на сжиженном газе, минимальная температура окружающей среды должна быть от 0 °C и выше.
Газовая линия включает:
· регулятор состава газо-воздушной смеси с предварительно настроенным давлением;
· 2 автоматических электромагнитных клапана А-класса с совместным управлением;
· двухслойный стандартный фильтр;
· реле давления газа GW 150 A5.
Для соединения используются отверстия с резьбой Rp 1"-2". Фланцы не входят в комплект поставки.
Особенности:
Модуль снабжён серворегулятором давления, отвечающим за модуляцию пламени горелки, и устройством для регулировки смеси газ-воздух с изменяемым соотношением от 0,75:1 до 3:1. Предусмотрена компенсация давления в камере сгорания и возможность корректировки нулевой точки.
Реализована надежная защита от внешних воздействий – класс IP 54.
Выходное давление задает давление воздуха через импульсный трубопровод. Он должен отвечать требованиям надежности и безопасности – выдерживать механические, термические нагрузки и агрессивную рабочую среду. Производитель рекомендует использовать стальные трубы и перемычки. Следует исключить вероятность обратного стекания конденсата в арматуру при монтаже блока.
Благодаря стандартному соединению, мультиблок может устанавливаться в горелки Cib Unigas, Oilon, Elco, Wieshaupt, Ecoflam, Riello, Baltur.
Важные достоинства:
· высокоточная корректировка соотношения газо-воздушной смеси (от 0,75:1 до 3:1);
· надежное и безопасное исполнение;
· стандартный способ монтажа на резьбовой фланец;
· качественная электрозащита (IP 54), невосприимчивость к пыли и влаге;
· штатный фильтр для удаления мельчайших загрязнений;
· бесступенчатый плавный режим эксплуатации;
· компактность, малый вес.
Основные характеристики:
· Режим эксплуатации: бесступенчатый плавный
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 5 до 100 мбар;
· Диапазон выходного давления: от 0.5 до 100 мбар;
· Управление клапанами V1 и V2: совместное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр, синий;
· Класс пылевлагозащиты: IP 54;
· Вес: 6.4 кг;
· Габариты: 28.3x10x24.5 см.
