Газовый мультиблок Dungs MB-VEF 415 B01 S32 : Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации. Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1...3 : 1. Компенсация давления в камере сгорания, коррекция нулевой точки. Управление клапанами: раздельное. Вид защиты: стандарт IP 54. Электромагнитные клапаны V1 и V2 класса А. Макс. избыточное давление газа 360 мбар. Диапазон входного давления газа 100-360 мбар. Диапазон выходного давления газа 0,5-100 мбар. Встроенный фильтр: фильтр тонкой очистки. Реле давления газа мини GW 150 A5. Резьбовое соединение Rp 1" - 2".
Газовый мультиблок Dungs MB-VEF 415 B01 S32 – универсальное устройство для оснащения модулируемых горелок. Обеспечивает безопасность работы с газами и автоматическое управление процессом горения. Встроенный регулятор позволяет задавать оптимальное соотношение газо-воздушной смеси. Блок применяется для горелок, используемых в составе крупных котельных установок.
Основные характеристики:
· рабочей средой является газ 1, 2, 3-го семейства и нейтральные газы;
· входное и выходное давление – 100-360 и 0,5-100 мбар (соответственно);
· максимальное давление – 360 мбар;
· допустимая температура воздуха – от -15 °C до +70 °C. Исключением являются установки, работающие на сжиженном газе (для них нижний температурный порог – 0 °C).

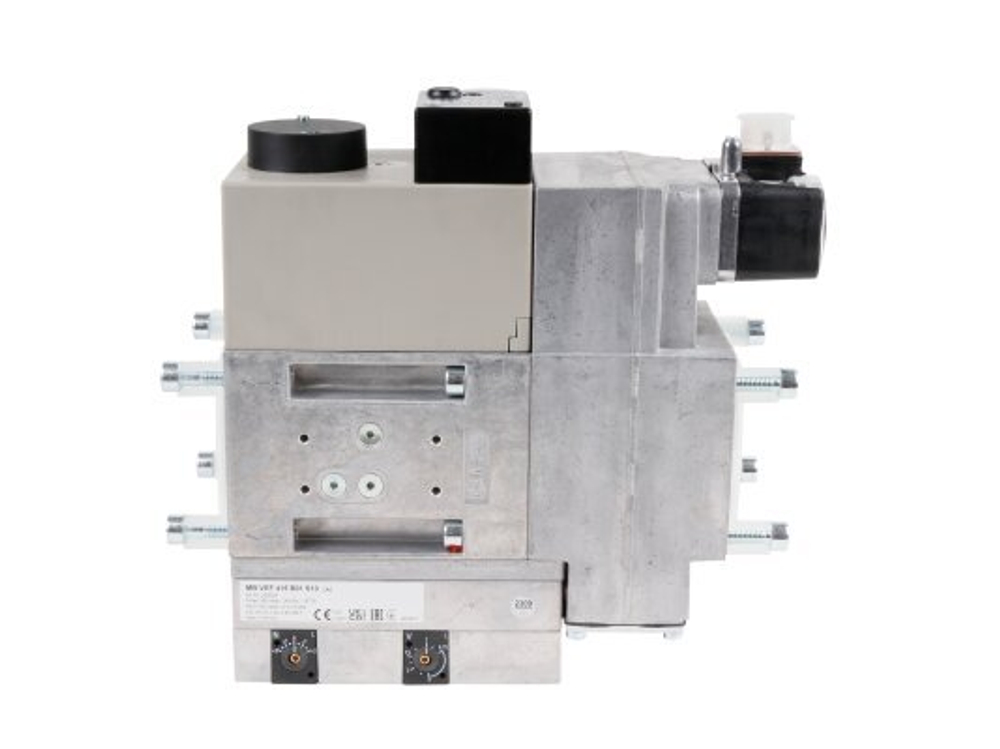

Небольшой корпус (артикул 250691) объединяет следующие элементы:
· фильтр тонкой очистки;
· 2 электромагнитных клапана А-класса с раздельным управлением и мгновенным откликом;
· реле давления GW 150 A5, датчик для контроля входного давления газа;
· регулятор состава газо-воздушной смеси.
Для соединения с трубопроводом используются резьбовые фланцы Rp 1-2 дюйма. В комплект не включены штекеры для электроподключения, резьбовые фланцы и импульсные трубопроводы.
Особенности:
Газовый мультиблок обеспечивает модуляцию пламени газовой горелки. За эту функцию отвечает серворегулятор давления. Модуль гарантирует бесступенчатый плавный режим эксплуатации газового оборудования и безопасность работы с газами.
С помощью регулятора можно настроить соотношение «газ–воздух», выбрав оптимальный режим в пределах от 0,75:1 до 3:1.Коэффициент задаётся при подключении модуля к горелке в процессе пуско-наладки.
Для контроля минимального уровня давления газа перед первым электромагнитным клапаном установлен датчик реле давления.
Блок позволяет изменять нулевую точку. Предусмотрена компенсация давления в камере сгорания.
Стабильную работу модуля в сложных производственных условиях обеспечивает качественная изоляция корпуса – класс электрозащиты соответствует стандарту IP 54.
Рекомендации по монтажу:
При монтаже импульсных трубопроводов должны выполняться требования производителя:
материалом изготовления следует выбирать сталь, выдерживающую термические, механические и химические воздействия;
следует исключить вероятность стекания конденсата в арматуру.
Достоинства блока:
· безопасность работы с газом, автоматическое плавное регулирование работы горелки;
· изменяемое соотношение газовоздушной смеси (от 0,75:1 до 3:1);
· прочное и быстрое соединение на резьбовые фланцы;
· совместимость с горелками многих брендов;
· высокая степень электрозащиты – IP 54;
· фильтр, отсеивающий все мелкие загрязнения;
· возможность коррекции нулевой точки.
Основные характеристики:
· Режим эксплуатации: бесступенчатый плавный;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 100 до 360 мбар;
· Диапазон выходного давления: от 0.5 до 100 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: фильтр тонкой очистки;
· Класс пылевлагозащиты: IP 54.
