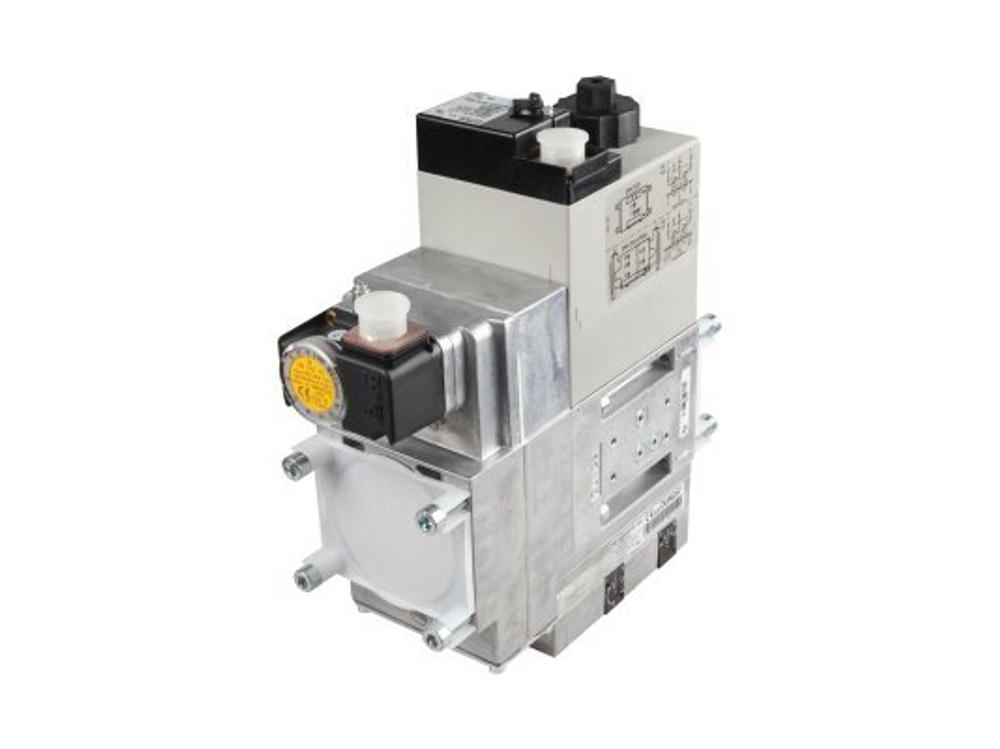

Dungs MB-VEF 420 B01 S30, 13013906 Газовый мультиблок

Dungs MB-VEF 420 B01 S30, 13013906

Газовый мультиблок  Dungs MB-VEF 420 B01 S30 : Для пневморегулируемых газовых/комбинированных горелок. Электромагнитные клапаны V1 и V2 класса А.  Макс. избыточное давление газа 360 мбар. Диапазон входного давления газа 100-360 мбар. Отверстие ниппеля pL Ø0,6 мм. Отверстие ниппеля pF Ø1,0 мм. Реле давления газа мини GW 150 A5. Пакетный фильтр. Установочные фланцы Rp 1", 1 1/4", 1 1/2", 2".

Газовый мультиблок Dungs MB-VEF 420 B01 S30 разработан для пневморегулируемых газовых/комбинированных горелок промышленного назначения. Устройство повышает безопасность работы с газом, служит для обеспечения автоматического управления процессом горения пламени. Благодаря стандартному способу монтажа, блок подходит для горелок многих известных брендов.

Основные рабочие параметры:

·         входное и выходное давление – 100-360 и 0,5-100 мбар (соответственно);

·         максимальное давление – 360 мбар;

·         мультиблок предназначен для газа 1, 2, 3-го семейства и нейтральных газов;

·         ограничения по эксплуатации – температура окружающей среды от -15 °C до +70 °C. Для установок, функционирующих на сжиженном газе минимальная температура – 0 °C.

Основными элементами газовой линии (артикул 13013906) являются:

·         пакетный фильтр для удаления грязевых частиц из рабочей среды;

·         2 электромагнитных быстро срабатывающих (менее 1 сек) клапана А-класса с совместным управлением;

·         реле давления GW 150 A5 и датчик для эффективного контроля входного давления газа;

·         регулятор, позволяющий настраивать соотношение газа и воздуха.

Монтаж выполняется на фланцы с резьбой Rp 1-2 дюйма. Обратите внимание, что комплектацией не предусмотрены штекеры для ЭМ клапанов, фланцы и импульсные трубопроводы.

Особенности:

Мультиблок обеспечивает плавную бесступенчатую работу оборудования. Для модулирования пламени горелки предназначен серворегулятор.

Устройством предусмотрена возможность изменения соотношения «газ–воздух» в диапазоне от 0,75:1 до 3:1. Коэффициент определяется при монтаже блока к горелке в момент пуско-наладки.

Датчик реле давления смонтирован на корпусе модуля перед ЭМ клапаном. Он обеспечивает контроль минимального уровня давления газа.

Предусмотрена компенсация давления в камере сгорания и корректировка нулевой точки.

Для надежной работы газовой линии в сложных производственных условиях обеспечена качественная электрозащита (уровень IP 54).

Достоинствами модуля являются:

·         безопасная эксплуатация газового оборудования;

·         автоматическая регулировка работы горелки;

·         оптимизация расхода;

·         корректировка состава газовоздушной смеси (диапазон 0,75:1…3:1);

·         надежное соединение стандартного диаметра;

·         защита уязвимых компонентов от проникновения пыли и влаги – класс IP 54;

·         пакетный фильтр для удаления загрязнений;

·         корректировка нулевой точки;

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 100 до 360 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: совместное;

·         Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Реле давления: GW 150 A5;

·         Встроенный фильтр: пакетный;

·         Класс пылевлагозащиты: IP 54.
