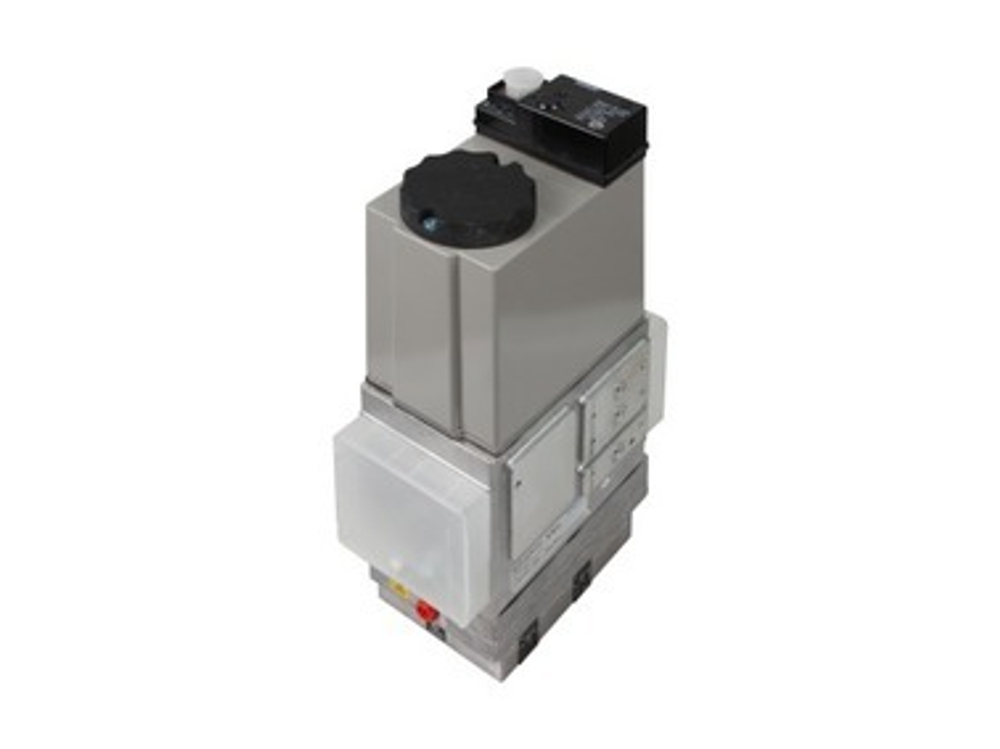

Dungs MB-VEF 425 B01 S10, 241085 Газовый мультиблок

Dungs MB-VEF 425 B01 S10, 241085

Газовый мультиблок Dungs MB-VEF 425 B01 S10 Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации. Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1...3 : 1. Компенсация давления в камере сгорания, коррекция нулевой точки. Управление клапанами: совместное. Вид защиты: стандарт IP 54. Электромагнитные клапаны V1 и V2 класса А .Макс. избыточное давление газа 360 мбар. Диапазон входного давления газа 5-100 мбар. Диапазон выходного давления газа 0,5-100 мбар. Встроенный фильтр: сетка 0,8 мм. Резьбовое соединение Rp 2".

Газовый мультиблок Dungs MB-VEF 425 B01 S10 создан для безопасной и эффективной работы модулируемых горелок промышленного назначения. Гарантирует бесступенчатый плавный режим эксплуатации газовых установок. Встроенный регулятор обеспечивает возможность коррекции соотношения газа и воздуха в широком диапазоне.

Важные характеристики:

·         входное и выходное давление газа – 5-100 и 0,5-100 мбар (соответственно);

·         избыточное давление – 360 мбар;

·         виды газа – 1, 2, 3-го семейства и нейтральные среды;

·         эксплуатационные условия – температура воздуха от -15 °C до +70 °C.

Обратите внимание! Для установок, функционирующих на сжиженном газе, минимальная температура не должна быть ниже 0 °C.

В состав конструкции (артикул 241085) входят элементы:

·         сетчатый фильтр (размер ячеек 0,8 мм), удерживающий грязь и инородные примеси;

·         два ЭМ-х клапана А-класса с совместным управлением и быстрым откликом;

·         реле давления;

·         регулятор настройки состава газо-воздушной смеси.

·         Для монтажа в систему используются 2-дюймовые резьбовые фланцы.

В поставляемый комплект не включены штекеры для электрического подключения, фланцы и импульсные трубопроводы.

Особенности

Сервопривод регулятора выполняет функцию модуляции пламени горелки, а оптимальное соотношение газо-воздушной смеси регулируется посредством импульсных трубопроводов. В момент пуско-наладки определяется коэффициент отношения газа и воздуха. Диапазон: 0,75:1…3:1.

Датчик реле давления устанавливается на корпусе перед первым ЭМ клапаном, и выполняет задачу контроля минимального уровня давления газа.

Предусмотрена коррекция нулевой точки и компенсация давления в камере сгорания.

Бесперебойная работы мультиблока в сложных производственных условиях обеспечена надежной изоляцией электрических компонентов – класс защиты соответствует стандарту IP 54.

Небольшие габариты модуля и его стандартные посадочные размеры подходят для большинства модулируемых горелок известных брендов.

Достоинства:

·         автоматизация режима работы горелки;

·         повышение энергоэффективности и безопасной работы оборудования;

·         настройка коэффициента «газ-воздух» в диапазоне 0,75:1…3:1;

·         надежная изоляция электрических компонентов – степень защиты IP 54;

·         фильтр для отсеивания загрязнений;

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 5 до 100 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: совместное;

·         Тип соединения: Rp 2";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Встроенный фильтр: сетка 0,8 мм;

·         Класс пылевлагозащиты: IP 54.
