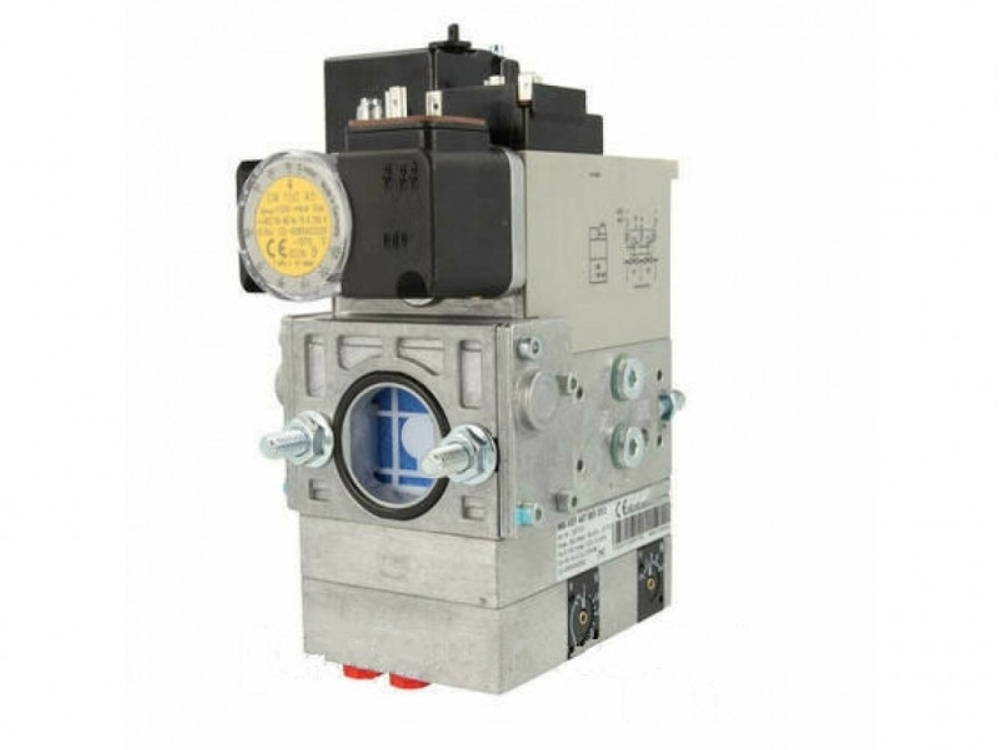

Dungs MB-VEF 425 B01 S12, 240296 Газовый мультиблок

Dungs MB-VEF 425 B01 S12, 240296

Газовый мультиблок Dungs MB-VEF 425 B01 S12 : Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации. Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1...3 : 1. Компенсация давления в камере сгорания, коррекция нулевой точки. Управление клапанами: раздельное. Вид защиты: стандарт IP 54. Электромагнитные клапаны V1 и V2 класса А. Макс. избыточное давление газа 360 мбар. Диапазон входного давления газа 5-100 мбар. Диапазон выходного давления газа 0,5-100 мбар. Встроенный фильтр: сетка 0,8 мм. Резьбовое соединение Rp 2".

Газовый мультиблок Dungs MB-VEF 425 B01 S12 – устройство для повышения безопасности и энергоэффективности газовых горелок с модулируемым характером пламени. Стандартное подключение расширяет возможности применения блока – он подходит для большинства горелок популярных брендов. Предусмотрена возможность точной регулировки состава газа и воздуха в широком диапазоне.

Важные параметры:

·         входное и выходное давление газа – 5-100 и 0,5-100 мбар (соответственно);

·         предельное давление – 360 мбар;

·         среда – газ 1, 2, 3-го семейства или нейтральные газы;

·         температура эксплуатации – от -15 °C до +70 °C.

·         Важно! Для систем сжиженного газа минимальная температура – 0 °C.

Комплектация

В компактном корпусе мультиблока (артикул 240296) объединены следующие устройства:

·         сетчатый фильтр для удаления примесей с ячейками размером 0,8 мм;

·         два электромагнитных клапана А-класса с раздельным управлением и оперативным откликом;

·         реле давления;

·         серворегулятор определения состава газо-воздушной смеси.

Для установки применяются 2-дюймовые резьбовые фланцы (в комплект не включены). Дополнительно следует приобрести штекеры для электрического подключения, фланцы и импульсные трубопроводы.

Сервопривод обеспечивает функцию модуляции горения пламени. Регулятор снабжён устройством для коррекции коэффициента газ:воздух (от 0,75 до 3:1) и изменения нулевой точки, имеет специальное соединение для подачи давления в топку.

Для работы в производственных условиях мультиблок обеспечен качественной защитой от влаги и пыли – класс IP 54.

Требования к импульсным трубопроводам – они должны выдерживать термические, химические и механические нагрузки. Оптимальным материалом является сталь. При установке следует исключить вероятность попадания конденсата в арматуру. Монтаж мультиблока выполняется вертикально (магнитом вверх, подробнее см. в инструкции фирмы-изготовителя).

Достоинства:

·         регулирование работы горелки в автоматическом режиме;

·         повышение энергоэффективности и безопасности работы котельного оборудования;

·         гибкая настройка соотношения «газ-воздух» в диапазоне 0,75:1…3:1;

·         стандартные посадочные размеры;

·         герметизация электрических компонентов – степень защиты IP 54;

·         фильтр для удаления примесей;

·         высокое качество материалов и сборки;

·         оптимальное соотношение качество-цена.

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 5 до 100 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: раздельное;

·         Тип соединения: Rp 2";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Встроенный фильтр: сетка 0,8 мм;

·         Класс пылевлагозащиты: IP 54.
