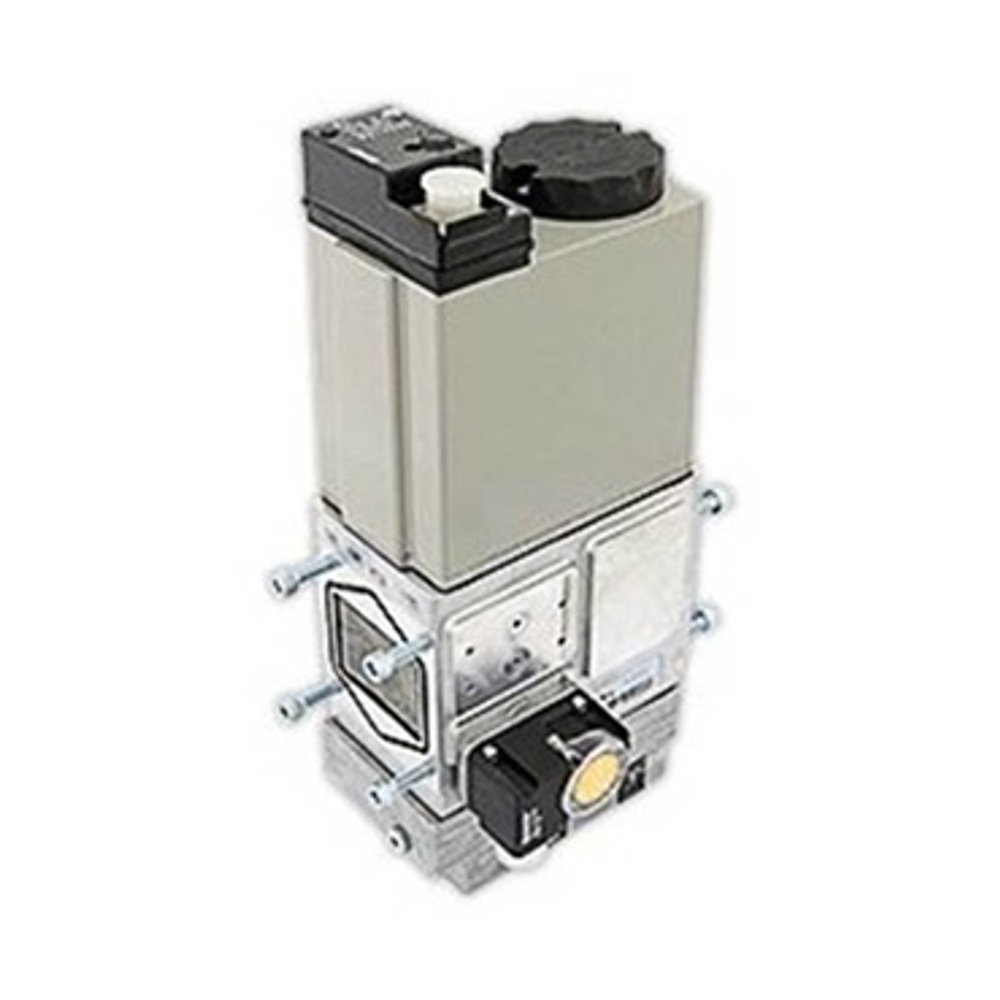

Dungs MB-VEF 425 B01 S30, 241086 Газовый мультиблок

Dungs MB-VEF 425 B01 S30, 241086

Газовый мультиблок Dungs MB-VEF 425 B01 S30 : Для пневморегулируемых газовых/комбинированных горелок. Электромагнитные клапаны V1 и V2 класса А. Макс. избыточное давление газа 360 мбар. Диапазон входного давления газа 100-360 мбар. Отверстие ниппеля pL Ø1,0 мм. Отверстие ниппеля pF Ø1,0 мм. Реле давления газа мини GW 150 A5. Встроенный металлический сетчатый фильтр.

Газовый мультиблок Dungs MB-VEF 425 B01 S30 обеспечивает бесступенчатый плавный режим эксплуатации пневморегулируемых газовых и комбинированных горелок, повышает эффективность работы котельного оборудования. Благодаря регулятору соотношения газа и воздуха обеспечивается оптимальный состав газовоздушной смеси. Блок имеет широкий спектр применения – подходит для газовых горелок Oilon, Baltur, Wieshaupt, Riello, Cib Unigas, Elco и других брендов.

Мультиблок (артикул 0005090144-BT) состоит из следующих элементов:

·         сетчатого фильтра с ячейками величиной 0,8 мм;

·         двух быстро срабатывающих электромагнитных клапанов А-класса с совместным управлением;

·         реле давления GW 150 A5;

·         серворегулятора состава газо-воздушной смеси.

Блок соединяется с горелкой посредством 2-дюймовых резьбовых фланцев (комплектацией не предусмотрены, требуется приобрести отдельно).

Основные рабочие характеристики:

·         входное и выходное давление газа – 100-360 и 0,5-100 мбар (соответственно);

·         избыточное давление (максимум) – 360 мбар;

·         рабочая среда – газ 1, 2, 3-го семейства или нейтральные газы;

·         температурный режим – от -15 °C до +70 °C.

Особенности:

За модуляцию горения пламени отвечает сервопривод. Регулятор позволяет настраивать соотношение газа и воздуха в диапазоне 0,75…3:1, изменять нулевую точку. Предусмотрено соединение для подачи давления в топку.

Оптимальное соотношение газовоздушной смеси регулируется с помощью дополнительных импульсных трубопроводов. Они должны выдерживать механические, химические и температурные нагрузки. Рекомендуемый материал – сталь. Монтаж блока выполняется так, чтобы исключить стекание конденсата в арматуру (вертикально, магнитом вверх).

Мультиблок отличается качественной защитной оболочкой – класс IP 54.

Плюсы устройства:

·         автоматическая безопасная подача газа в модулируемые горелки;

·         энергоэффективная, безопасная работа котельной установки;

·         точная настройка соотношения «газ-воздух» в широком диапазоне 0,75:1…3:1;

·         стандартная фланцевая посадка;

·         защита электрических компонентов – класс IP 54;

·         сетчатый фильтр для удаления грязевых частиц;

·         безупречное качество компонентов и сборки;

·         оптимальный баланс цена-качество.

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 100 до 360 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: совместное;

·         Тип соединения: Rp 2";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Встроенный фильтр: сетка 0,8 мм;

·         Класс пылевлагозащиты: IP 54.
