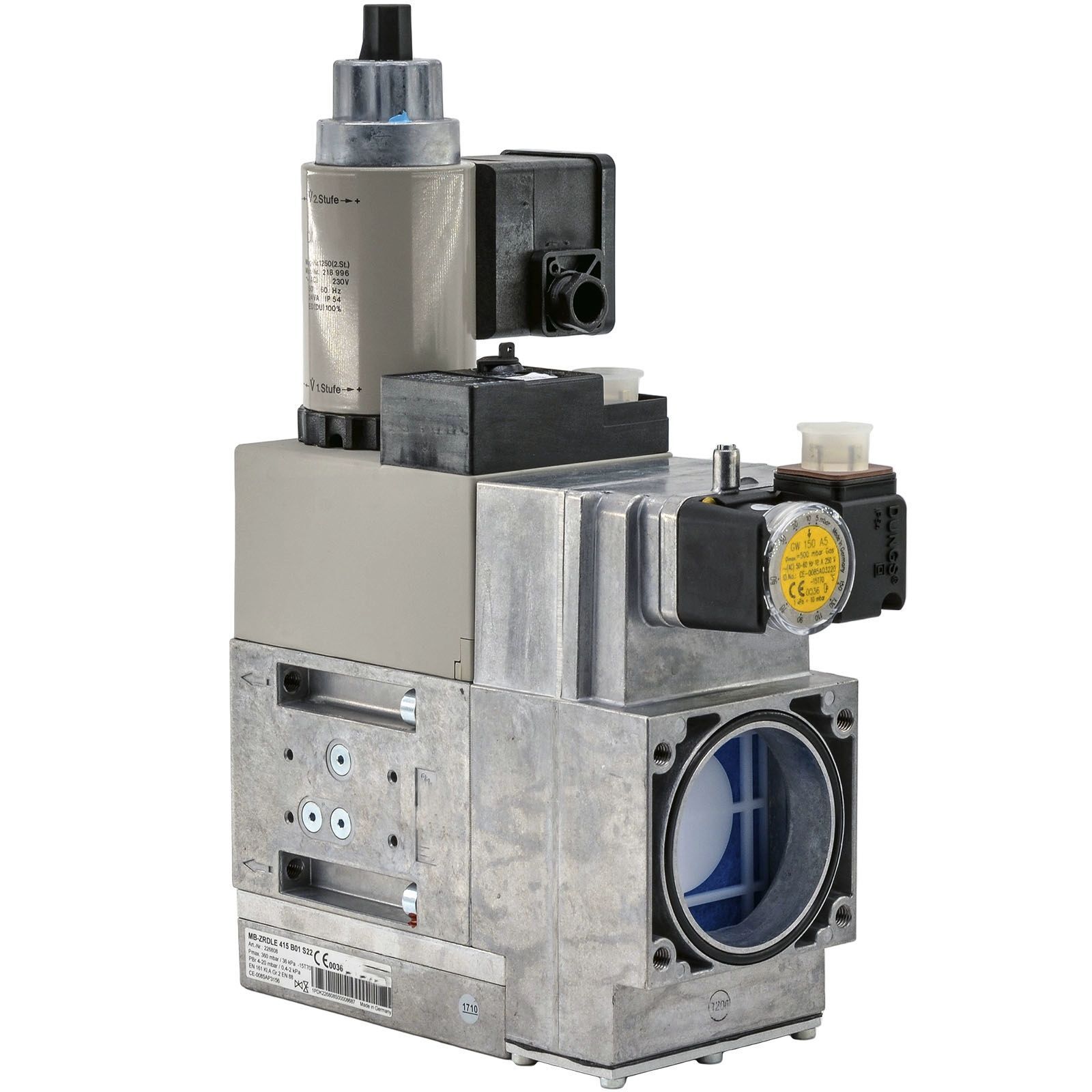

DUNGS MB-ZRDLE 405 B01 S20.
Газовый мультиблок альтернатива Dungs MB-ZRDLE 405 B01 S20 (изготовитель ИП Волынская Н.Г.) разработан немецкими инженерами для управления подачей газа. Устанавливается в 2-ступенчатые горелки различной мощности и назначения: Riello, Oilon, Baltur и других известных марок. Характеризуется продуманной компоновкой деталей, безусловной надежностью, стандартной резьбовой посадкой.
Основные параметры:
· типичная среда – сухие, неагрессивные газы;
· допустимое давление в магистрали – 360 мбар;
· входное/ выходное давление – 15-360 / 4-20 мбар;
· режим эксплуатации: для природного газа от -15 °C до +70 °C, для сжиженного газа от 0 °C до +70 °C.
Компактная газовая линия (арт.226552) укомплектована:
· фильтром-сеткой для защиты от грубых включений;
· 2 автоматическими запорными клапанами А-класса;
· реле давления GW 150 A5;
· регулятором.
Исполнение:
На внешней оболочке находится датчик реле, осуществляющий контроль минимального давления поступающего газа.
Интегрированный фильтр удерживает инородные частицы, обеспечивая защиту модуля. Установка основного фильтра обязательна. Наличие дополнительного картриджа продлевает эксплуатационный ресурс мультиблока.
Э/м запорные клапаны (одноступенчатый и двухступенчатый) имеют совместное управление. Входной клапан оперативно отпирается и запирается, обеспечивая герметичность системы. Выходной клапан быстро запирается и медленно отпирается. Его постепенное открытие определяет плавную подачу газа. Скорость отпирания и стадия скоростного подъема регулируются.
Заданное давление поддерживается в автоматическом режиме. После прохождения очистки от механических примесей, магистральный газ проходит в газорегуляторный узел. За стабильность выходных параметров отвечает регулятор давления. Предустановленное давление можно изменить при пуско-наладке системы.
Газовый мультиблок Dungs MB-ZRDLE 405 B01 S20 можно дополнить клапаном запальной линии, модулем контроля герметичности и прочими устройствами.
Монтаж газовой линии осуществляется на фланцы, параметры соединения Rp 1/2" - 3/4". Возможно горизонтальное, вертикальное (магнитом вверх) и промежуточное положение.
Надежная работа мультиблока обеспечена качественной герметизацией корпуса от пыли и мелких брызг – класс защиты IP 54.
Достоинства:
· автоматика для регулировки подачи газа;
· удобство установки;
· плавный розжиг горелки;
· настройка давления в широком диапазоне;
· интегрированный фильтр-сетка;
· удачная компоновка деталей;
· непроницаемость оболочки (класс IP 54);
· опциональное дооснащение.
Основные характеристики:
· Режим эксплуатации: двухступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 20 мбар;
· Управление клапанами V1 и V2: совместное;
· Тип соединения: Rp 1/2", Rp 3/4";
· Электромагнитные клапаны V1 и V2:Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54.
