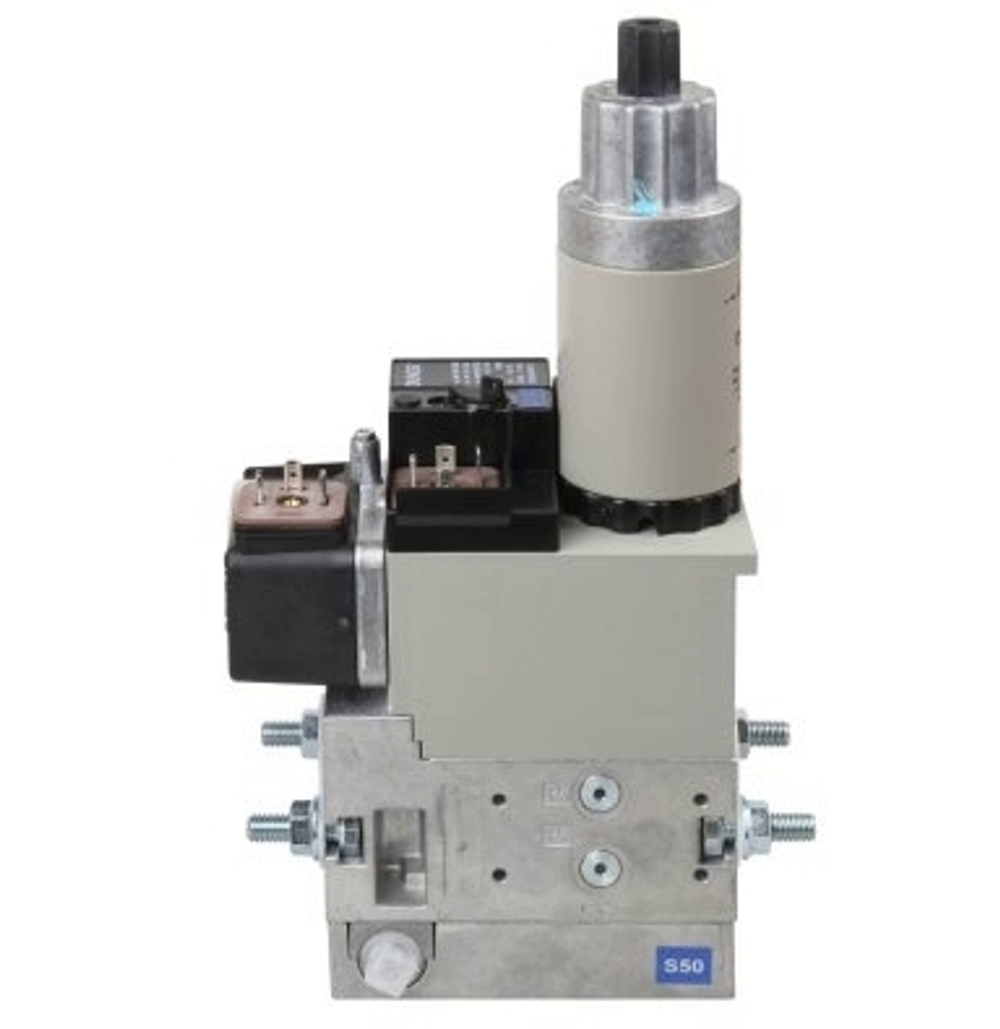

DUNGS MB-ZRDLE 405 B01 S50.
Газовый мультиблок альтернатива Dungs MB-ZRDLE 405 B01 S50 (изготовитель ИП Волынская Н.Г.) – универсальный компактный узел регулирования давления газа. Предназначен для безопасной эксплуатации газового котла. Используется многими ведущими производителями двухступенчатых горелок, включая Riello, Oilon, Elco, Baltur. Удачная компоновка деталей, лёгкий монтаж, небольшие габариты и отличные эксплуатационные характеристики обеспечивают высокую популярность мультиблоков Dungs.
Газовый мультиблок Dungs MB-ZRDLE 405 B01 S50 (артикул 226871) представляет собой компактную газовую линию, объединяющую:
· входной фильтр для очистки магистрального газа;
· регулятор давления;
· 2 ЭМ запорных клапана А-класса;
· реле давления GW 150 A5.
Параметры работы:
· среда – газ 1-3 семейства и нейтральные газы;
· давление на входе/выходе – 15-360 / 4-50 мбар;
· максимальное давление – 360 мбар;
· температура воздуха: для природного газа от -15 °C до +70 °C, для сжиженного газа от 0 °C до +70 °C.
Исполнение:
На внешней оболочке мультиблока смонтирован датчик реле давления, функцией которого является контроль минимального уровня входного давления газа.
Фильтр на входе в конструкцию предохраняет ЭМ клапаны и регулятор от негативного воздействия механических частиц, содержащихся в газовой смеси. Требуется установить основной фильтр перед рампой горелки, а также выполнять регулярное обслуживание встроенной сетчатой вставки.
Электромагнитные клапаны (одноступенчатый и двухступенчатый) имеют совместное управление для надежной работы модуля. Первый клапан срабатывает оперативно (длительность открытия-закрытия не превышает 1 секунды), обеспечивая герметичность системы. Второй клапан – быстрозакрывающийся, но медленнооткрывающийся – такое исполнение определяет плавную подачу газа в горелку. Скорость открытия и стадия скоростного подъема может корректироваться. Запирающий выходной ЭМ клапан обеспечивает 2-ступенчатый режим работы горелки.
Давление на выходе регулируется автоматически. После прохождения стадии очистки, магистральный газ проходит на регулятор, отвечающий за стабильность выходных значений давления. Заводские параметры подлежат изменению при монтаже горелки.
Мультиблок Dungs, при необходимости, можно оснастить клапаном запальной линии, модулем контроля герметичности и другими устройствами.
Подключение модуля выполняется на фланцы с резьбой Rp 1/2"-3/4". Положение – горизонтальное, вертикальное (магнит вверх) и промежуточное.
Для безупречной работы в неблагоприятных условиях электрические компоненты заизолированы (степень защиты IP 54).
Преимущества:
· автоматизация подачи газа;
· лёгкий монтаж на резьбу;
· фильтрация входящего потока;
· контроль минимального давления входящего газа;
· продуманная компоновка деталей;
· влаго-, пыленепроницаемость корпуса;
· плавная подача газа;
· гибкое регулирование параметров давления;
· возможность подключения вспомогательных устройств;
· оптимальная цена.
Основные характеристики:
· Режим эксплуатации: двухступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 50 мбар;
· Управление клапанами V1 и V2: совместное;
· Тип соединения: Rp 1/2", Rp 3/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54.
