DUNGS MB-ZRDLE 407 B01 S52.

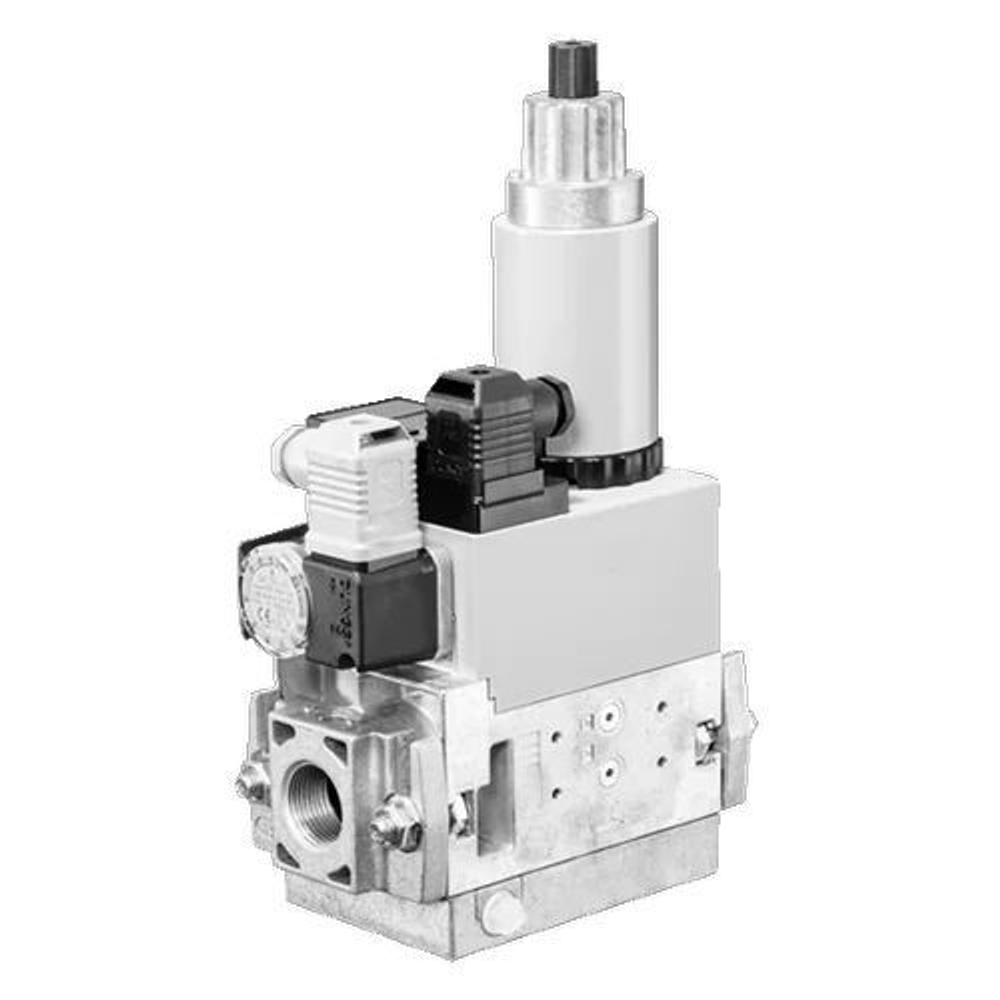

Газовый мультиблок альтернатива Dungs MB-ZRDLE 407 B01 S52 (изготовитель ИП Волынская Н.Г.) – узел 2-ступенчатого регулирования давления подачи газа перед поступлением в горелку. Обеспечивает необходимый уровень безопасности при эксплуатации котла отопления. Блок отличается небольшими размерами, удобной резьбовой посадкой и безупречным исполнением, что определяет его популярность – он устанавливается в горелки большинства известных брендов, в том числе Riello, Elco, Baltur, Ecoflam.
Параметры:
· применение – газ 1-3 семейства/нейтральный;
· входное/ выходное/ предельное давление – 15-360 / 4-50 / 360 мбар;
· температура: от -15 °C до +70 °C. При использовании в составе систем сжиженного газа минимальная температура - 0°C.
Мультиблок (артикул 225229) состоит из:
· входного фильтра;
· регулятора;
· двух ЭМ запорных клапанов;
· датчик реле давления.
Исполнение и особенности:
Газовый мультиблок Dungs MB-ZRDLE 407 B01 S52 имеет раздельно управляемые ЭМ запорные клапаны. Первый – быстро открывается и закрывается, второй – запирается быстро, отпирается постепенно (это определяет плавный пуск).
Скорость отпирания корректируется при подключении конструкции. Второй автоматический клапан имеет 2 ступени. Двойное седло способствует увеличению пропускной способности.
На входе модульной конструкции размещен фильтр, удерживающий посторонние примеси. Для бесперебойной службы устройства необходимо систематически проверять степень засоренности и менять фильтр. Главной причиной поломки мультиблока является проникновение механических частиц, из-за которых теряется герметичность ЭМ клапанов. Для максимальной защиты конструкции перед рампой горелки рекомендуется встраивать еще один газовый фильтр.
Регулятор стабилизирует давление, обеспечивая заданные выходные параметры. Изменить заводские настройки можно при подключении горелки к отопительному котлу.
Фиксация к газопроводу осуществляется с помощью фланцев диаметром Rp 1/2" - 3/4". Положение: любое (магнитом вверх).
Достоинства:
· автоматика для регулирования газа;
· защита от угасания пламени;
· настройка выходных параметров;
· плавный пуск газа в горелку;
· монтаж на газопроводах различной конфигурации;
· компактные габариты;
· защита от проникновения грязи и влаги (класс IP54);
· монтаж дополнительных устройств;
· повышенная пропускная способность.
Основные характеристики:
· Режим эксплуатации: двухступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 50 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1/2", Rp 3/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54.
