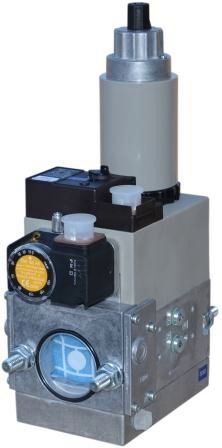

DUNGS MB-ZRDLE 410 B01 S20.
Газовый мультиблок альтернатива Dungs MB-ZRDLE 410 B01 S20, 226554 (производство ИП Волынская Н.Г.): Модуль регулирования и безопасности, двухступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-20 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 3/4" - 1 1/4" Газовый мультиблок Dungs MB-ZRDLE 410 B01 S20 создан для автоматического управления газовыми горелками. Главной задачей модуля является поддержание устойчивой работы горелки, герметичное закрытие подачи газа при возникновении аварийных ситуаций. Моноблочное устройство регулировки газа включает: • сетчатый фильтр; • два ЭМ запорных клапана А-класса; • регулятор; • реле давления. Для монтажа и электроподключения мультиблока требуется приобрести резьбовые фланцы и штекеры. Условия эксплуатации: • среда – сухие, неагрессивные газы; • входное/ выходное давление/ предельное – 15-360 / 4-20 / 360 мбар; • температура эксплуатации: от -15 до +70 °C. Важно! Для систем, работающих на сжиженном газе, использовать мультиблок разрешено при температуре выше 0 °C. Мультиблок подходит практически для любых горелок, включая Weishaupt, Oilon, Riello, Elco. На входе конструкции смонтирован сетчатый фильтр, через который проходит входящий газовый поток, что способствует защите ЭМ клапанов и регулятора от сбоев и поломки. Система контроля минимального уровня входящего давления газа предотвращает затухание пламени. ЭМ клапаны управляются совместно, обеспечивая надежную работу газовой аппаратуры. Оба клапана быстрозакрывающиеся. Открываются быстро (V1) и медленно (V2). Медленно открывающийся второй клапан определяет плавную подачу газа. Скорость отпирания корректируется при установке модуля. Регулятор отвечает за стабильность работы горелки. Поддерживает заданные параметры давления. Заводские настройки можно откорректировать при установке горелки. Монтаж и эксплуатация: При попадании механических частиц в ЭМ клапаны теряется герметичность системы, что приводит к поломке мультиблока. В процессе эксплуатации важно следить за степенью засоренности фильтроэлемента для своевременной замены. Необходимо установить отдельный фильтр перед рампой горелки, чтобы максимально защитить уязвимые компоненты. Газовый мультиблок Dungs MB-ZRDLE арт. 226554 встраивается в трубопровод посредством фланцев с резьбой Rp 3/4" - 1 1/4". Преимущества: • автоматическое управление подачей газа; • плавный запуск и стабильная работа газовой горелки; • фильтрация входящего потока; • точное регулирование выходного давления; • простое резьбовое соединение; • компактная сборка, небольшие размеры; • пыле-, влагозащита (степень IP54); • установка дополнительных устройств. Перед тем как купить газовый мультиблок Dungs MB-ZRDLE 410 B01 S20, проверьте соответствие характеристик спецификации горелки или позвоните нашему специалисту для получения консультации по подбору оснащения. Основные характеристики: • Режим эксплуатации: двухступенчатый • Максимальное избыточное давление: 360 мбар • Диапазон входного давления газа: от 15 до 360 мбар • Диапазон выходного давления: от 4 до 20 мбар • Управление клапанами V1 и V2: совместное • Тип соединения: Rp 3/4", Rp 1", Rp 1 1/4" • Электромагнитные клапаны V1 и V2: Класса А • Реле давления: GW 150 A5 • Встроенный фильтр: стандартный фильтр, синий • Класс пылевлагозащиты: IP 54
