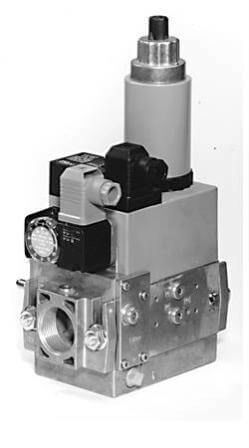

DUNGS MB-ZRDLE 410 B01 S22.
Газовый мультиблок альтернатива Dungs MB-ZRDLE 410 B01 S22 (изготовитель ИП Волынская Н.Г.) – компактная, энергоэффективная газовая линия с двухступенчатым регулированием. Основной функцией является поддержание стабильного давления подачи газа в широком диапазоне входного давления. Благодаря небольшим размерам, качественной сборке и удобному подключению, модуль используется в горелках широкого спектра производителей.
В состав мультиблока (артикул 230521) входит:
· фильтр с сетчатой вставкой;
· два запорных э/м клапана;
· регулятор;
· реле давления.
Конструкция:
На корпусе смонтирован датчик-реле, задачей которого является контроль минимального давления на входе газа.
Магистральный газ проходит стадию фильтрации, избавляясь от инородных включений, что способствует защите клапанов и регулятора от сбоев.
Электромагнитные клапаны имеют раздельное управление. Второй э/м клапан имеет две ступени. Закрытие осуществляется быстро, открытие быстро (V1) и медленно (V2). Благодаря медленному открытию второго клапана, обеспечен плавный розжиг горелки. Скорость отпирания можно скорректировать при установке узла.
Регулятор стабилизирует и поддерживает выходное давление на заданном уровне в диапазоне 4-20 мбар. Базовые установки можно изменить при выполнении пусконаладочных работ.
Монтаж и эксплуатация:
Встроенный фильтроэлемент необходимо регулярно менять при засорении. При попадании механических частиц на ЭМ клапаны теряется их герметичность. Для полноценной защиты уязвимых деталей требуется установка основного фильтра перед рампой горелки.
Газовый мультиблок Dungs MB-ZRDLE 410 B01 S22 подключается при помощи фланцев с трубной резьбой Rp ¾ –1 ¼ дюйма.
Параметры:
· среда – газ 1-3 семейства/нейтральный;
· входное/и выходное/ предельное давление – 15-360 /4-20 / 360 мбар;
· эксплуатационная температура: от -15 до +70 °C.
Обратите внимание! Для установок сжиженного газа минимальная температура эксплуатации – 0 °C.
Достоинствами являются:
· автоматическое управление потоком газа;
· плавный пуск и стабильная работа газовой горелки;
· высокая энергоэффективность;
· штатный фильтр;
· точное регулирование выходного давления;
· лёгкий монтаж на резьбовые фланцы;
· удобная компоновка, небольшие габариты;
· изоляция электрических деталей (класс IP54);
· возможность монтажа дополнительных устройств.
Основные характеристики:
· Режим эксплуатации: двухступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 20 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 3/4", Rp 1", Rp 1 1/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54.
