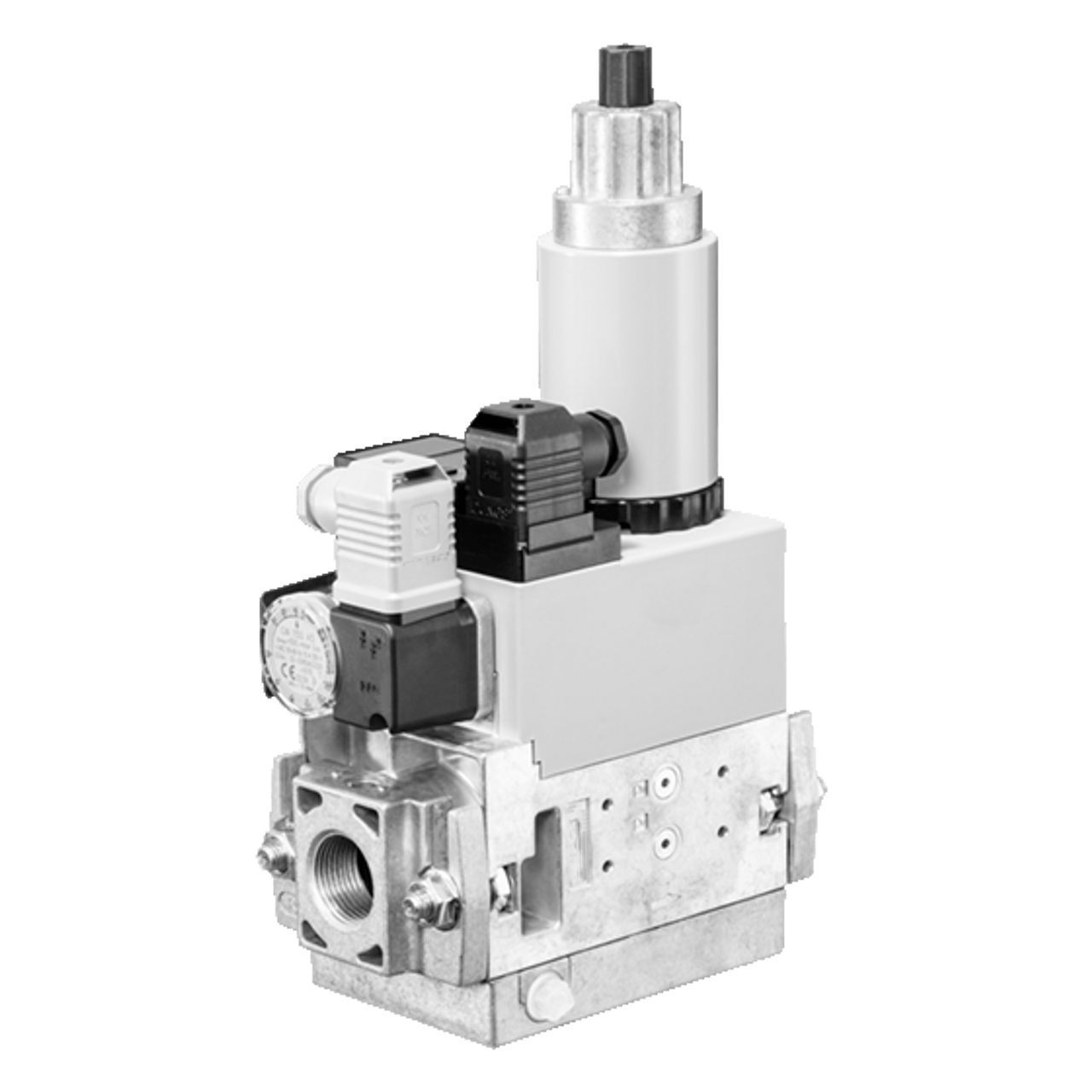

DUNGS MB-ZRDLE 410 B01 S50.
Газовый мультиблок альтернатива Dungs MB-ZRDLE 410 B01 S50 (изготовитель ИП Волынская Н.Г.) – размещённая в едином корпусе газовая линия с 2-ступенчатым регулированием. Применяется для стабильной работы газовых горелок промышленного назначения Riello, Elco, Baltur и пр. Отличается продуманной компоновкой, удобным подключением, высокой точностью регулировки выходных параметров в широком диапазоне.
Основные параметры:
· среда – газы 1-3 семейства/нейтральные;
· входное/ выходное/ предельное давление – 15-360 /4-50 / 360 мбар;
· допустимая температура эксплуатации: от -15 до +70 °C для установок природного газа, от 0 до +70 °C для систем, потребляющих сжиженный газ.
Мультиблок (артикул 226869) включает:
· фильтр-сетка;
· 2 запорных электромагнитных клапана;
· регулятор;
· реле давления.
Конструкция и особенности:
На входе магистрального газа установлен сетчатый фильтр, удерживающий механические частицы. Дополнительное средство защиты предотвращает засорение клапанов и регулятора, продлевая срок службы мультиблока. При эксплуатации необходимо периодически заменять фильтр. Установка основного фильтра обязательна.
Система контроля минимального уровня входящего давления газа предотвращает затухание пламени.
ЭМ клапаны – совместно управляемые. Второй ЭМ клапан имеет две ступени. Оба клапана закрываются оперативно, обеспечивая герметичность системы. Отпирание первого происходит быстро, второго – медленно (для плавной подачи газа). При установке мультиблока можно изменить скорость отпирания и стадию скоростного подъема.
За регулировку давления и поддержание фиксированных параметров отвечает регулятор. Заводские настройки корректируются в диапазоне 4-50 мбар.
Мультиблок Dungs монтируется к газопроводу разной конфигурации при помощи фланцев с трубной резьбой Rp 3/4" - 1 1/4".
Достоинства:
· автоматическое двухступенчатое регулирование;
· плавный пуск газа;
· широкий диапазон выходного давления;
· простой монтаж на резьбовые фланцы;
· встроенный фильтр;
· непроницаемость внешней оболочки (класс IP54);
· компактные габариты конструкции;
· возможность подключения дополнительных устройств.
Основные характеристики:
· Режим эксплуатации: двухступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 50 мбар;
· Управление клапанами V1 и V2: совместное;
· Тип соединения: Rp 3/4", Rp 1", Rp 1 1/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54;
· Вес: 6.4 кг;
· Габариты:18.5x14.5x36.5 см.
