DUNGS MB-ZRDLE 410 B01 S52.

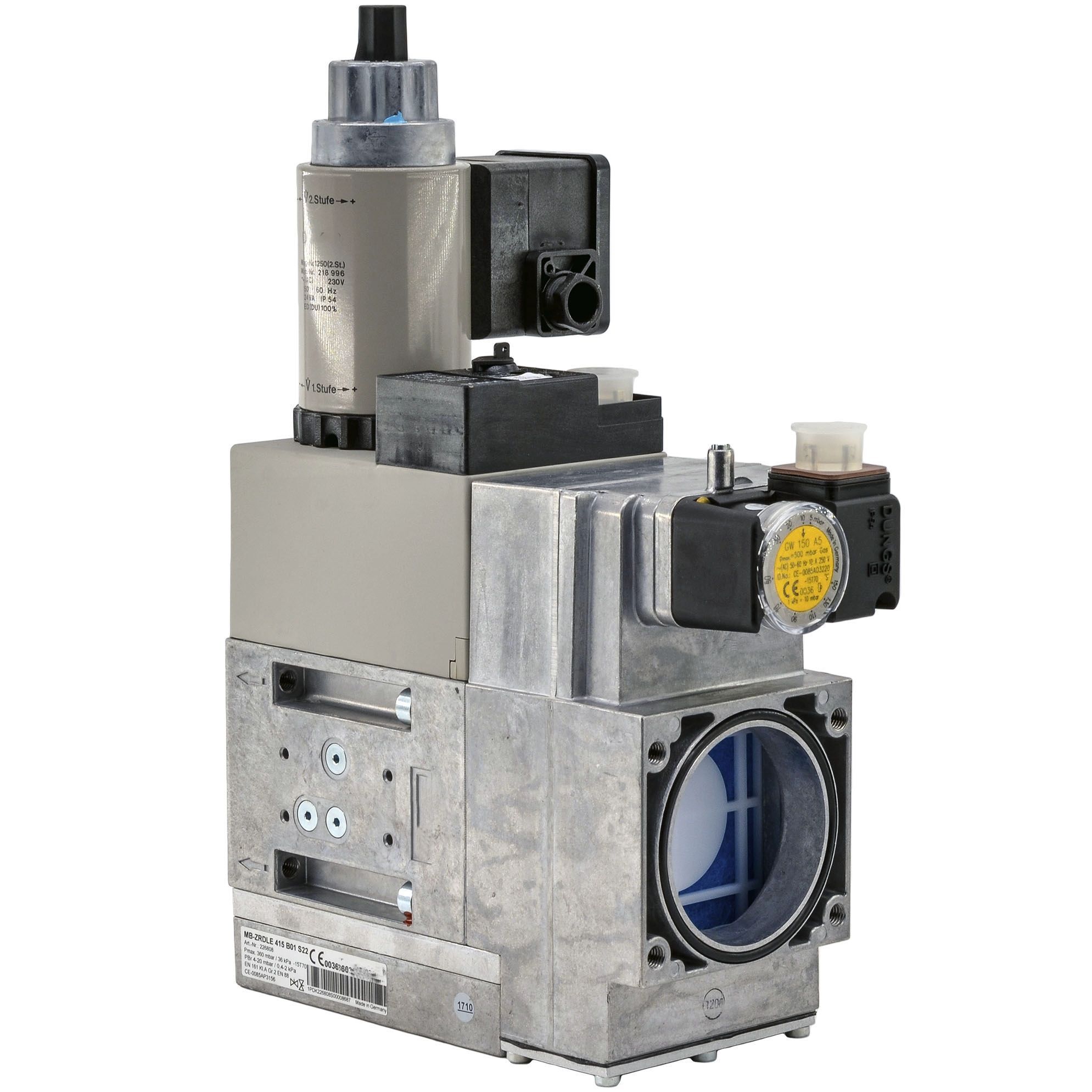

Газовый мультиблок альтернатива Dungs MB-ZRDLE 410 B01 S52 (изготовитель ИП Волынская Н.Г.) – многофункциональное устройство двухступенчатого регулирования и контроля давления газа. Удачная компоновка элементов позволила сократить протяженность газовой линии. Благодаря надежному исполнению, энергоэффективности и долговечности, газорегуляторный узел широко используется в горелках различного назначения.
Реализованная в единой конструкции газовая линия включает: штатный фильтр, два э/х клапана (одна/две ступени), регулятор и реле давления. Для установки мультиблока требуется приобрести резьбовые фланцы и штекеры.
Основные характеристики:
· Мультиблок (артикул 226169) рассчитан на работу с газами 1-3 семейства и нейтральной средой.
· Входное/ выходное/ предельное давление – 15-360 / 4-50 / 360 мбар.
· Предельные температуры эксплуатации: -15, +70 °C (для природного газа). В системах сжиженного газа использование мультиблока при минусовых температурах запрещено.
Особенности:
Поток газа проходит очистку на входе в модуль, освобождаясь от инородных примесей. Механические частицы способны вызвать сбой в работе газового оборудования, нарушить герметичность мультиблока.
Датчик-реле, смонтированный на корпусе, контролирует минимальный уровень давления входящего газа.
Регулятор настроен на заводе и обеспечивает стабилизацию выходного давления. Базовые установки можно изменить в широком диапазоне, от 4 до 50 мбар, при подключении горелки к котлу отопления.
Клапаны имеют раздельное управление, закрываются оперативно. Отпирание 2-го клапана – постепенное, чтобы подача газа происходила плавно. Скорость отпирания и стадию скоростного подъема можно откорректировать с учетом потребностей.
Газовый мультиблок Dungs уверенно работает в условиях пыли и влаги, класс электрозащиты отвечает стандарту IP54.
Монтаж и эксплуатация:
Компактный модуль фиксируется с помощью фланцев Rp 3/4 – 1 ¼ дюйма. Монтаж осуществляется в газопровод любой конфигурации (см. инструкцию по установке).
Для максимальной защиты автоматики рекомендуется разместить отдельный фильтр перед мультиблоком. Встроенную сетку необходимо систематически заменять на новую, чтобы предотвратить засорение клапанов.
Важные плюсы:
· регулирование давления газа в автоматическом режиме;
· высокоточная настройка выходных параметров;
· фильтрация входящего потока;
· продуманное расположение элементов, компактные габариты;
· пыле-, влагоизоляция корпуса (защита IP54);
· плавный розжиг и уверенная работа двухступенчатой горелки;
· удобство монтажа;
· возможность дооснащения.
Основные характеристики:
· Режим эксплуатации: двухступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 50 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 3/4", Rp 1", Rp 1 1/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54.
