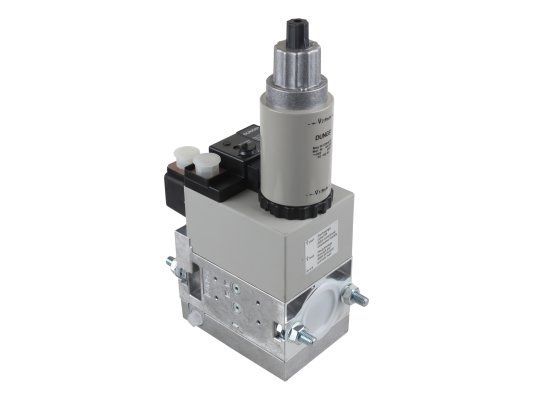

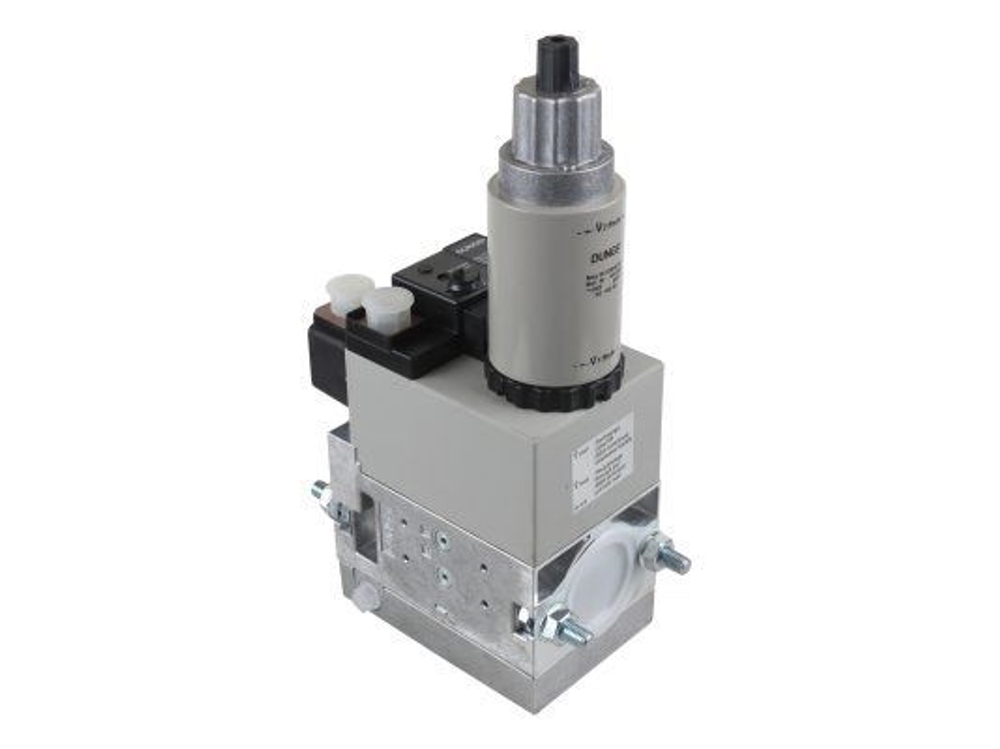

DUNGS MB-ZRDLE 412 B01 S20.
Газовый мультиблок альтернатива Dungs MB-ZRDLE 412 B01 S20, 226555 (производство ИП Волынская Н.Г.) : Модуль регулирования и безопасности, двухступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-20 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 3/4" - 1 1/4" Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20 – газовая линия с 2-ступенчатым регулированием. Незаменима для стабильной работы промышленных газовых горелок и обеспечения безопасной эксплуатации котельных установок. Распространенные посадочные размеры, безусловная надежность деталей и сборки, отличные характеристики способствуют широкой сфере применения мультиблока. Комплектация: • стандартный фильтр; • два запорных ЭМ клапана; • регулятор давления; • реле давления. Необходимо заказать резьбовые фланцы и штекеры (в набор поставки не входят). Конструкция и особенности: Для защиты уязвимых деталей на входе газовой смеси установлен фильтр, отсеивающий механические частицы. Регулярно требуется менять фильтр, чтобы исключить засорение ЭМ клапанов. Фирма-изготовитель настоятельно рекомендует смонтировать отдельный фильтр перед рампой горелки. Система контроля минимального уровня входящего давления газа предотвращает затухание пламени. Запорные ЭМ клапаны – управляются совместно. Второй клапан имеет две ступени. Благодаря использованию двойного седла обеспечена увеличенная пропускная способность. Закрытие э/м клапанов происходит быстро, что способствует герметичности системы. Отпирание первого осуществляется мгновенно, второго – постепенно. Благодаря медленному отпиранию клапана V2 пуск газа происходит плавно. Скорость отпирания и стадия скоростного подъема регулируются. Основным узлом выступает регулятор. Он обеспечивает стабильность выходных параметров давления и устойчивую работу горелки. Базовые параметры можно скорректировать в диапазоне 4-20 мбар. Параметры: • функциональная среда – газ 1-3 семейства/нейтральный; • давление на входе/выходе/максимум – 15-360 / 4-20 / 360 мбар; • температурный режим: от -15 до +70 °C при потреблении природного газа, от 0 до +70 °C при использовании сжиженного газа. Монтаж: Газовый мультиблок арт. 226555 встраивается в систему посредством фланцев с трубной резьбой Rp 3/4"-1 1/4". Положение при монтаже – горизонтальное, вертикальное (магнитом вверх) или промежуточное. Достоинства: • автоматическое двухступенчатое регулирование; • точная настройка выходного давления газа, • плавный запуск горелки; • увеличенная пропускная способность; • лёгкий монтаж на резьбовой фланец; • штатный фильтроэлемент; • защита электрических деталей от пыли и брызг (класс IP54); • компактность, малый вес; • возможность подсоединения дополнительных устройств. Основные характеристики: • Режим эксплуатации: двухступенчатый • Максимальное избыточное давление: 360 мбар • Диапазон входного давления газа: от 15 до 360 мбар • Диапазон выходного давления: от 4 до 20 мбар • Управление клапанами V1 и V2: совместное • Тип соединения: Rp 3/4", Rp 1", Rp 1 1/4" • Электромагнитные клапаны V1 и V2: Класса А • Реле давления: GW 150 A5 • Встроенный фильтр: стандартный фильтр, синий • Класс пылевлагозащиты: IP 54
