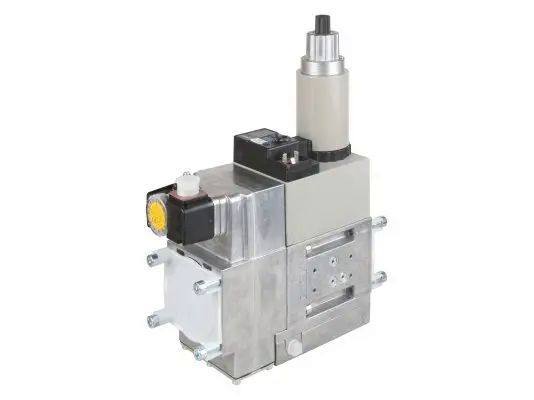

DUNGS MB-ZRDLE 412 B01 S52.
Газовый мультиблок альтернатива Dungs MB-ZRDLE 412 B01 S52 (изготовитель ИП Волынская Н.Г.) предназначен для автоматического регулирования и контроля давления газа. В одной компактной конструкции собрана энергоэффективная газовая линия для безопасной работы котельной установки. Мультиблок применяется в составе горелок многих фирм
Мультиблок состоит из фильтра-сетки, датчика-реле минимального давления, запорных автоматических клапанов (одна и две ступени), регулятора давления.
Назначение и параметры:
· Мультиблок (226170) используется для нейтральных сред и газов семейства 1-3.
· Входное/ выходное/ предельное давление – 15-360 /4-50 / 360 мбар.
· Требования к температурному режиму: от -15 до +70 °C для природного газа, от 0 до +70 °C для сжиженного газа.
Особенности:
Магистральный газ проходит стадию фильтрации на входе в устройство, предотвращая засорение клапанов и потерю герметичности. Регулярная замена фильтроэлемента при засорении и размещение основного фильтра обеспечит бесперебойную службу газорегуляторного узла.
Предусмотрена система контроля минимального входного давления, предотвращающая затухание пламени.
Основным функциональным элементом является регулятор давления. Он отвечает за стабильность выходных параметров газа. Корректировка давления в пределах 4-50 мбар осуществляется при монтаже горелки.
Газовый мультиблок Dungs MB-ZRDLE 412 B01 S52 можно эксплуатировать в условиях повышенного содержания пыли/влаги – оболочка выполнена по нормативу IP 54.
Раздельно управляемые э/м клапаны закрываются оперативно. Открытие 1-го происходит быстро, 2-го – медленно. Благодаря постепенному отпиранию выходного клапана, отсутствуют переходные процессы, и обеспечивается плавный запуск газовой горелки. Скорость отпирания и стадию скоростного подъема корректируют с учётом индивидуальных потребностей.
Наличие двойного седла способствует повышенной пропускной способности модели.
Монтаж:
Для монтажа модульной конструкции используются фланцы Rp ¾-1 ¼ дюйма. Установка осуществляется трубопровод различной конфигурации (магнитом вверх).
Главные достоинства:
· автоматическое 2-ступенчатое регулирование давления газа;
· очистка входящего потока от примесей штатным фильтром;
· увеличенная пропускная способность;
· широкий диапазон регулировки выходных параметров;
· плавный запуск горелки;
· уверенная работа в сложных условиях (класс защиты IP54);
· удобный монтаж на резьбовые фланцы;
· продуманная компоновка;
· возможность дооснащения блоком проверки герметичности и другими устройствами.
Основные характеристики:
· Режим эксплуатации: двухступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 50 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 3/4", Rp 1", Rp 1 1/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54.
