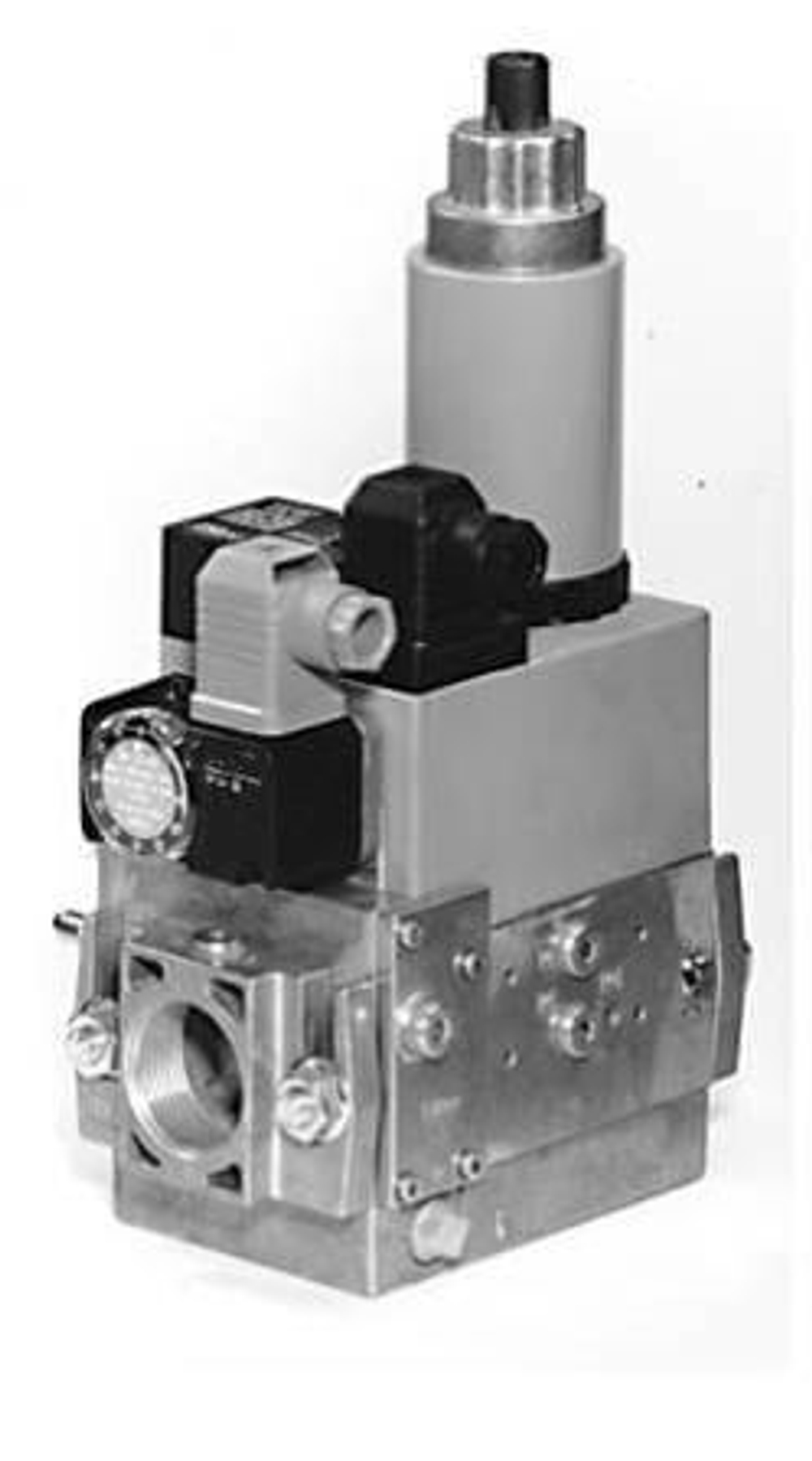

Газовый мультиблок DUNGS MB-ZRDLE 420 B01 S20, арт. 226811 — двухступенчатый газорегуляторный узел для промышленных горелок

Мультифункциональный блок GasMultiBloc DUNGS MB-ZRDLE 420 B01 S20,(альтернатива ИП Волынская Н.Г.) арт. 226811 — это компактное универсальное устройство, объединяющее в одном корпусе фильтр тонкой очистки, пропорциональный регулятор давления, два электромагнитных запорных клапана класса А и датчик-реле минимального давления газа GW 150 A5. Модель DUNGS MB-ZRDLE 420 B01 S20 предназначена для двухступенчатого режима эксплуатации и широко применяется в газовых горелках средней и большой мощности ведущих мировых производителей (Weishaupt, Riello, Baltur, Elco, Oilon, CIB Unigas), а также в котельных и технологических установках, где требуется надежное, компактное и сертифицированное газовое оборудование.

Технические характеристики DUNGS MB-ZRDLE 420 B01 S20

• Оригинальный артикул DUNGS: 226811.
• Модель: MB-ZRDLE 420 B01 S20.
• Мощность / типоразмер: 420 кВт.
• Режим эксплуатации: двухступенчатый.
• Напряжение питания: 230 В, 50/60 Гц.
• Максимальное избыточное давление: 360 мбар, 36 кПа.
• Диапазон входного давления: 15-360 мбар.
• Диапазон выходного давления настройка: 4-20 мбар.
• Присоединение: фланцевое (резьба) Rp 2 (DN50).
• Класс пылевлагозащиты: IP54.
• Рабочая температура окружающей среды: от -15 до +70 °C; при использовании сжиженного газа температура не должна опускаться ниже 0 °C.
• Материал корпуса: алюминий.
• Управление клапанами V1 и V2: совместное, одновременное.
• Тип клапанов: электромагнитные, класс А согласно DIN EN 161.
• Встроенный фильтр: есть, двухслойный фильтр тонкой очистки с размером ячеек 0.8 мм.
• Встроенное реле давления: GW 150 A5, контроль минимального давления.
• Время открытия клапана V2: плавное, медленное открытие около 20 секунд.
• Габариты В×Ш×Д: 65×85×38 мм, по некоторым данным 10×200×283 мм в сборе.
• Вес: 0.4-10.2 кг, в зависимости от комплектации.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Альтернативные артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого мультиблока в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• Альтернативные артикулы: 65323612, 65300664, 840080002000, 65325123, 132734-FB, V163/3.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.

Устройство и принцип работы

• Компактная моноблочная конструкция: Газовый мультиблок MB-ZRDLE 420 B01 S20 объединяет в одном алюминиевом корпусе несколько ключевых компонентов газовой рампы: фильтр тонкой очистки, пропорциональный регулятор давления, два электромагнитных запорных клапана класса А и датчик-реле минимального давления газа GW 150 A5. Это упрощает монтаж, экономит место и повышает надёжность.
• Принцип действия: Газовый поток поступает через входное отверстие и проходит через встроенный сетчатый фильтр, который задерживает механические примеси. Затем газ проходит через первый электромагнитный клапан V1, быстрое открытие/закрытие. Далее газ попадает в камеру регулятора, где поддерживается заданное стабильное выходное давление, настраиваемое от 4 до 20 мбар. После регулятора газ проходит через второй электромагнитный клапан V2. Особенность данной модели — двухступенчатый режим работы с медленным (плавным) открытием клапана V2, что обеспечивает мягкий розжиг горелки и предотвращает хлопки при воспламенении. Скорость открытия регулируется.
• Встроенный контроль минимального давления: Датчик-реле давления GW 150 A5 контролирует уровень давления газа перед первым клапаном во входной камере. Если давление падает ниже заданной уставки, реле размыкает цепь безопасности, и система управления горелкой блокирует запуск или аварийно останавливает работу.

Особенности конструкции и преимущества

• Двухступенчатый режим работы: Ключевая особенность модели — двухступенчатое регулирование давления газа, обеспечивающее точную настройку и стабильную работу горелки. Клапан на выходе регулятора V2 открывается медленно, а клапан на входе V1 быстро. Это обеспечивает плавный, щадящий розжиг горелки, исключая резкие скачки давления и хлопки.
• Регулировка расхода и скорости открытия: На клапане V2 предусмотрена регулировка расхода газа, дроссель, а также возможность настройки скорости его открытия, гидравлическая задержка.
• Встроенный фильтр тонкой очистки: Наличие двухслойного фильтра с размером ячеек 0.8 мм защищает внутренние элементы, клапаны, регулятор, от загрязнений, которые могут попасть с газом из газопровода. Однако, обязательна установка основного фильтра перед мультиблоком для максимальной защиты. Фильтр мультиблока является дополнительной ступенью очистки.
• Высокая пропускная способность: Применение двойного седла клапанов обеспечивает высокий коэффициент расхода при низком перепаде давления.
• Удобство интеграции и дооснащения: На корпус мультиблока могут монтироваться дополнительные устройства: второй датчик-реле давления, блок контроля герметичности VPS, клапан для запальной линии и другие.
• Устойчивость к внешним воздействиям, IP54: Корпус со степенью защиты IP54, защита от пыли и водяных брызг, позволяет монтировать мультиблок в стандартных котельных, а также в помещениях с повышенной влажностью.
• Регулировка выходного давления осуществляется на клапане V1: Это важная конструктивная особенность: стабилизатор выходного давления интегрирован в линию, проходящую через клапан V1, что позволяет подключать запальную линию из межклапанного пространства без необходимости установки дополнительного стабилизатора.
• Гибкость монтажа: Мультиблок может монтироваться в любом положении, горизонтально или вертикально, с ориентацией магнитов электромагнитных катушек вверх.
• Высокоточная настройка выходного давления: пропорциональный регулятор выходного давления соответствует DIN EN 88 Класс А Группа 2.
• Простота замены фильтра: Фильтр может быть заменён без демонтажа мультиблока.

Области применения

• Промышленные и коммунальные котельные с двухступенчатыми газовыми горелками.
• Водогрейные и паровые котлы средней и большой мощности.
• Технологические печи, воздухонагреватели, сушильные установки.
• Горелки брендов: Riello, Oilon, Elco, Weishaupt, CIB Unigas, Baltur, Ecoflam, Lamborghini и других.
• Системы газоснабжения, работающие на природном газе, сжиженном газе и других нейтральных газообразных средах, газы семейств 1, 2, 3.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и питании. Мультиблок крепится к газопроводу через резьбовые фланцы. Фланцы для присоединения приобретаются отдельно. Допускается любое положение установки, но рекомендуется ориентировать электромагниты вверх.
• Электрическое подключение: Для подключения мультиблока, клапанов, используется штекер 210319, для подключения реле давления — штекер 210318, оба приобретаются отдельно. Медленное открытие клапана V2 задаётся заводскими настройками, но может быть скорректировано при пусконаладке с помощью регулировочного винта.
• Фильтрация газа: Несмотря на наличие встроенного фильтра, перед мультиблоком в обязательном порядке должен быть установлен основной газовый фильтр, например, DUNGS GF/1. Встроенный фильтр является дополнительной ступенью очистки и может очищаться или заменяться при техническом обслуживании.
• Настройка выходного давления: Регулировка выходного давления в пределах 4-20 мбар производится с помощью регулировочного винта на корпусе регулятора, защищён колпачком. Настройка должна проводиться с использованием манометров до и после мультиблока.
• Обслуживание и диагностика: Периодически проверяйте герметичность соединений, чистоту фильтра, работу электромагнитных клапанов по характерному щелчку и срабатывание реле давления. При выходе из строя мультиблок ремонту не подлежит и должен быть заменен на новый оригинальный блок DUNGS, арт. 226811, или совместимый аналог.
• Температурный режим: Эксплуатация в неотапливаемых помещениях допускается в диапазоне от -15 до +70 °C. При использовании сжиженного газа, пропан-бутан, температура окружающей среды не должна опускаться ниже 0 °C, чтобы избежать конденсации влаги и обмерзания.
• Специальное указание: Данная модель предназначена для двухступенчатой работы. Клапан V2 открывается медленно, что обеспечивает плавный розжиг горелки. Время открытия около 20 секунд.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Комплектация фланцы, штекеры может не входить в базовую поставку и заказывается отдельно.
