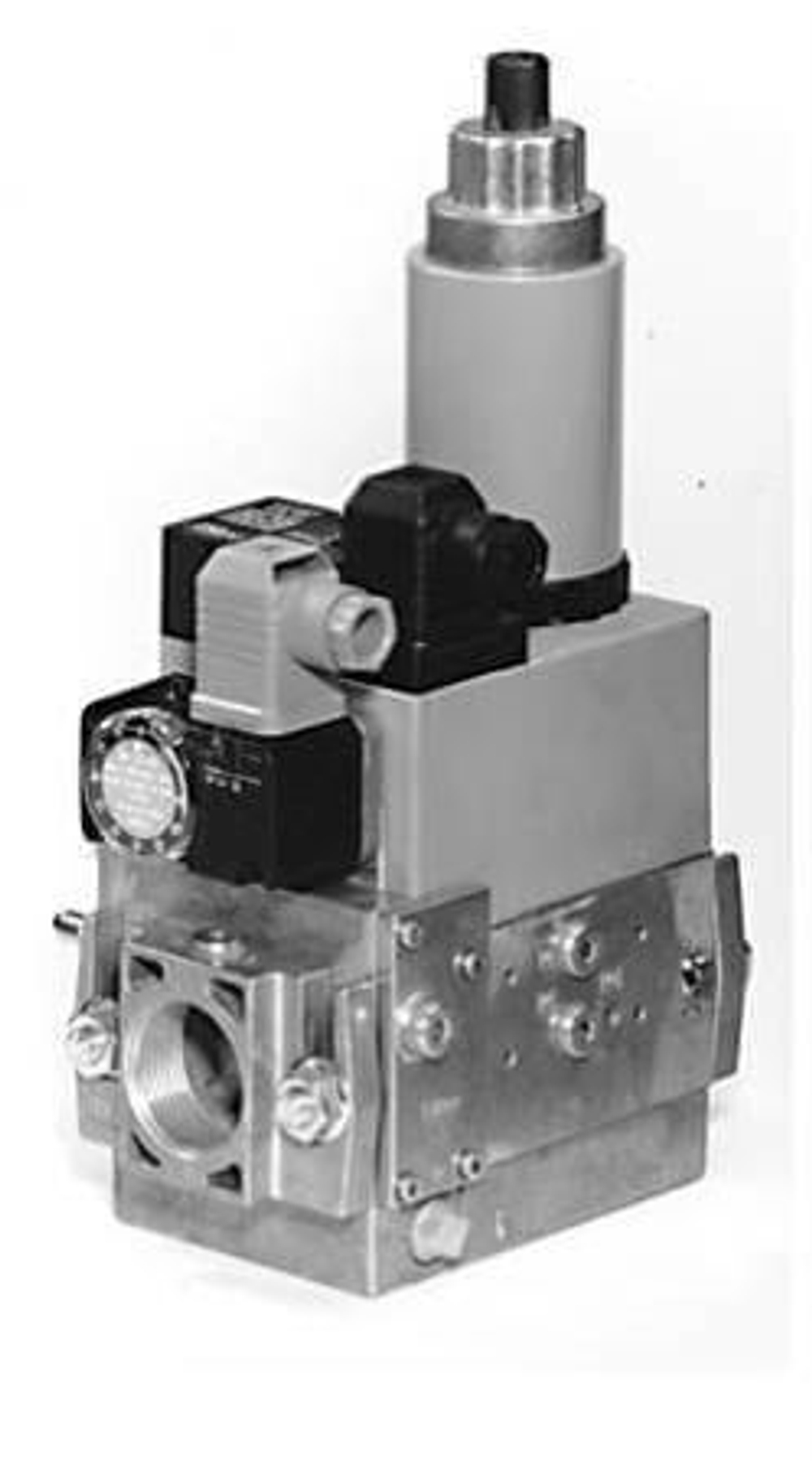

DUNGS MB-ZRDLE 420 B01 S52.
Газовый мультиблок альтернатива Dungs MB-ZRDLE 420 B01 S52(изготовитель ИП Волынская Н.Г.) разработан для управления подачей газа. Давление регулируется в автоматическом режиме. Газовая линия в компактном исполнении характеризуется высокой пропускной способностью, надежностью, долговечностью и энергоэффективностью. Устанавливается в двухступенчатые горелки большинства ведущих марок.
Основные элементы конструкции:
Газорегуляторный модуль включает: предварительный фильтр, реле давления, два э/м запирающих клапана (одно- и двухступенчатый), регулятор давления.
Рабочие параметры:
· Входное /выходное/ предельное давление газа: 15-360 /20-50 /360 мбар.
· Газ: 1, 2, 3 семейства и нейтральный.
· Допустимая температура эксплуатации: от -15 до +70 °C для природного газа, от 0 до +70 °C для сжиженного газа.
Принцип работы и особенности:
Газовый поток очищается от загрязнений на входе мультиблока, освобождаясь от грубых механических примесей, способных вызвать засорение клапанов и регулятора.
Датчик-реле давления, установленный на корпусе, контролирует входные параметры давления (отвечает за минимальное давление).
Раздельно управляемые клапаны являются быстрозакрывающимися. Оперативное закрытие входного клапана сохраняет герметичность системы. Открытие первого клапана осуществляется быстро, второго – медленно. Благодаря постепенному срабатыванию клапана V2 при открытии, газ подаётся плавно (скорость корректируется).
Важным элементом мультиблока является регулятор. Он отвечает за стабильность давления подачи газа в широком диапазоне входных давлений. Предварительно установленные значения давления можно изменить в пределах 20-50 мбар при пуско-наладочных работах.
Газовый мультиблок Dungs MB-ZRDLE (артикул 226814) выполнен в соответствии со стандартом IP 54 – корпус не пропускает пыль и мелкие брызги.
Монтаж и сопровождение:
Установка мультиблока осуществляется при помощи фланцев с трубной резьбой Rp 1–2 дюйма. Положение при монтаже: горизонтальное/ вертикальное (магнитом вверх)/ промежуточное.
Фильтрующий элемент необходимо систематически обслуживать и своевременно менять. Производитель рекомендует установить отдельный газовый фильтр перед рампой горелки для максимальной защиты аппаратуры.
Преимущества:
· двухступенчатое автоматическое регулирование газа;
· настройка выходных параметров в широком диапазоне;
· высокая пропускная способность;
· продуманная компоновка, уменьшающая протяженность газовой линии;
· плавный розжиг горелки;
· штатный фильтр;
· резьбовое соединение;
· пыле-, влагонепроницаемая оболочка (класс IP54);
· возможность подключения блока проверки герметичности и других устройств.
Основные характеристики:
· Режим эксплуатации: двухступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 20 до 50 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A;5
· Встроенный фильтр: предварительный фильтр;
· Класс пылевлагозащиты: IP 54.
