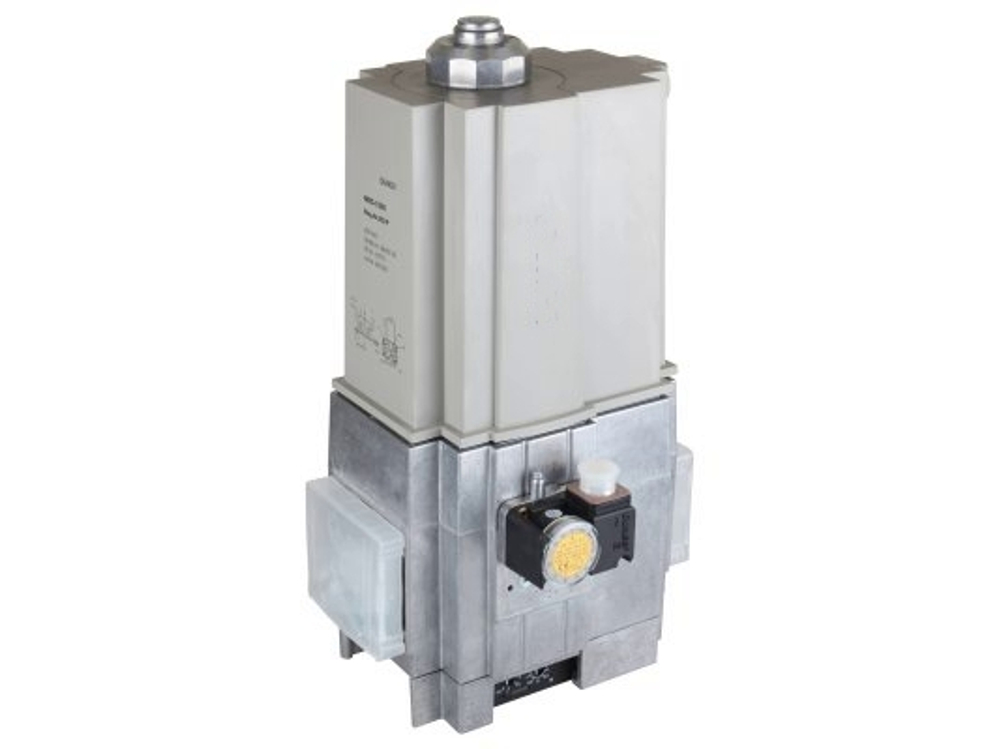

Dungs MBC-1200-VEF
Газовый мультиблок Dungs MBC-1200-VEF – устройство третьего поколения, предназначенное для промышленных горелок с модулируемым горением пламени. Обеспечивает плавное регулирование и бесступенчатый режим эксплуатации газового оборудования. Отличается высокой пропускной способностью и экологичностью, подходит для горелок многих фирм: Weishaupt, Oilon, Ecoflam, Baltur и пр.
Dungs MBC-1200-VEF – это набор элементов газовой арматуры, в который входит:
· штатный фильтр для отсеивания инородных включений;
· датчик-реле минимального давления;
· 2 электромагнитных клапана класса А с оперативным срабатыванием;
· серворегулятор состава «газ-воздух».
Реле давления может быть любого типа: GW A5, A2 UB, NB A2.
Набором не предусмотрены резьбовые фланцы, штекеры для подключения модуля и датчика-реле давления (требуется заказать аксессуары отдельно).
Функциональные характеристики:
· диапазон входного и выходного давления – 15-360 и 0,5-100 мбар (соответственно);
· максимальное избыточное давление газа – 360 мбар;
· управление ЭМ клапанами – раздельное;
· условия эксплуатации – температура окружающего воздуха от -15 °C до +70 °C.
Внимание! Если мультиблок используется в системах сжиженного газа, то минимальная температура ограничивается 0 градусами.
Особенности:
Газовый мультиблок Dungs MBC-1200-VEF (артикул 243413) соединяется с другими элементами газовой системы с помощью резьбовых фланцев Rp 1"-2".
Отличительной особенностью является телескопическая система клапанов, что повышает пропускную способность блока.
Для контроля входного давления газа на корпусе размещен датчик-реле минимального давления. Система защиты пламени от угасания обеспечивает безопасный режим эксплуатации газового котла.
Серворегулятор поддерживает оптимальный баланс газа и воздуха. Штатные настройки можно изменить при пуско-наладочных работах. Высокочувствительная корректировка осуществляется в диапазоне от 0,4:1 до 3:1.
Нулевая точка корректируется. Предусмотрена компенсация давления в камере сгорания.
Возможно дополнительное оснащение устройствами: блоком проверки герметичности, системой контроля газовых клапанов и пр.
Для работы в неблагоприятных условиях модуль имеет качественную изоляцию корпуса – класс IP 54.
Несмотря на наличие встроенного сетчатого фильтра, при монтаже газового оборудования требуется установить отдельный фильтр перед рампой газовой горелки. В процессе эксплуатации необходимо своевременно менять фильтрующий элемент. О его сильном засорении свидетельствует перепад давления до и после фильтра. Для контроля давления на этом участке предусмотрены резьбовые гнезда диаметром 1/8 дюйма.
Достоинства:
· плавный бесступенчатый режим эксплуатации горелки;
· настройка соотношения газ-воздух в широком диапазоне – от 0,4:1 до 3:1.
· штатный фильтр;
· контроль минимального давления;
· высокая пропускная способность;
· удобный и простой монтаж на резьбу;
· возможность установки дополнительных устройств;
· качественная защита электрических деталей – класс IP 54.
Основные характеристики:
· Режим эксплуатации: бесступенчатый плавный
· Максимальное избыточное давление: 360 мбар
· Диапазон входного давления газа: от 15 до 360 мбар
· Диапазон выходного давления: от 0.5 до 100 мбар
· Управление клапанами V1 и V2: раздельное
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2"
· Электромагнитные клапаны V1 и V2: Класса А
· Реле давления: GW 150 A5
· Встроенный фильтр: стандартный фильтр, синий
· Класс пылевлагозащиты: IP 54
