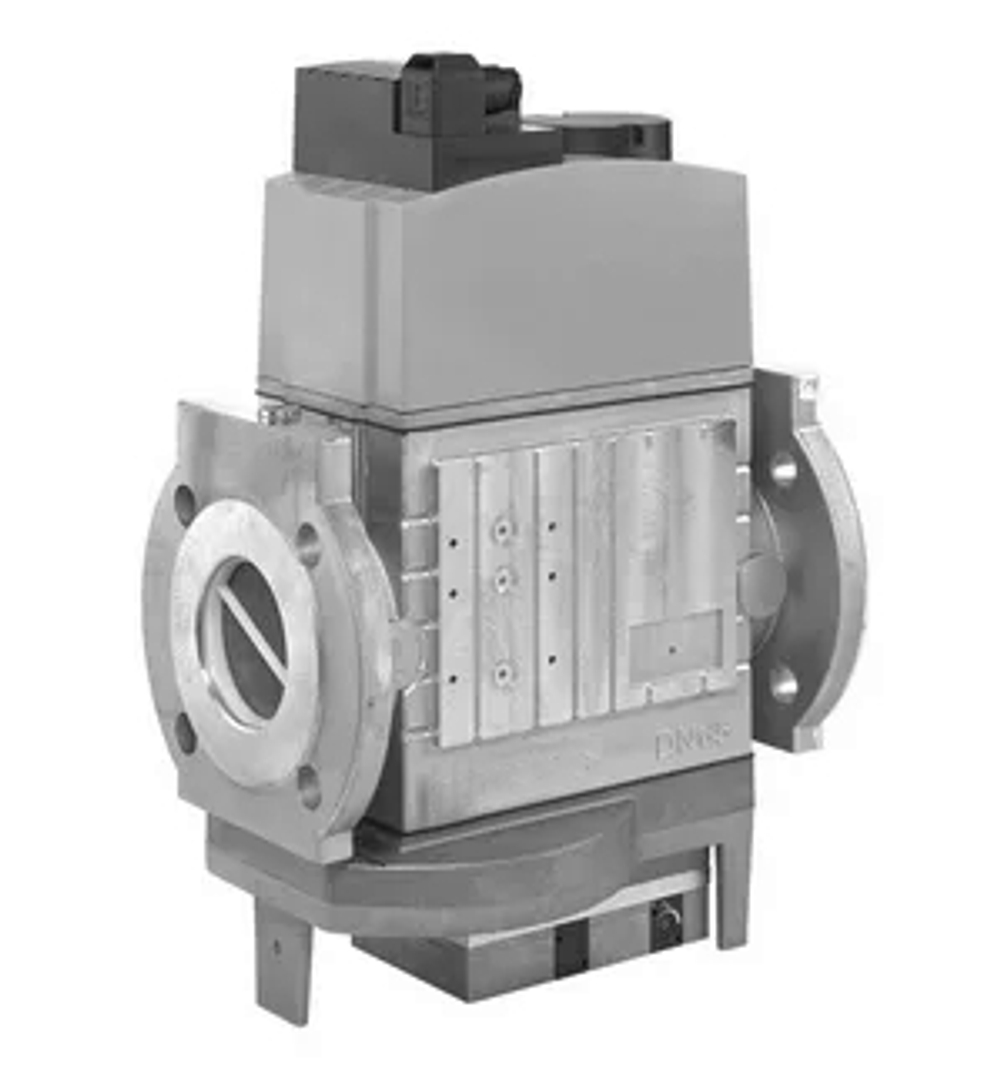

Dungs MBC-1900-VEF-65, 243083
Универсальный газовый мультиблок Dungs MBC-1900-VEF-65 устанавливается в крупные модулируемые горелки большинства брендов, в том числе: Weishaupt, Oilon, Baltur, Ecoflam и Elco. Блок обеспечивает плавную бесступенчатую работу газового оборудования, исключает гашение пламени и гарантирует безопасную эксплуатацию. Устройство третьего поколения отличается повышенной пропускной способностью – 190 м3/час.
MBC-1900-VEF-65 (артикул 243083) включает следующие элементы:
· сетчатый фильтр, сдерживающий частицы величиной от 0,8 мм;
· датчик-реле минимального давления;
· 2 электромагнитных клапана А-класса с быстрым срабатыванием;
· серворегулятор газовоздушной смеси.
Реле давления может быть любого типа: GW A5, A2 UB, NB A2.
В поставляемый набор не включены штекеры для подключения модуля.
Важные характеристики:
· диапазон входного и выходного давления – 15-360 и 0,4-100 мбар (соответственно);
· максимальное избыточное давление газа – 360 мбар;
· управление ЭМ клапанами – раздельное;
· условия использования – температурный режим от -15 °C до +60 °C.
Внимание! В установках сжиженного газа нижний температурный порог ограничен 0 °C.
Особенности:
Газовый мультиблок Dungs MBC-1900-VEF-65 устанавливается в систему с помощью фланцев DN 65. Сбросной фланец не предусмотрен конструкцией (на корпусе отсутствуют необходимые отверстия).
Отличительной особенностью является двойные седла на электромагнитных клапанах, что способствует высокой пропускной способности мультиблока.
Контроль входного давления в линии подачи газа осуществляется с помощью датчика-реле, размещенного перед первым ЭМ клапаном.
Сервопривод регулятора способствует устойчивой модуляции пламени горелки. Предусмотрена возможность корректировки пропорции газа и воздуха в широком диапазоне от 0,4:1 до 3:1. Оптимальное соотношение настраивается при подключении горелки к котлу отопления.
Предусмотрена корректировка нулевой точки и компенсация давления в камере сгорания.
Модульную конструкцию можно дополнить блоком проверки герметичности, системой контроля газовых клапанов и другими устройствами с учётом конкретных потребностей.
Для стабильной работы модуля в условиях пыли и влаги реализована качественная защита от внешних воздействий (класс IP 54) и смонтирован стандартный фильтр с сеткой 0,8 мм. Производитель рекомендует установить отдельный фильтр перед мультиблоком.
Для контроля степени засоренности штатного фильтра предусмотрены резьбовые гнезда диаметром 1/8 дюйма, к которым подключается устройство контроля давления.
Достоинства:
· высокая пропускная способность;
· плавная бесступенчатая работа горелки;
· высокочувствительная корректировка пропорции газ-воздух в широком диапазоне – 0,4:1 до 3:1.
· штатный фильтр с сетчатой вставкой 0,8 мм;
· контроль минимального давления перед первым электромагнитным клапаном;
· надежный фланцевый монтаж;
· возможность установки дополнительных устройств;
· надежная защитная оболочка – класс IP 54.
Основные характеристики:
· Режим эксплуатации: бесступенчатый плавный;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 0.4 до 100 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: DN 65;
· Электромагнитные клапаны V1 и V2: Класса А;
· Встроенный фильтр: сетка 0,8 мм;
· Класс пылевлагозащиты: IP 54.
