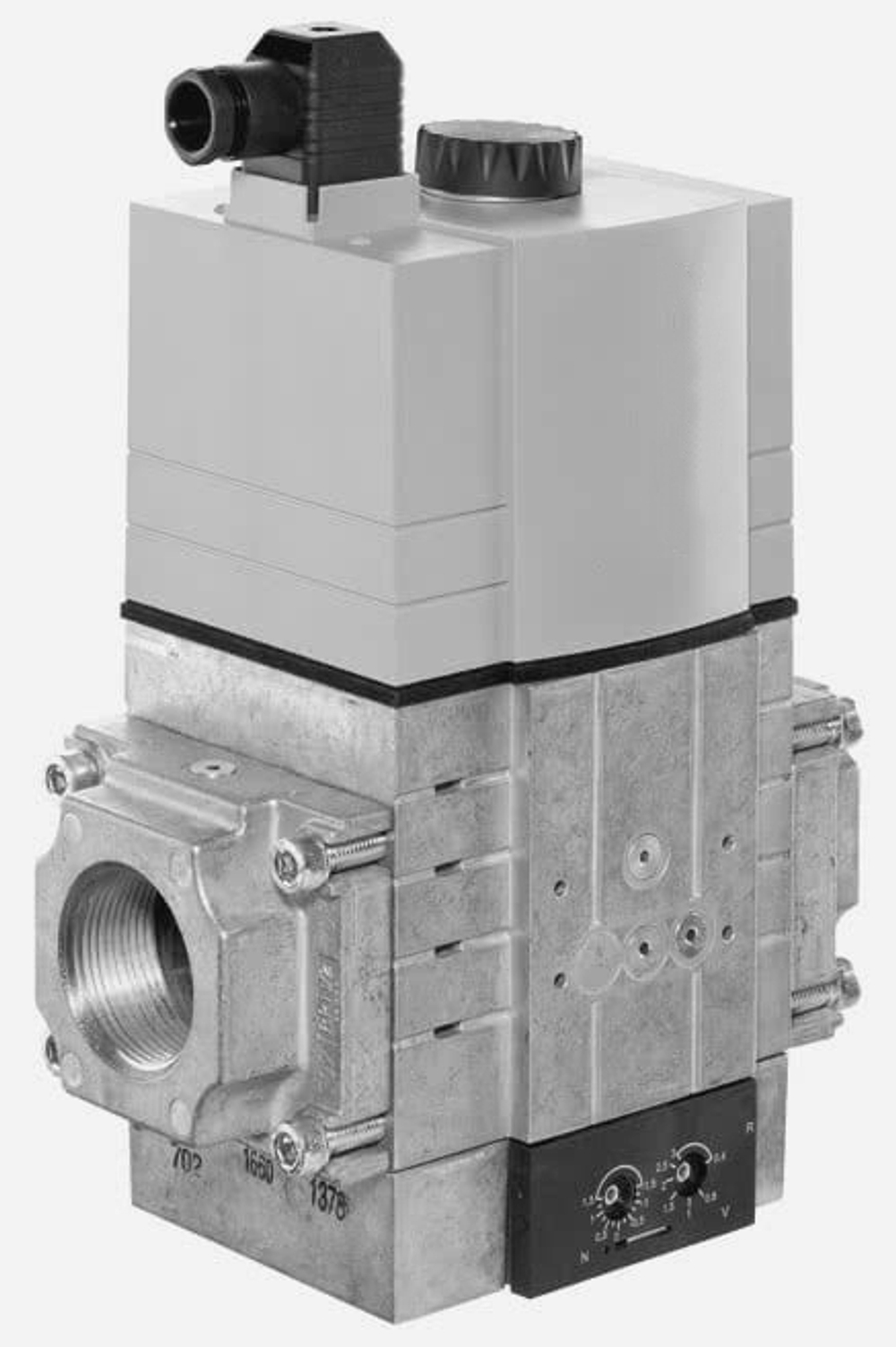

Dungs MBC-300-VEF, 258510 Газовый мультиблок

Dungs MBC-300-VEF, 258510

Газовый мультиблок Dungs MBC-300-VEF – энергоэффективное устройство третьего поколения, состоящее из последовательно соединенных в одной линии элементов газовой арматуры. Обеспечивает автоматическое управление процессом подготовки газов перед поступлением в камеру сгорания. Используется в составе промышленных горелок с модуляцией пламени Weishaupt, Oilon, Ecoflam, Baltur, Cuenod и Elco.

В состав мультиблока (261653) входят устройства:

·         стандартный фильтр для отсеивания загрязнений;

·         датчик-реле минимального давления;

·         два э/м клапана класса А с мгновенным откликом;

·         серворегулятор газовоздушной смеси.

Подходит реле давления любого типа: GW A5, A2 UB, NB A2.

Для подключения блока необходимо приобрести резьбовые фланцы и штекеры.

Основные параметры:

·         диапазон входного и выходного давления – 15-360 и 0,5-100 мбар (соответственно);

·         избыточное давление газа (предельное значение) – 360 мбар;

·         управление ЭМ клапанами – раздельное;

·         температура окружающего воздуха – минимум -15 °C, максимум +70 °C.

Особенности:

Блок Dungs снабжен резьбой для быстрой установки в горелку, отличается телескопической системой клапанов, что способствует повышению пропускной способности и обеспечивает небольшие габариты.

Датчик реле минимального давления установлен перед первым ЭМ клапаном.

Серворегулятор давления способствует устойчивому горению пламени и позволяет настраивать пропорцию газа и воздуха в широком диапазоне: от 0,4:1 до 3:1.

Оптимальный состав газо-воздушной смеси устанавливают при подключении горелки к отопительному котлу. Предусмотрена коррекция нулевой точки и компенсация давления в камере сгорания.

Блочный модуль можно дооснастить необходимыми комплектующими, с учётом индивидуальных потребностей: системой контроля газовых клапанов, устройством ограничения давления газа. Возможен монтаж внешних импульсных трубопроводов.

Сетчатый фильтр способствует защите конструктивных элементов от преждевременного износа. Для своевременной замены фильтра требуется проверять перепад давления, для чего на корпусе предусмотрены резьбовые гнезда диаметром 1/8 дюйма. Несмотря на наличие штатного фильтрующего элемента, производитель рекомендует установить отдельный газовый фильтр перед рампой горелки.

Преимущества:

·         чувствительная настройка соотношения газ/воздух;

·         внутренняя импульсная линия;

·         высокая энергоэффективность;

·         простой монтаж в систему на резьбовые фланцы;

·         сетчатый штатный фильтр;

·         небольшие габариты, малый вес;

·         бесступенчатый плавный режим эксплуатации оборудования;

·         надежная изоляция корпуса (класс IP 54).

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 15 до 360 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: раздельное;

·         Тип соединения: Rp 1/2", Rp 3/4", Rp 1", Rp 1 1/4";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Реле давления: GW 150 A5;

·         Встроенный фильтр: стандартный фильтр, синий;

·         Класс пылевлагозащиты: IP 54.
