Dungs MBC-3100-VEF-80, 244428 Газовый мультиблок

Dungs MBC-3100-VEF-80, 244428

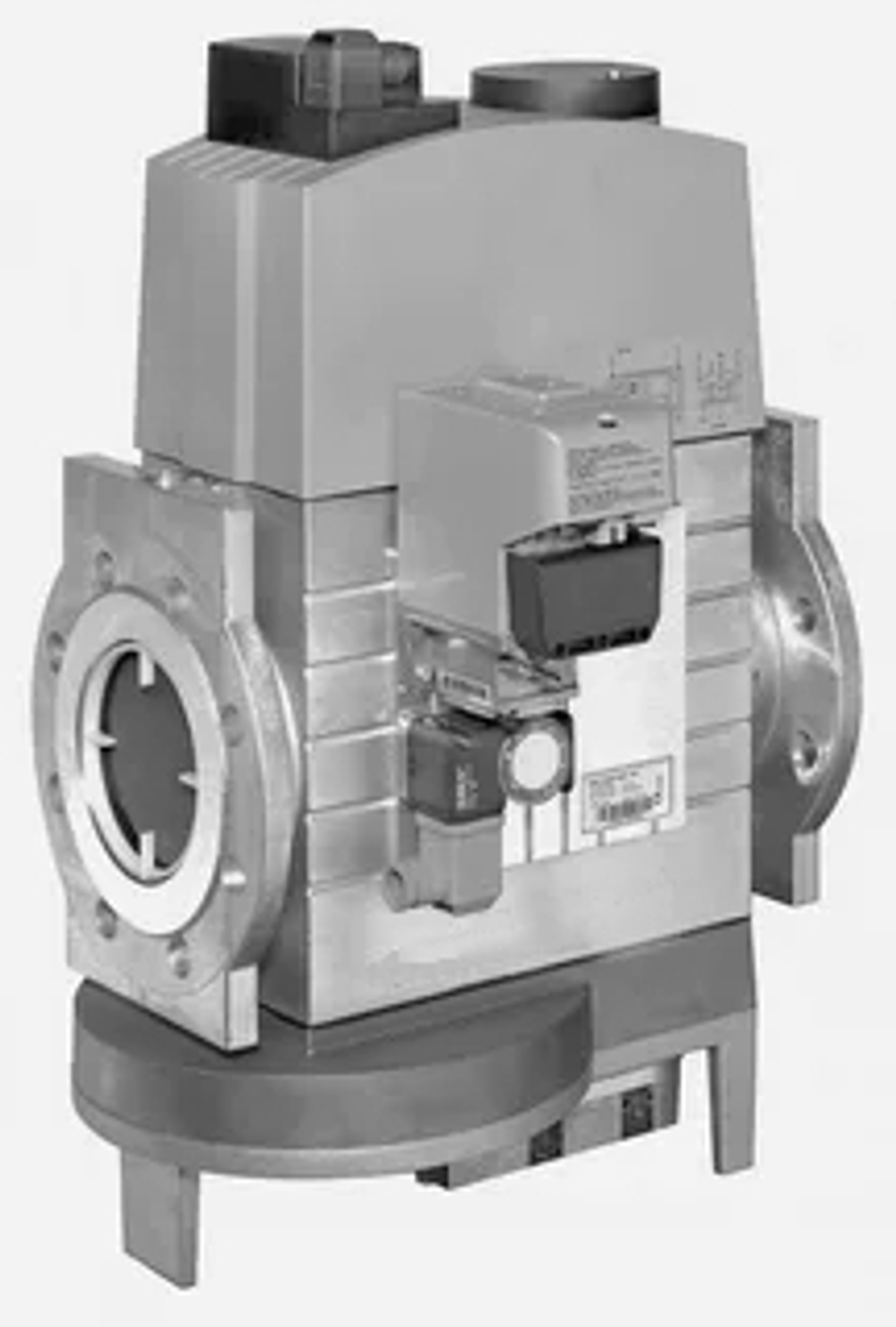

Газовый мультиблок Dungs MBC-3100-VEF-80 -устройство третьего поколения объединяет в одном корпусе газовую линию, обеспечивающую автоматизацию подготовки газовоздушной смеси перед подачей в топку и бесступенчатую плавную работу горелки с модулируемым горением пламени. Подходит для горелок многих брендов: Weishaupt, Oilon, Baltur, Ecoflam, Elco и пр. Газовый мультиблок Dungs MBC-3100-VEF-80 отличается высокой пропускной способностью – 310 м3/час.

Мультиблок  (артикул 244428) состоит из элементов:

·         сетчатого фильтра, сдерживающего частицы грязи величиной от 0,8 мм;

·         датчика-реле минимального давления;

·         двух ЭМ клапанов А-класса с быстрым срабатыванием;

·         серворегулятора соотношения газа и воздуха.

Можно установить реле давления любого типа: GW A5, A2 UB, NB A2.

В поставляемый набор не включены штекеры для подключения модуля.

Важные характеристики:

·         диапазон входного и выходного давления – 15-360 и 0,4-100 мбар (соответственно);

·         максимальное избыточное давление газа – 360 мбар;

·         управление ЭМ клапанами – раздельное;

·         условия использования – температурный режим от -15 °C до +60 °C.

Главные особенности

Газовый мультиблок Dungs MBC-3100-VEF-80 встраивается в систему с помощью фланцев DN 80. Сбросной фланец не предусмотрен – отсутствуют необходимые отверстия на корпусе устройства.

Отличительная особенность – двойные седла на электромагнитных клапанах, что обеспечивает высокую пропускную способность модуля.

На корпусе смонтирован датчик-реле минимального давления, функция которого – контроль за входным давлением газа.

Сервопривод регулятора обеспечивает модуляцию пламени горелки. С помощью регулятора можно настроить оптимальное соотношение газовоздушной смеси, от 0,4:1 до 3:1. Корректировка заводской настройки осуществляется при подключении горелки к котлу отопления.

Предусмотрена возможность коррекции нулевой точки и компенсации давления в камере сгорания.

Мультиблок можно оснастить дополнительными элементами: блоком проверки герметичности, системой контроля газовых клапанов, модулем ограничения давления газа и другими устройствами с учётом индивидуальных потребностей.

Для бесперебойной работы блока в сложных промышленных условиях реализована надежная защита от внешних воздействий (класс IP 54).

На впуске в газовую линию смонтирован сетчатый фильтр. Необходимо контролировать степень засорения фильтроэлемента для своевременной замены – для этих целей предусмотрены резьбовые гнезда диаметром 1/8 дюйма, к которым подключается устройство измерения давления. Для максимальной защиты конструкции требуется установка отдельного фильтра перед рампой газовой горелки.

Преимущества:

·         высокая пропускная способность – 310 м3/час;

·         высокочувствительная настройка оптимального соотношения смеси газа и воздуха;

·         плавная бесступенчатая работа горелки;

·         фильтр с сетчатой вставкой 0,8 мм;

·         прочное фланцевое соединение;

·         внутренняя импульсная линия;

·         безопасный режим эксплуатации газового оборудования;

·         датчик-реле минимального давления;

·         возможность подключения дополнительных устройств;

·         надежная изоляционная оболочка (стандарт IP 54).

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный

·         Максимальное избыточное давление: 360 мбар

·         Диапазон входного давления газа: от 15 до 360 мбар

·         Диапазон выходного давления: от 0.4 до 100 мбар

·         Управление клапанами V1 и V2: раздельное

·         Тип соединения: DN 80

·         Электромагнитные клапаны V1 и V2: Класса А

·         Встроенный фильтр: сетка 0,8 мм

·         Класс пылевлагозащиты: IP 54
