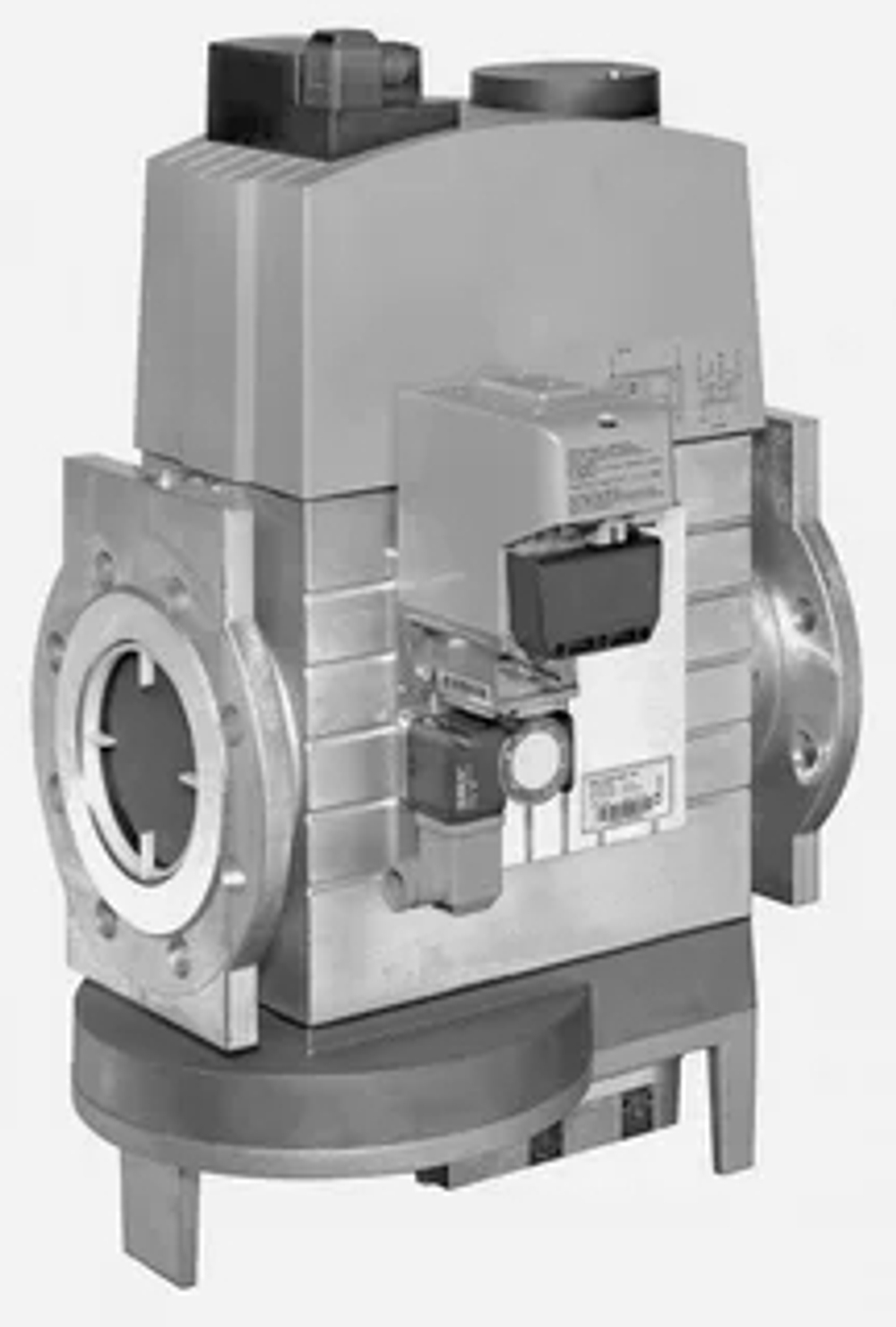

Dungs MBC-5000-VEF-100, 244301 Газовый мультиблок

Dungs MBC-5000-VEF-100, 244301

Газовый мультиблок Dungs MBC-5000-VEF-100 выделяется максимальной пропускной способностью в своей серии – 500 м3/час. Устройство третьего поколения отличается высокой энергоэффективностью, безопасностью и экологичностью. Используется в составе горелок с модулируемым горением пламени: Weishaupt, Oilon, Baltur, Ecoflam, Elco и других брендов. Обеспечивает бесступенчатый плавный режим эксплуатации газового оборудования.

Мультиблок (артикул 244301) объединил в одном компактном устройстве:

·         сетчатый фильтр, удерживающий частицы грязи от 0,8 мм;

·         датчик-реле минимального давления;

·         два запорных ЭМ клапана А-класса с мгновенным откликом;

·         серворегулятор газовоздушной смеси.

К модулю подходит реле давления типа GW A5, A2 UB, NB A2.

Штекеры для подключения блока необходимо приобрести отдельно (не включены в набор).

Основные характеристики:

·         диапазон входного и выходного давления – 15-360 и 0,4-100 мбар (соответственно);

·         максимальное избыточное давление газа – 360 мбар;

·         управление клапанами V1 и V2– раздельное;

·         рекомендации по температурному режиму – от -15 °C до +60 °C.

Главные особенности:

Dungs MBC-5000-VEF-100 подключается при помощи фланцев DN 100. Монтажное расположение – вертикальное, магнитом вверх. Сбросной фланец не предусмотрен – отсутствуют отверстия на корпусе.

Особенностью модели являются двойные седла на ЭМ-х клапанах, что способствует высокой пропускной способности.

Датчик-реле минимального давления, размещенный перед первым ЭМ клапаном, отвечает за контроль уровня входного давления.

Сервопривод регулирует газовоздушную смесь с учётом настроек и обеспечивает устойчивую модуляцию пламени горелки. Соотношение состава «газ-воздух» можно менять в широком диапазоне, от 0,4:1 до 3:1. Базовые настройки корректируются при монтаже горелки в отопительную систему.

Предусмотрена возможность изменения нулевой точки и компенсации давления в камере сгорания.

Модуль можно дополнить блоком проверки герметичности, устройствами контроля газовых клапанов и ограничения давления газа, с учётом индивидуальных потребностей.

Защитная оболочка соответствует стандарту IP 54, что подразумевает надежную изоляцию от пыли и влаги.

Сетчатый фильтр, смонтированный на впуске рабочей среды, требует регулярного контроля уровня засоренности. Для этого необходимо измерять перепад давления. На корпусе предусмотрено гнездо с резьбой для подключения прибора. Установка отдельного фильтра защитит элементы газовой аппаратуры от сбоев и преждевременных поломок.

Преимущества:

·         максимальная в своей серии пропускная способность – 500 м3/час;

·         высокочувствительная корректировка пропорции газ:воздух;

·         плавная бесступенчатая работа газового оборудования;

·         фильтр с сеткой размером 0,8 мм;

·         прочное фланцевое соединение;

·         безопасный режим эксплуатации котла отопления;

·         контроль минимального уровня давления;

·         возможность установки дополнительных устройств;

·         высокая степень электрозащиты (IP 54).

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 15 до 360 мбар;

·         Диапазон выходного давления: от 0.4 до 100 мбар;

·         Управление клапанами V1 и V2: раздельное;

·         Тип соединения: DN 100;

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Встроенный фильтр: сетка 0,8 мм;

·         Класс пылевлагозащиты: IP 54.
