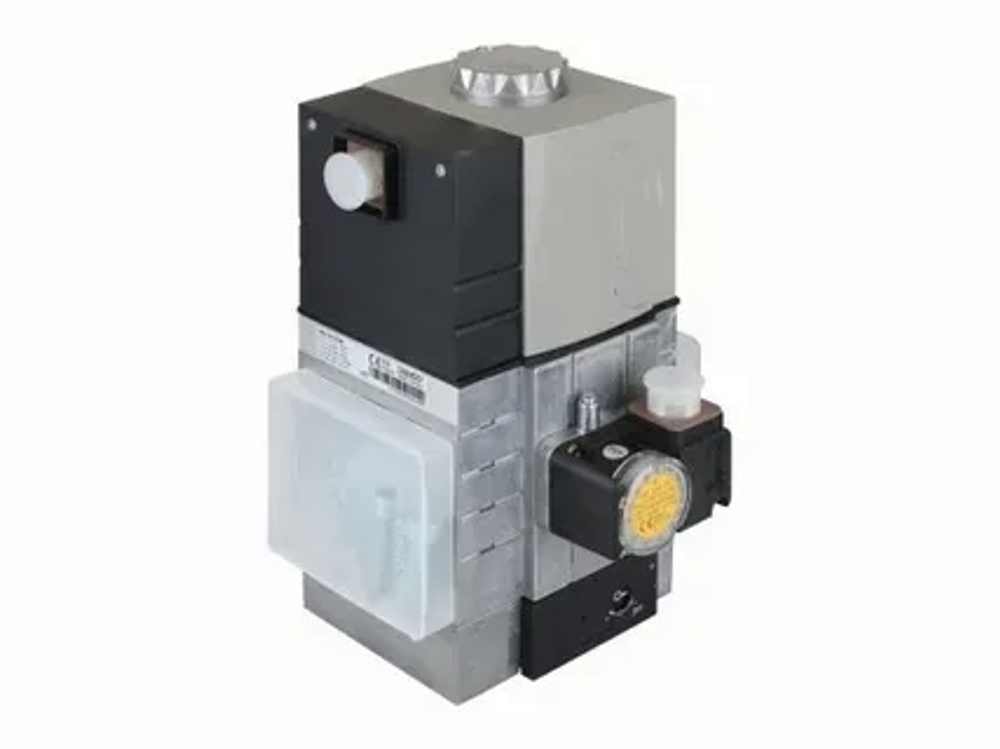

Dungs MBC-700-VEF, 258775 Газовый мультиблок

Dungs MBC-700-VEF, 258775

Газовый мультиблок Dungs MBC-700-VEF предназначен для автоматического регулирования состава газа и воздуха перед поступлением в камеру. Используется в промышленных горелках с модулируемым горением пламени: Weishaupt, Oilon, Baltur и других брендов. Серворегулятор позволяет выбирать оптимальное соотношение газовоздушной смеси в широком диапазоне от 0,4:1 до 3:1.

Газовая линия объединяет устройства:

·         стандартный фильтр для избавления рабочей среды от загрязнений;

·         датчик-реле минимального давления;

·         2 э/м клапана класса А с быстрым откликом;

·         серворегулятор газовоздушной смеси.

·         Реле давления: GW A5, A2 UB, NB A2.

В комплектации отсутствуют резьбовые фланцы, штекеры, их требуется приобрести отдельно.

Рабочие параметры:

·         диапазон входного и выходного давления – 15-360 и 0,5-100 мбар (соответственно);

·         максимальное избыточное давление газа – 360 мбар;

·         управление ЭМ клапанами – раздельное;

·         температура воздуха – минимум -15 °C, максимум +70 °C.

При использовании мультиблока в системах сжиженного газа минимальная температура ограничена 0 °C.

Особенности:

Газовый мультиблок Dungs (261654) подключается на резьбу Rp 1" - 2", что упрощает монтажные работы.

Отличительная особенность модуля – телескопическая система клапанов, что способствует повышению пропускной способности.

На корпусе монтируется датчик-реле минимального давления, который контролирует входное давление газа перед первым электромагнитным клапаном.

Серворегулятор давления обеспечивает безопасную эксплуатацию газового оборудования, поддерживая устойчивую модуляцию горения пламени. Штатную настройку можно изменить в момент пуско-наладки.

Предусмотрена возможность коррекции нулевой точки и компенсации давления в камере сгорания.

Модульная конструкция может оснащаться вспомогательными устройствами с учётом потребностей, в том числе: системой контроля газовых клапанов, регулятора давления, блоком ограничения давления газа.

Модуль имеет качественную изоляцию от проникновения влаги и пыли – уровень защиты внешней оболочки IP 54.

В состав блока входит сетчатый фильтр, удерживающий посторонние примеси, что уменьшает износ конструктивных элементов. При эксплуатации газовой аппаратуры необходимо своевременно выполнять замену фильтрующей сетки. Для контроля перепада давления до и после фильтра предусмотрены резьбовые гнезда диаметром 1/8 дюйма. Перед рампой газовой горелки производитель рекомендует установить отдельный фильтр

Достоинства:

·         корректировка соотношения «газ-воздух» в широком диапазоне;

·         контроль входного давления;

·         автоматизация режима подачи газа, безопасная эксплуатация газовой установки;

·         сетчатый стандартный фильтр;

·         резьбовое подключение;

·         бесступенчатый режим работы газовой горелки;

·         надежная защита электрических деталей – класс IP 54.

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 15 до 360 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: раздельное;

·         Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Реле давления: GW 150 A5;

·         Встроенный фильтр: стандартный фильтр, синий;

·         Класс пылевлагозащиты: IP 54.
