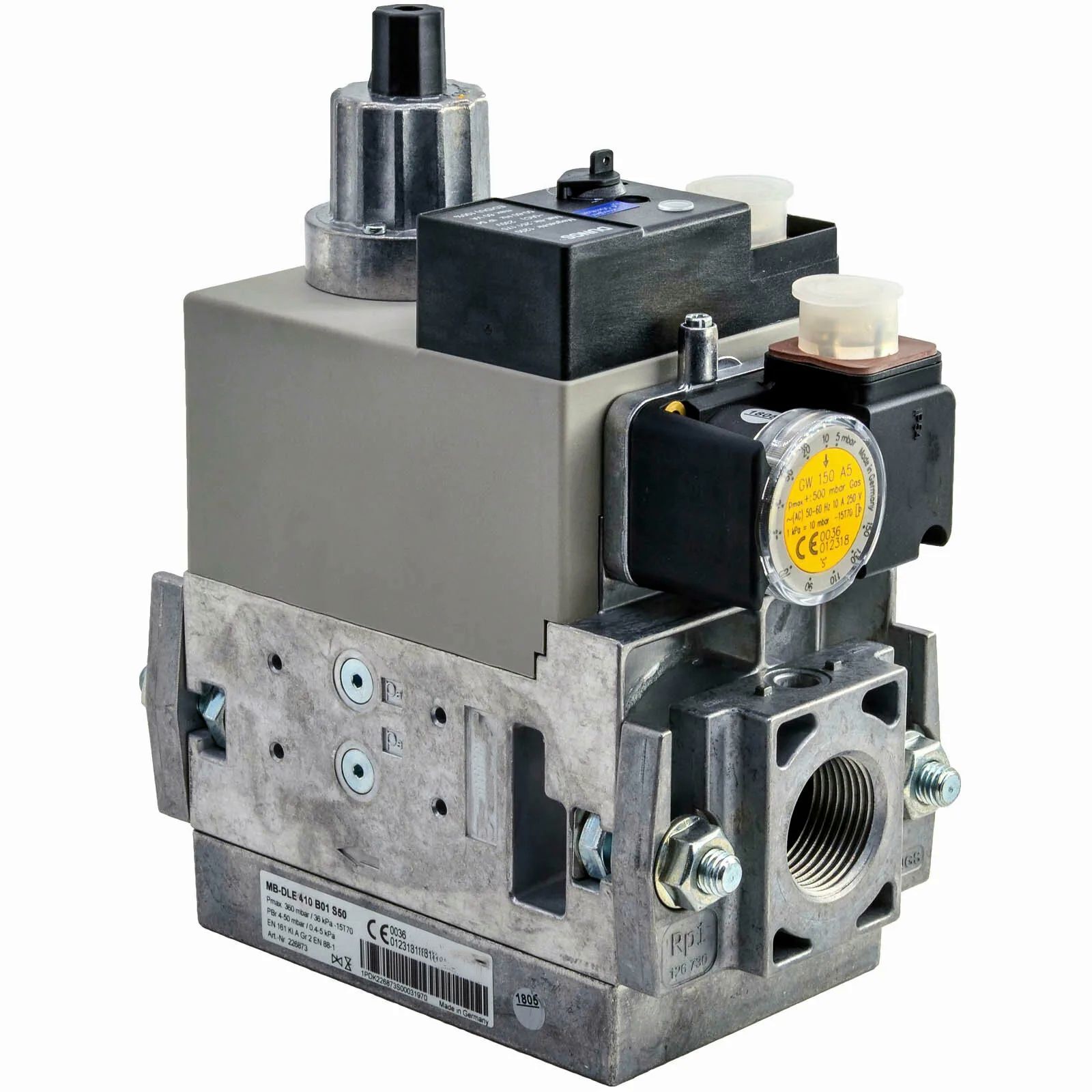

DUNGS MB-DLE 410 B01 S50.
Универсальный газовый мультиблок альтернатива Dungs MB-DLE 410 B01 S50, 226873 подходит для одноступенчатых горелок большинства торговых марок, включая Weishaupt, Oilon, Elco, Riello. Моноблочное устройство обеспечивает автоматическое регулирование выходного давления. Монтаж в систему выполняется на резьбовые фланцы.
Важные характеристики:
· диапазон входного и выходного давления – 15-360 и 4-50 мбар (соответственно);
· избыточное давление – 360 мбар;
· рабочая среда – газы 1, 2, 3 семейства и нейтральные газы;
· допустимая температура окружающего воздуха: от -15 °C до +70 °C.
Компактный моноблок включает:
· фильтр для удаления мелких примесей;
· регулятор давления;
· два ЭМ клапана А-класса с совместным управлением;
· реле давления GW 150 A5.
Устройство и особенности
Регулирование выходного давления осуществляет регулятор пропорционально интегрального действия. Его задачей является поддержание заданного уровня давления газа и стабильная работа горелки.
На корпусе модуля (артикул 226873) размещается датчик реле давления, контролирующий минимальное значение входного давления.
ЭМ клапаны быстро закрываются. Открытие первого осуществляется быстро, второго – медленно, что способствует плавной подаче газа. Благодаря использованию клапана V1 с быстрым закрытием, при его отключении сохраняется герметичность системы.
На клапане V2 предусмотрен дроссель, который регулирует главный поток газа. Скорость открытия ЭМ клапана можно отрегулировать с учётом производственных задач при выполнении операций пуско-наладки.
Встроенный фильтр необходимо регулярно менять при засорении. При его извлечении демонтировать арматуру не требуется. Обязательно следует установить отдельный фильтр в магистраль подачи.
Модуль может использоваться в условиях запыленности и повышенной влажности – защита электрических деталей выполнена по стандарту IP 54.
Подключение блока выполняется на фланцы с трубной резьбой Rp 3/4" - 1 1/4" (согласно ISO 7/1). Монтажное положение: горизонтальное или вертикальное.
Достоинства:
· автоматическое регулирование подачи газа, повышение безопасности работы котла;
· возможность выбора оптимального режима в широком диапазоне давления;
· плавный пуск газа;
· компактные габариты, простой монтаж на резьбовые фланцы;
· фильтр для дополнительной защиты устройства;
· датчик контроля минимального давления на входе газа;
· установка в горелки крупных производителей;
· качественная изоляция электродеталей (класс IP 54).
Основные характеристики:
· Режим эксплуатации: одноступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 50 мбар;
· Управление клапанами V1 и V2: совместное;
· Тип соединения: Rp 3/4", Rp 1", Rp 1 1/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54;
· Вес: 5 кг;
· Габариты: 18.5x14.5x24 см.
