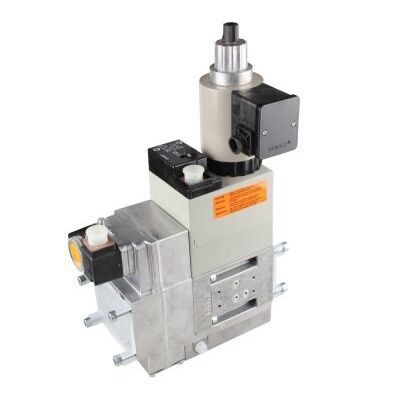

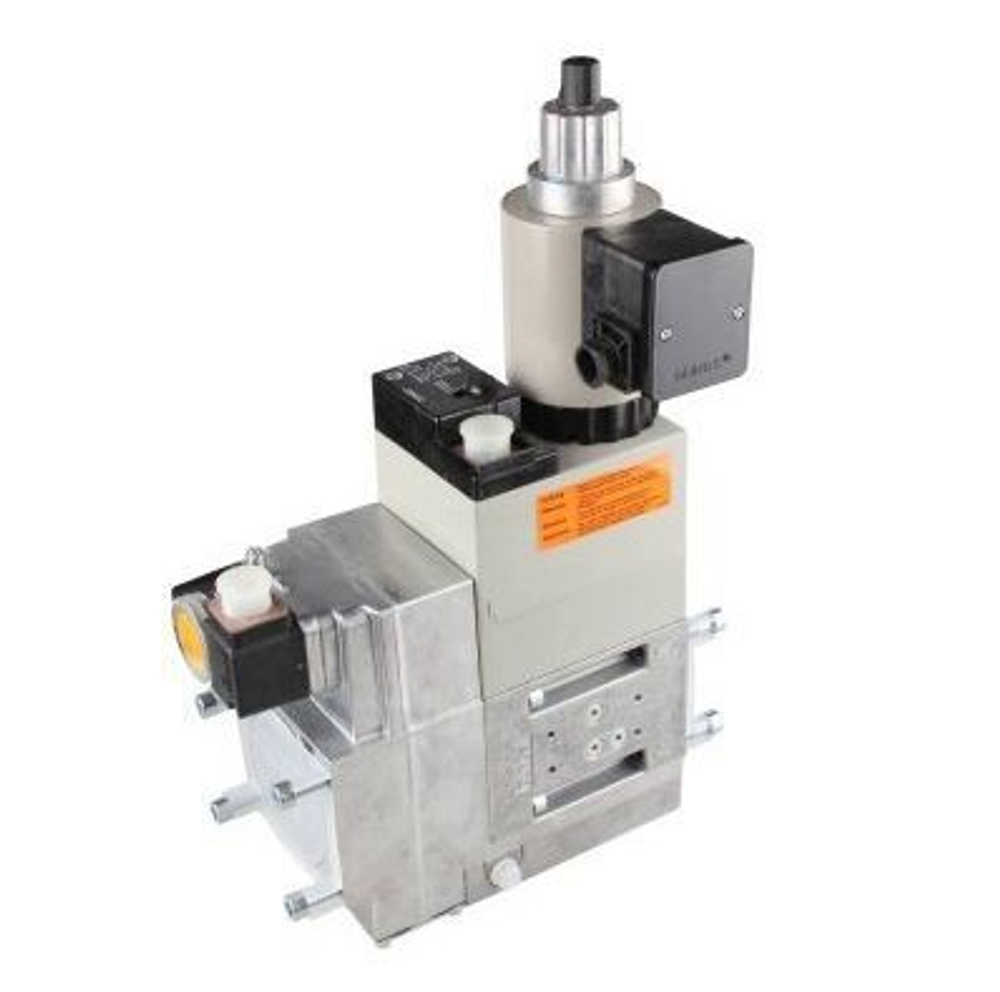

DUNGS MB-ZRDLE 420 B01 S22.
Двухступенчатый газовый мультиблок альтернатива Dungs MB-ZRDLE 420 B01 S22 (изготовитель ИП Волынская Н.Г.) разработан инженерами немецкой компании для безопасной эксплуатации газовой установки промышленного назначения. Компактная газовая линия осуществляет автоматическое регулирование давления и контроль подачи газа. Энергоэффективное устройство применяется в горелках большинства известных брендов.
В состав мультиблока (артикул 226812) входит предварительный фильтр, датчик-реле минимального давления, два запирающих автоматических клапана (одно- и двухступенчатый), регулятор давления. По отдельной заявке в комплект поставки включаются фланцы и штекеры.
Основные характеристики:
· Мультиблок применяется для нейтральных газов и газов 1-3 семейства.
· Входное/ выходное/ предельное давление – 15-360 /4-20 / 360 мбар.
· Эксплуатационная температура: от -15 до +70 °C. Для установок сжиженного газа нижний температурный порог ограничен 0 °C.
Особенности конструкции и принцип действия:
Поступающий газ очищается на входе в газорегуляторный узел, оставляя грубые механические частицы на входе. Встроенный предварительный фильтр способствует сохранению работоспособности автоматических клапанов и регулятора. Сменный картридж фильтра повышает надежность работы модуля.
Предусмотрена функция контроля минимального давления входящего газа для исключения вероятности гашения пламени. Двойное седло повышает проходимость газовой линии.
За стабильные показатели выходного давления отвечает регулятор. Он поддерживает заданные параметры подачи газа в горелку. Регулятор предварительно настроен на заводе, но значение выходного давления можно скорректировать в пределах 4-20 мбар.
Раздельно управляемые запорные ЭМ клапаны запираются оперативно. Открытие 1-го происходит быстро, 2-го – медленно. Благодаря постепенному отпиранию клапана V2, подача газа осуществляется плавно. Показатели скорости открытия и стадии скоростного подъема регулируются с учётом индивидуальных потребностей.
Газовый мультиблок Dungs MB-ZRDLE хорошо заизолирован от проникновения загрязнений, что обеспечивает уверенную работу в условиях производства.
Установка и эксплуатация:
Модуль регулирования давления Dungs MB-ZRDLE 420 B01 S22 подключается к газопроводу разной конфигурации с помощью фланцев с трубной резьбой Rp 1-2 дюйма.
Фильтр периодически засоряется, поэтому необходимо строго контролировать его своевременную замену. Для более действенной защиты аппаратуры рекомендуется встроить перед рампой горелки отдельный фильтр.
Преимущества:
· регулирование давления газа с помощью автоматики;
· плавный запуск и устойчивая работа 2-ступенчатых горелок;
· высокая пропускная способность;
· штатный фильтр для защиты ЭМ клапанов и регулятора;
· гибкая корректировка выходных параметров;
· защита электрических компонентов от внешних воздействий (стандарт IP54);
· легкая установка на резьбовые фланцы;
· продуманная компоновка, сокращающая длину газовой линии;
· возможность установки дополнительных устройств.
Основные характеристики:
· Режим эксплуатации: двухступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 20 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: предварительный фильтр;
· Класс пылевлагозащиты: IP 54.
