Dungs MB-VEF 412 B01 S32, 239076 Газовый мультиблок

Dungs MB-VEF 412 B01 S32, 239076

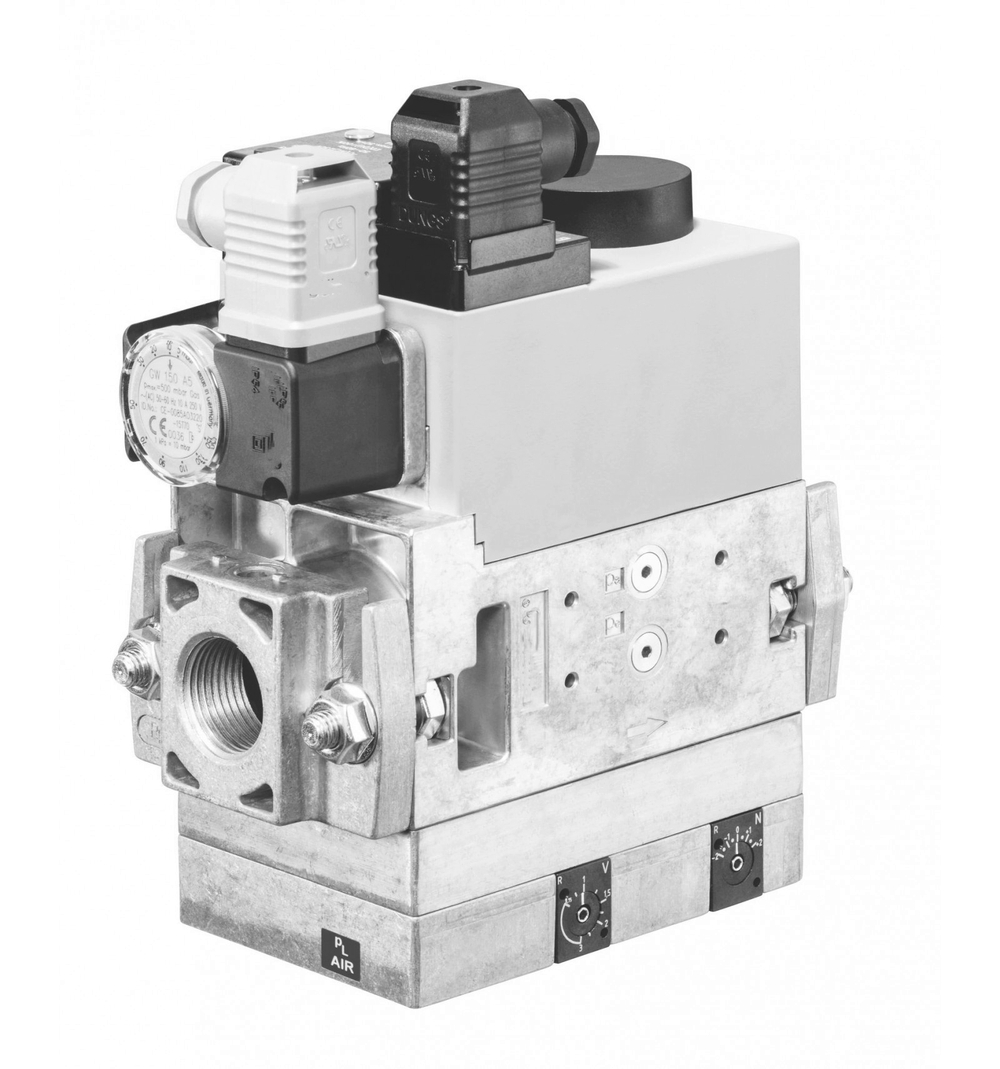

Газовый мультиблок Dungs MB-VEF 412 B01 S32 – устройство автоматической регулировки подачи газа, обеспечивает безопасный бесступенчатый режим эксплуатации оборудования. Применяется в составе горелок известных брендов при обогреве крупных производственных комплексов.

Параметры работы:

·         входное и выходное давление газа: 100-360 мбар и 0,5-100 мбар (соответственно);

·         функциональная среда – газ 1, 2, 3-го семейства и прочие нейтральные газы;

·         условия эксплуатации – от -15 °C до +70 °C.

Обратите внимание! Для установок, работающих на сжиженном газе, минимальная температура окружающей среды не должна опускаться ниже 0 °C.

Комплектация

В одном модуле соединены следующие устройства:

·         регулятор состава газо-воздушной смеси;

·         2 ЭМ клапана А-класса с раздельным управлением и быстрым срабатыванием;

·         фильтр точной очистки;

·         реле давления газа GW 150 A5.

Подключение к системе выполняется на резьбовые соединения Rp 1 - 1 ¼ дюйма. Фланцы необходимо приобрести отдельно.

Особенности модуля

Мультиблок (артикул 239076) снабжен специальным устройством, регулирующим состав газо-воздушной смеси. Соотношение можно изменять в диапазоне 0,75:1 – 3:1. Предусмотрена компенсация давления в камере сгорания. Можно откорректировать нулевую точку.

Выходное давление определяется давлением воздуха через импульсный трубопровод. Учтите, что он должен выдерживать механические, термические нагрузки и воздействие химических компонентов газа. Рекомендуемый материал изготовления – сталь. При монтаже должно быть исключено обратное стекание конденсата в арматуру.

Модуль имеет надёжную защиту от брызг и пыли – класс электрозащиты IP 54.

Благодаря универсальному способу крепежа, мультиблок подходит для горелок Cib Unigas, Oilon, Elco, Wieshaupt, Ecoflam, Riello, Baltur.

Основные преимущества:

·         точная регулировка соотношения газо-воздушной смеси в диапазоне от 0,75:1 до 3:1;

·         безопасная эксплуатация;

·         бесступенчатый плавный режим работы оборудования;

·         стандартный фланцевый монтаж в систему (ISO 7/1);

·         высокий класс электрозащиты – IP 54;

·         сдерживание мельчайших загрязнений штатным фильтром;

·         небольшие размеры, малый вес;

·         надежность, долговечная служба.

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 100 до 360 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: раздельное;

·         Тип соединения:  Rp 1", Rp 1 1/4";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Реле давления: GW 150 A5;

·         Встроенный фильтр: фильтр тонкой очистки;

·         Класс пылевлагозащиты: IP 54.
