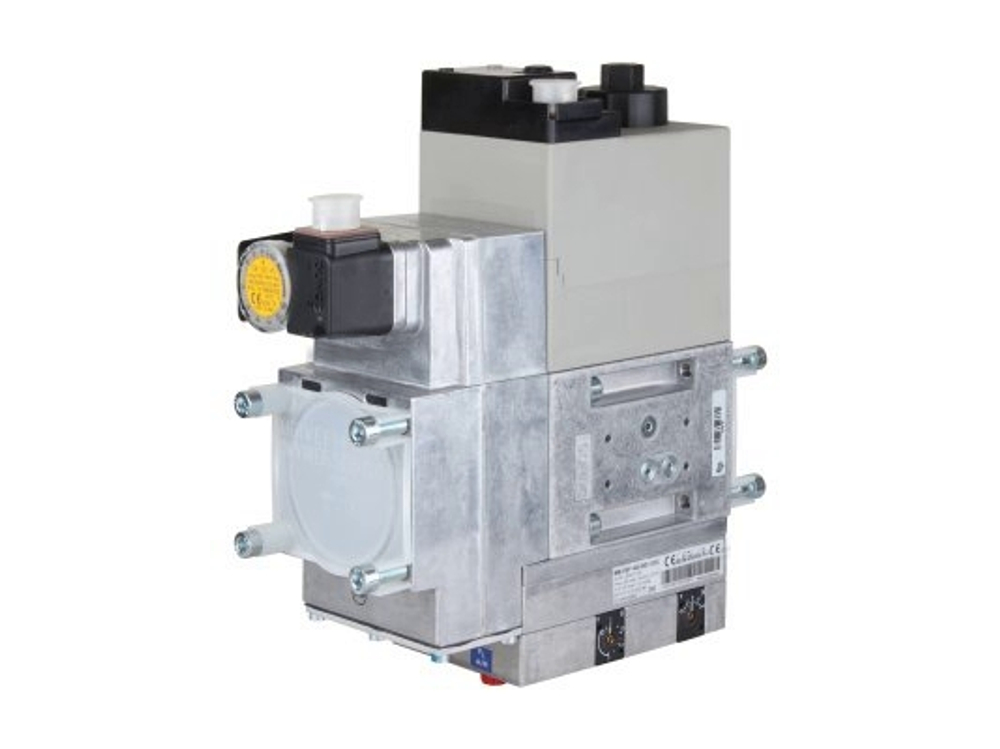

Dungs MB-VEF 420 B01 S10, 230628 Газовый мультиблок

Dungs MB-VEF 420 B01 S10, 230628

Газовый мультиблок Dungs MB-VEF 420 B01 S10 : Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации. Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1...3 : 1. Компенсация давления в камере сгорания, коррекция нулевой точки. Управление клапанами: совместное. Вид защиты: стандарт IP 54. Электромагнитные клапаны V1 и V2 класса А. Макс. избыточное давление газа 360 мбар. Диапазон входного давления газа 5-100 мбар. Диапазон выходного давления газа 0,5-100 мбар. Встроенный фильтр: предварительный фильтр. Реле давления газа мини GW 150 A5. Резьбовое соединение Rp 1" - 2".

Универсальный газовый мультиблок Dungs MB-VEF 420 B01 S10 бесступенчатого скользящего действия предназначен для установки в горелки крупных котельных промышленного назначения. Используется для автоматизированной и безопасной подачи газа.

·         В одном корпусе объединены следующие устройства:

·         регулятор состава газо-воздушной смеси;

·         реле давления газа типа GW 150 A5;

·         два электромагнитных клапана А-класса с совместным управлением;

·         предварительный фильтр.

Для соединения используются резьбовые отверстия Rp 1-2 дюйма. Фланцы требуется докупить. Импульсные трубопроводы не входят в объем поставки.

Основные рабочие параметры:

·         область использования – для подачи газа 1/2/3 семейства и нейтральных газообразных сред;

·         входное и выходное давление: 5-100 и 0,5-100 мбар (соответственно);

·         избыточное давление – 360 мбар;

·         режим работы – плавный бесступенчатый;

требования по эксплуатации – температура окружающего воздуха от -15 °C до +70 °C.

Важно! При использовании в составе установок, функционирующих на сжиженном газе, нижний температурный порог ограничен 0 °C.

Особенности:

Мультиблок (артикул 230628) оборудован серворегулятором давления, который обеспечивает модуляцию пламени горелки. Регулировочное устройство позволяет корректировать соотношение газ-воздух в пределах 0,75:1 до 3:1.

Реализована компенсация давления в камере сгорания и возможность корректировки нулевой точки.

Для стабильной работы в сложных промышленных условиях электрические компоненты надежно заизолированы от проникновения грязи и влаги – класс защиты IP 54.

Выходное давление определяет давление воздуха через импульсный трубопровод. Он должен соответствовать требованиям безопасности – выдерживать механические, термические нагрузки, не подвергаться разрушению и порче при контакте с химически активной средой. Рекомендуемый материал трубопровода – сталь.

При установке модуля необходимо исключить вероятность попадания конденсата в арматуру.

Стандартный способ монтажа позволяет использовать блок в составе брендовых горелок Cib Unigas, Oilon, Elco, Wieshaupt, Ecoflam, Riello, Baltur.

Плюсы устройства:

·         безопасность при работе с газами;

·         регулировка соотношения газо-воздушной смеси (от 0,75:1 до 3:1);

·         стандартный резьбовой фланец для соединения с элементами системы;

·         надежная защита от проникновения пыли и влаги (степень IP 54);

·         штатный фильтр предварительной очистки;

·         бесступенчатый плавный режим работы.

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 5 до 100 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: совместное;

·         Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Реле давления: GW 150 A5;

·         Встроенный фильтр: предварительный фильтр;

·         Класс пылевлагозащиты: IP 54;

·         Вес: 5.7 кг;

·         Габариты: 25.6x10x26.3 см.
