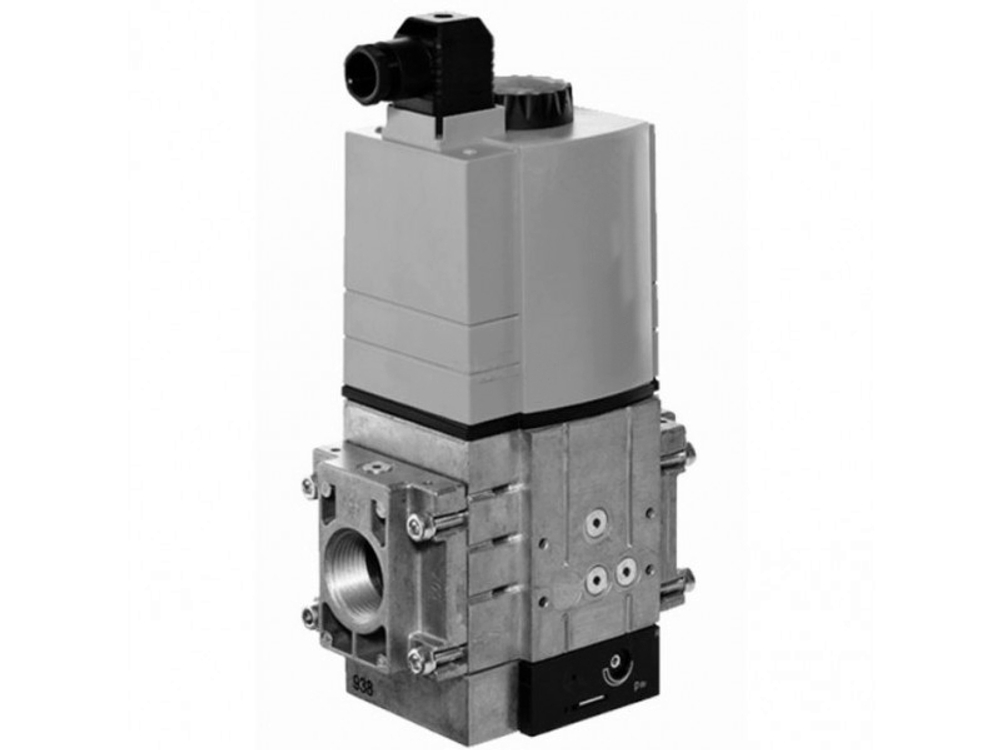

Газовый мультиблок альтернатива Dungs MBC-1200-SE-S02 (изготовитель ИП Волынская Н.Г.) представляет собой газовую линию в едином корпусе с высокой пропускной способностью и компактными габаритами. Устанавливается в состав горелок, используемых в промышленных котлах отопления и технологических установках. Обеспечивает автоматическое регулирование подачи газа и безопасную эксплуатацию газового оборудования.
Рабочие параметры:
· диапазон входного и выходного давления – 15-100 и 0-2 мбар (соответственно);
· максимальное давление – 100 мбар;
· управление клапанами – раздельное;
· минимальная, максимальная температура эксплуатации – -15 °C, +70 °C.
Комплектация:
Мультиблок (256623) включает следующий набор элементов:
· два электромагнитных запорных клапана А-класса;
· стандартный фильтр;
· реле минимального давления GW 150 A5;
· серворегулятор выходного давления.
· Монтаж в систему выполняется на резьбовые соединения Rp 1" - 2".
Блочная конструкция может дополнительно комплектоваться модулем проверки герметичности, системой контроля за работой газовых клапанов и прочими устройствами с учётом индивидуальных потребностей.
Особенности:
В конструкции использована телескопическая система клапанов. Автоматические ЭМ клапаны обеспечивают быстрое срабатывание.
Серворегулятор выполняет задачу поддержания оптимального соотношения газа и воздуха в горелках с воздуходувкой или предварительным смешением. Система защиты пламени от угасания способствует безопасной эксплуатации газового котла. Скорректировать заводские параметры можно при пуско-наладочных работах.
На корпусе мультиблока смонтирован датчик реле давления, который отслеживает минимальный уровень давления газа (реле включается при падении давления).
Конструкция оснащена надежной оболочкой, исключающей проникновение пыли и влаги (класс IP 54).
При изготовлении модуля использованы материалы, инертные к химическим компонентам газовоздушной смеси и стойкие к механическим, термическим воздействиям.
Монтаж блока выполняется горизонтально или вертикально (магнитом вверх).
Достоинства:
· автоматизация режима работы горелки;
· безопасная эксплуатация газового оборудования;
· высокая пропускная способность;
· штатный фильтр;
· настройка параметров давления с учётом потребностей;
· простой монтаж в систему при помощи резьбовых соединений;
· компактные размеры;
· защита электродеталей от внешних воздействий – класс IP 54.
Основные характеристики:
· Режим эксплуатации: серворегулятор давления;
· Максимальное избыточное давление: 100 мбар;
· Диапазон входного давления газа: от 15 до 100 мбар;
· Диапазон выходного давления: от 0 до 2 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Встроенный фильтр: стандартный фильтр, синий;
· Класс пылевлагозащиты: IP 54.
