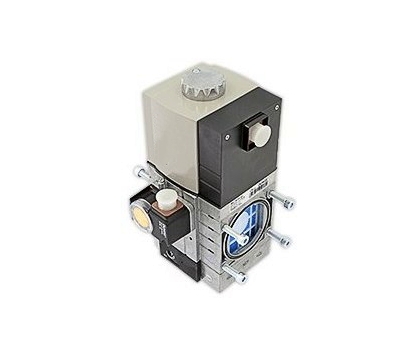

Газовый мультиблок альтернатива Dungs MBC-1200-SE-S22 (изготовитель ИП Волынская Н.Г.) – функциональное устройство для регулирования подачи газа и безопасной работы газового оборудования. Используется в крупных промышленных горелках с модулируемым горением пламени. Благодаря стандартному подключению применяется многими производителями, включая Elco, Wieshaupt, Ecoflam, Riello, Oilon, Baltur, Cuenod, Cib Unigas. Особенностью является резьбовое соединение и телескопическая система клапанов.
Газовый мультиблок (артикул 245623) состоит из следующих элементов газовой арматуры:
· реле давления GW 150 A5;
· двух электромагнитных клапанов А-класса с оперативным откликом;
· стандартного фильтра, удерживающего частицы грязи;
· серворегулятора выходного давления.
· Соединительная резьба – Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2".
Блочная конструкция может дополняться другими устройствами с учётом индивидуальных потребностей.
Рабочие параметры:
· диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно);
· максимальное избыточное давление газа – 360 мбар;
· управление ЭМ клапанами – раздельное;
· требования по условиям эксплуатации – температура от -15 °C до +70 °C.
Особенности мультиблока:
Для повышения безопасности работы газовой установки предусмотрена система защиты пламени от угасания.
Датчик реле давления, размещённый на корпусе, контролирует минимальный уровень давления газа перед первым клапаном (V1). В случае падения давления срабатывает реле давления.
Серворегулятор позволяет точно регулировать режим подачи газа в широком диапазоне расхода.
Для стабильной работы в условиях повышенной запылённости и влажности модуль обеспечен надежной защитной оболочкой (класс IP 54).
Благодаря использованию стандартной резьбы мультиблок подходит для многих модуляционных горелок известных фирм.
Преимуществами являются:
· высокая безопасность и энергоэффективность газовой системы;
· увеличенная пропускная способность;
· высокоточная корректировка параметров выходного давления;
· быстрый монтаж на стандартную резьбу;
· компактные размеры;
· высокая степень электрозащиты – IP 54;
· стандартный фильтр для защиты конструктивных элементов от поломок;
· возможность установки дополнительных устройств.
Основные характеристики:
· Режим эксплуатации: серворегулятор давления;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 20 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр, синий;
· Класс пылевлагозащиты: IP 54.
