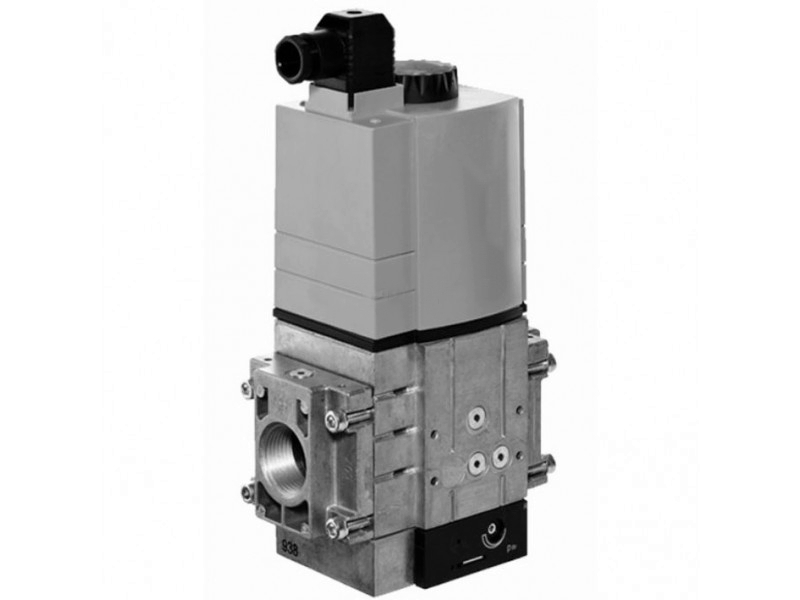

Газовый мультиблок альтернатива Dungs MBC-1200-SE-S302 (изготовитель ИП Волынская Н.Г.) плавно регулирует подачу газа и обеспечивает энергоэффективную работу горелки промышленного газового котла. Особенностью является телескопическая система клапанов и резьбовое подключение. Блок используется для модулируемых горелок большинства популярных брендов Weishaupt, Riello, Elco и пр.
Функциональные параметры:
· диапазон входного и выходного давления – 35-360 и 30-300 мбар (соответственно);
· максимальное давление – 360 мбар;
· управление запорными электромагнитными клапанами – раздельное;
· температурный режим эксплуатации – от -15 °C до +70 °C.
Мультиблок (243409) объединяет в небольшом корпусе ряд устройств:
· стандартный фильтр;
· реле минимального давления GW 150 A5;
· 2 запорных ЭМ быстро срабатывающих клапана А-класса;
· серворегулятор выходного давления.
Для подключения используются резьбовые соединения Rp 1" - 2".
Блок может дооснащаться модулем проверки герметичности, системой контроля за работой клапанов и другими устройствами, что обеспечивает возможность индивидуальной настройки оборудования.
В стандартную комплектацию не включены штекеры для клапанов и реле давления (заказываются отдельно).
Особенности:
Особенностью мультиблока является телескопическое строение штока клапана.
Система защиты от угасания пламени обеспечивает безопасную эксплуатацию газовой аппаратуры. На корпусе размещён датчик реле давления, который контролирует минимальный уровень давления газа (реле срабатывает при падении давления).
Серворегулятор поддерживает оптимальное соотношение газовоздушной смеси в горелках с воздуходувкой или предварительным смешением. Заводские настройки можно откорректировать при пусконаладочных работах.
Модуль имеет качественную изоляцию электрических компонентов – класс защиты IP 54, поэтому может использоваться в помещениях повышенной влажности и запылённости.
Преимущества:
· плавное регулирование режима работы горелки;
· безопасная эксплуатация газовой установки;
· высокая пропускная способность при сохранении небольших габаритов;
· штатный фильтр для удаления примесей;
· простой монтаж на резьбу;
· надежная защита электрических элементов – класс IP 54;
· возможность дооснащения.
Основные характеристики:
· Режим эксплуатации: серворегулятор давления
· Максимальное избыточное давление: 360 мбар
· Диапазон входного давления газа: от 35 до 360 мбар
· Диапазон выходного давления: от 30 до 300 мбар
· Управление клапанами V1 и V2: раздельное
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2"
· Электромагнитные клапаны V1 и V2: Класса А
· Реле давления: GW 150 A5
· Встроенный фильтр: стандартный фильтр, синий
· Класс пылевлагозащиты: IP 54.
