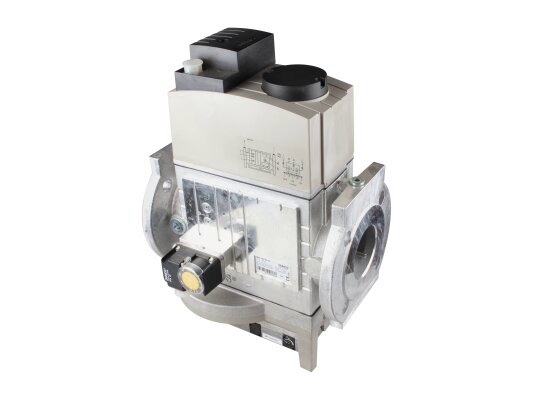

Газовый мультиблок альтернатива Dungs MBC-1900-SE-65 (изготовитель ИП Волынская Н.Г.) – модуль третьего поколения с повышенной пропускной способностью и компактными габаритами. Представляет собой линию по обработке газа перед его поступлением в горелку. Обеспечивает эффективную и безопасную работу средне- и высокомощных газовых установок. Особенность мультиблока – фланцевое соединение и возможность подключения внешней импульсной линии.
Компактный мультиблок (артикул 241741) объединяет устройства:
· реле давления GW 150 A5;
· два быстро срабатывающих клапана А класса;
· сетчатый фильтр 0,8 мм для защиты конструктивных элементов;
· серворегулятор выходного давления.
Соединение – фланцевое, стандарт DN 65.
Блок можно оснастить дополнительными устройствами с учётом производственных задач.
В комплект поставщика не входят штекеры для электроподключения и датчика реле давления (приобретаются отдельно).
Рабочие параметры:
· диапазон входного и выходного давления – 15-500 и 20-40 мбар (соответственно);
· максимальное избыточное давление газа – 500 мбар;
· управление ЭМ клапанами – раздельное;
· температурные условия – минимум -15 °C, максимум +70 °C.
Особенности мультиблока:
Безопасность работы газовой установки обеспечивает система защиты пламени от угасания.
Серворегулятор позволяет регулировать состав газовоздушной смеси. Базовые заводские параметры можно изменить в момент пуско-наладки при монтаже горелки с мультиблоком к системе отопления.
Стабильность выходного давления поддерживает внутренний импульсный трубопровод.
Для бесперебойной работы устройства предусмотрена надежная защита от пыли и влаги (класс IP 54).
Необходимость замены фильтра следует отслеживать по перепаду давления на входе и выходе сетчатого устройства.
Компактный и надежный мультиблок используется многими производителями: Baltur, Ecoflam, Wieshaupt, Cuenod, Oilon.
Преимуществами являются:
· безопасность и эффективность работы газового оборудования;
· входящее давление газа в магистрали подачи (максимум) – 500 мбар;
· большая пропускная способность;
· надежная защита электрических компонентов (класс IP 54);
· высокочувствительная регулировка параметров выходного давления;
· надежный фланцевый монтаж;
· компактные размеры;
· фильтр с сеткой 0,8 мм для защиты конструктивных элементов системы от сбоев;
· возможность дооснащения с учётом индивидуальных потребностей.
Основные характеристики
· Режим эксплуатации: серворегулятор давления
· Максимальное избыточное давление: 500 мбар
· Диапазон входного давления газа: от 15 до 500 мбар
· Диапазон выходного давления: от 20 до 40 мбар
· Управление клапанами V1 и V2: раздельное
· Тип соединения: DN 65
· Электромагнитные клапаны V1 и V2: Класса А
· Встроенный фильтр: сетка 0,8 мм
· Класс пылевлагозащиты: IP 54
