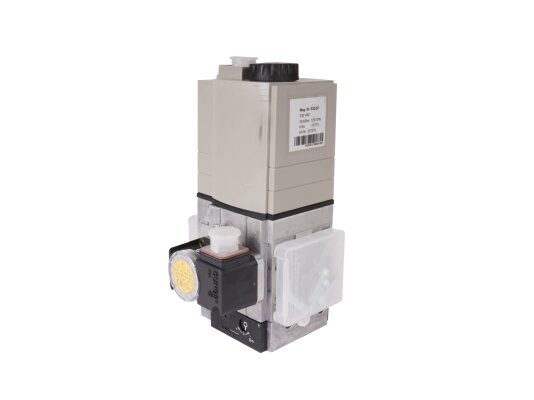

Газовый мультиблок альтернатива Dungs MBC-300-SE-S22 (изготовитель ИП Волынская Н.Г.) – компактная линия для безопасной работы горелок с модулируемым горением пламени. Используется многими производителями при создании своей продукции: Wieshaupt, Cuenod, Oilon, Baltur и Ecoflam. Устройство третьего поколения выделяется повышенными показателями пропускной способности и энергоэффективности. Особенность модуля – резьбовое подключение и телескопическая система клапанов.
Мультиблок (артикул 261645) объединяет в одной конструкции:
· два электромагнитных клапана А-класса с оперативным срабатыванием (управление – раздельное);
· стандартный фильтр для отсеивания грязевых частиц;
· реле давления газа GW 150 A5;
· серворегулятор выходного давления.
Газовый модуль подключается к системе с помощью резьбовых соединений Rp 1/2", Rp 3/4", Rp 1", Rp 1 1/4".
Для электроподключения блока и датчика реле давления требуется приобрести штекеры.
Блочная конструкция может дооснащаться другими устройствами, например, модулем проверки герметичности, Н.О. клапаном газопровода безопасности.
Основные рабочие параметры:
· диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно);
· максимальное избыточное давление газа – 360 мбар;
· управление электромагнитными клапанами – раздельное;
· требования по эксплуатационному режиму – температура воздуха не ниже -15 °C, не выше +70 °C.
Особенности:
Система защиты от угасания пламени обеспечивает безопасную работу газового оборудования. На корпусе мультиблока смонтирован датчик реле давления, который срабатывает при достижении минимального уровня давления.
Серворегулятор давления поддерживает оптимальный состав газовоздушной смеси. Установка параметров осуществляется в момент пуско-наладочных работ. Стабильность выходного давления обеспечивает внутренний импульсный трубопровод.
Электрические детали надежно защищены от воздействия пыли и влаги – герметичная конструкция корпуса отвечает стандарту IP 54.
Благодаря типовым посадочным размерам, компактным габаритам и отличным эксплуатационным характеристикам мультиблок подходит для горелок большинства брендов.
Преимущества:
· система защиты пламени от угасания;
· высокочувствительная настройка состава смеси «газ-воздух»;
· безопасная работа газового оборудования;
· повышенная пропускная способность;
· надежная резьбовая посадка;
· изоляция электрических компонентов от внешних воздействий (IP 54);
· компактные габариты;
· фильтр для отсеивания загрязнений.
Основные характеристики
· Режим эксплуатации: серворегулятор давления;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 20 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1/2", Rp 3/4", Rp 1", Rp 1 1/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр, синий;
· Класс пылевлагозащиты: IP 54.
