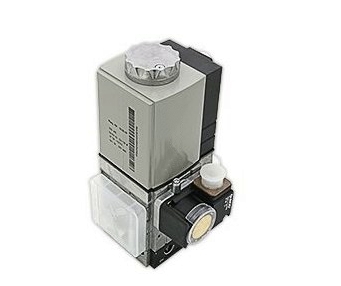

Газовый мультиблок альтернатива Dungs MBC-300-SE-S302 (изготовитель ИП Волынская Н.Г.) – устройство третьего поколения, автоматизирующее режим работы газовой горелки. В конструкции использована телескопическая система клапанов и резьбовое соединение, что обеспечило повышенную пропускную способность и компактные габариты. Основной областью использования являются газовые рампы модулируемых горелок. Мультиблоки этой серии используются большинством ведущих брендов: Elco, Weishaupt, Riello и пр.
Основные характеристики:
· диапазон входного и выходного давления – 35-360 и 30-300 мбар (соответственно);
· максимальное давление – 360 мбар;
· управление клапанами – раздельное;
· температура эксплуатации – от -15 °C до +70 °C.
В небольшом корпусе соединены следующие элементы газовой арматуры:
· 2 ЭМ-х клапана А-класса с оперативным срабатыванием;
· штатный фильтр, обеспечивающий тонкую очистку;
· датчик реле давления;
· серворегулятор выходного давления.
Мультиблок (артикул 261647) соединяется с системой с помощью резьбовых отверстий Rp 1/2" - 1 1/4".
Блок может комплектоваться другими устройствами (модулем проверки герметичности, системой контроля за работой газовых клапанов и пр.) для обеспечения индивидуальных параметров системы подачи газа.
Особенности:
Серворегулятор давления позволяет регулировать подачу газа с высокой точностью в широкой амплитуде расхода.
На корпусе смонтирован датчик реле давления, функция которого – отслеживать минимальный уровень давления газа перед клапаном V1 (реле давления включается при падении давления).
Система защиты пламени от угасания обеспечивает безопасную работу газового оборудования.
Для стабильной работы в сложных условиях производства модуль снабжён надёжной оболочкой класса IP 54.
Регулирование давления происходит после второго ЭМ клапана. Поэтому запальная линия в межклапанном пространстве требует монтажа стабилизатора давления.
При изготовлении мультиблока использованы долговечные материалы: корпус – из алюминиевого литья, мембраны, уплотнители – из НБК, силопрена, электропривод – из стали, латуни, алюминия. Такое исполнение обеспечивает большой запас прочности и длительную службу.
Достоинства:
· надежная и эффективная работа горелки;
· точная регулировка выходного давления;
· высокая пропускная способность;
· компактные габариты;
· простой монтаж в газопровод с помощью резьбовых соединений;
· возможность комплектации горелок многих крупных брендов;
· качественная защита уязвимых компонентов – класс IP 54;
· штатный фильтр, удерживающий мелкие загрязнения;
· возможность дооснащения под индивидуальные потребности.
Основные характеристики;
· Режим эксплуатации: серворегулятор давления;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 35 до 360 мбар;
· Диапазон выходного давления: от 30 до 300 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1/2", Rp 3/4", Rp 1", Rp 1 1/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр, синий;
· Класс пылевлагозащиты: IP 54.
