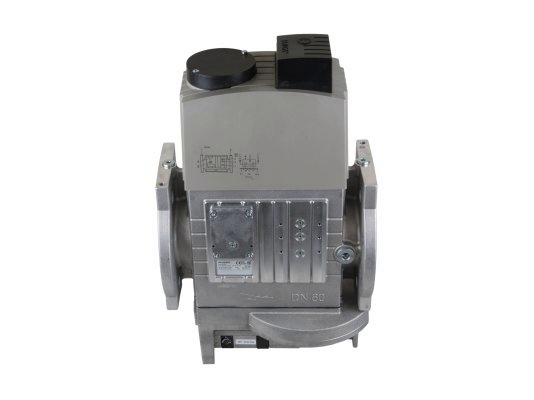

Газовый мультиблок альтернатива Dungs MBC-3100-SE-80 (изготовитель ИП Волынская Н.Г.) обеспечивает безопасную работу отопительного котла и экономичный расход газа. Устройство третьего поколения характеризуется повышенной пропускной способностью и компактными размерами. Применяется многими крупными производителями средне- и высокомощных горелок с модулируемым горением пламени. Особенностью является фланцевое подключение и возможность монтажа внешней импульсной линии.
Мультиблок (артикул 244295) включает следующие элементы:
· реле давления GW 150 A5;
· два быстро срабатывающих клапана А класса;
· фильтр-сетку 0,8 мм для защиты деталей от грязи и мусора;
· серворегулятор выходного давления.
· Соединение – фланцевое, стандарт DN 80.
Модуль можно дооснастить блоком проверки герметичности, Н.О. клапаном газопровода безопасности и другими устройствами.
Штекеры для подключения модуля и датчика реле давления не входят в поставляемую комплектацию.
Рабочие параметры:
· диапазон входного и выходного давления – 15-500 и 20-40 мбар (соответственно);
· максимальное избыточное давление газа – 500 мбар;
· управление ЭМ клапанами – раздельное;
· допустимая температура окружающей среды – от -15 °C до +70 °C.
Особенности модуля
Мультиблок предотвращает угасание пламени при работе горелки. На корпусе встроен датчик минимального давления.
Серворегулятор позволяет точно настраивать параметры газовоздушной смеси. Базовые установки можно откорректировать при пуско-наладке оборудования.
Стабильные показатели выходного давления поддерживаются внутренним импульсным трубопроводом.
Для надежной работы модуля в сложных эксплуатационных условиях корпус имеет герметичную оболочку (класс IP 54).
Благодаря стандартной посадке газовый мультиблок используется практически всеми крупными производителями горелок: Baltur, Ecoflam, Wieshaupt, Cuenod, Oilon.
Преимущества:
· повышение безопасности и энергоэффективности работы газового котла;
· высокая пропускная способность;
· качественная изоляция электрических деталей (класс IP 54);
· возможность подключения внешней импульсной линии;
· высокочувствительная настройка параметров выходного давления;
· надежное фланцевое соединение;
· миниатюрные размеры;
· сетчатый фильтр, удерживающий все примеси размером от 0,8 мм;
· возможность дополнительного оснащения.
Основные характеристики:
· Режим эксплуатации: серворегулятор давления;
· Максимальное избыточное давление: 500 мбар;
· Диапазон входного давления газа: от 15 до 500 мбар;
· Диапазон выходного давления: от 20 до 40 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: DN 80;
· Электромагнитные клапаны V1 и V2: Класса А;
· Встроенный фильтр: сетка 0,8 мм;
· Класс пылевлагозащиты: IP 54.
