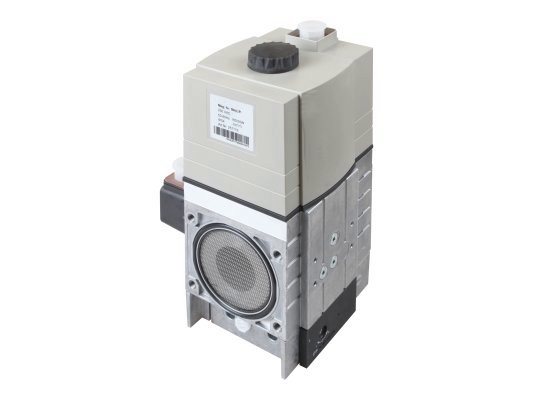

Газовый мультиблок альтернатива Dungs MBC-700-SE-S22(изготовитель ИП Волынская Н.Г.) входит в серию устройств третьего поколения, обеспечивающих высокую безопасность и энергоэффективность работы газовой горелки. Конструкция имеет телескопическую систему клапанов и резьбовое соединение, характеризуется высокой пропускной способностью и компактными размерами. Областью использования являются преимущественно газовые рампы горелок с модулируемым горением пламени.
Основные характеристики:
· диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно);
· максимальное давление – 360 мбар;
· управление электромагнитными клапанами – раздельное;
· эксплуатационная температура – от -15 °C до +70 °C.
В одном корпусе объединены:
· два быстро открывающихся ЭМ-х клапана А-класса;
· реле давления GW 150 A5;
· стандартный фильтр, удаляющий мелкие частицы грязи;
· серворегулятор выходного давления.
Газовый модуль (артикул 261646) имеет резьбовые соединения диаметром Rp 1-2 дюйма.
Модульная конструкция может оснащаться дополнительными приспособлениями с учётом индивидуальных потребностей (блоком проверки герметичности, системой контроля работы газовых клапанов и другими устройствами).
Штекеры для подключения блока не включены в набор поставки.
Особенности:
Мультиблок выполнен из износостойких материалов, совместимых с компонентами газа: корпус – из литого алюминия, мембраны и уплотнители – из НБК и силопрена, электропривод – из стали, латуни и алюминия.
Благодаря стандартному соединению, газовый модуль подходит для горелок популярных фирм Weishaupt, Riello, Elco и др.
Для повышения безопасности работы газового оборудования предусмотрена система защиты пламени от угасания.
На корпусе размещён датчик реле давления, задачей которого является отслеживание минимального уровня давления газа перед клапаном V1. Реле давления включается в случае падения давления.
Серворегулятор позволяет точно настраивать параметры подачи газа в широком диапазоне расхода.
Класс защиты IP 54 гарантирует бесперебойную работу модуля в непростых производственных условиях.
Регулировка давления выполняется после второго ЭМ клапана. Это требует установки стабилизатора давления на запальной линии.
Достоинства:
· автоматизация режима работы горелки;
· повышение безопасности при работе с газом;
· высокоточная регулировка выходного давления;
· увеличенная пропускная способность;
· лёгкий монтаж в систему на стандартную резьбу;
· компактные размеры;
· возможность установки в горелки известных мировых брендов;
· качественная электрозащита – класс IP 54;
· штатный фильтр для отсеивания загрязнений;
· длительная заводская гарантия;
· возможность дополнительного оснащения с учетом потребностей.
Основные характеристики
· Режим эксплуатации: серворегулятор давления;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 20 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр, синий;
· Класс пылевлагозащиты: IP 54.
