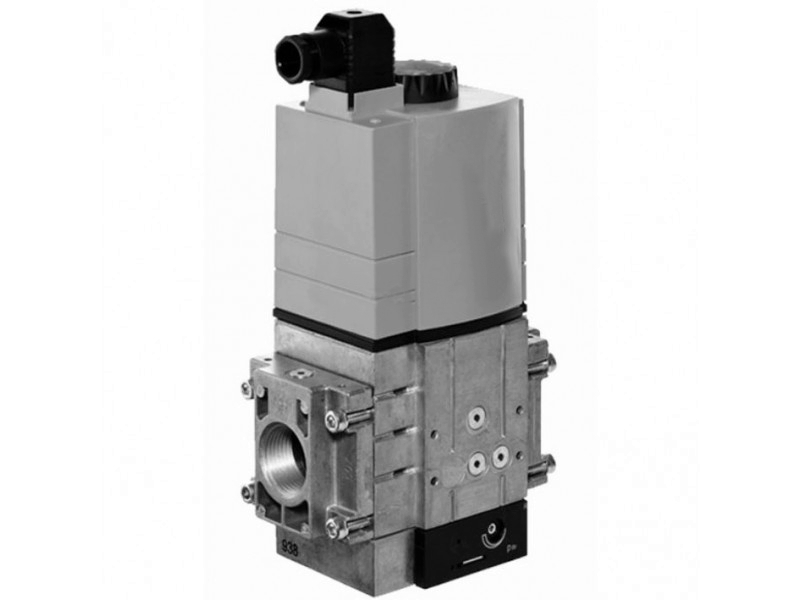

Устройство третьего поколения, объединившее в одном компактном корпусе газовую линию для безопасной работы промышленной горелки – газовый мультиблок альтернатива Dungs MBC-700-SE-S302 (изготовитель ИП Волынская Н.Г.) . В конструкции использована телескопическая система клапанов и резьбовое подключение, что способствует повышению пропускной способности и энергоэффективности газового оборудования. Мультиблок обеспечивает автоматизацию режима подачи газа в модулируемых горелках Elco, Weishaupt, Riello и пр.
Основные характеристики:
· диапазон входного и выходного давления – 35-360 и 30-300 мбар (соответственно);
· максимальное давление – 360 мбар;
· управление клапанами – раздельное;
· температура эксплуатации – от -15 °C до +70 °C.
Мультиблок (261648) объединяет в одной конструкции следующие элементы:
· два ЭМ клапана А-класса с быстрым срабатыванием;
· стандартный фильтр;
· реле давления GW 150 A5;
· серворегулятор выходного давления.
Соединение с газовым оборудованием осуществляется на резьбу Rp 1" - 2".
Для решения индивидуальных задач возможна установка дополнительных устройств: модуля проверки герметичности, системы контроля за работой газовых клапанов и др.
Набором поставки не предусмотрены штекеры для электроподключения модуля и датчика реле давления (требуется приобрести отдельно).
Особенности:
Система защиты пламени от угасания гарантирует безопасную работу газовой аппаратуры. Серворегулятор давления поддерживает оптимальный состав газо-воздушной смеси. Корректировка заводских параметров выполняется при пусконаладочных работах.
На корпусе размещён датчик реле давления, контролирующий минимальный уровень давления газа (реле срабатывает при падении давления).
Мультиблок имеет надежную защитную оболочку, исключающую проникновение пыли и влаги к электрическим деталям (класс IP 54).
Регулировка выходного давления происходит после второго ЭМ клапана.
Конструкция изготовлена из материалов, стойких к компонентам рабочей среды, механическим и термическим воздействиям: корпус – из алюминиевого литья, мембраны, уплотнители – из НБК, силопрена, электропривод – из стали, латуни, алюминия. Благодаря такому исполнению обеспечен значительный эксплуатационный ресурс устройства.
Достоинства:
· стабильное горение пламени;
· безопасность эксплуатации газовой установки;
· точная регулировка выходного давления;
· высокая пропускная способность;
· простой монтаж в систему с помощью резьбовых соединений;
· компактные габариты;
· фильтр для очистки рабочей среды от примесей;
· надежная защита электрических деталей – класс IP 54;
· установка в горелки многих фирм.
Основные характеристики:
· Режим эксплуатации: серворегулятор давления;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 35 до 360 мбар;
· Диапазон выходного давления: от 30 до 300 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр, синий;
· Класс пылевлагозащиты: IP 54.
