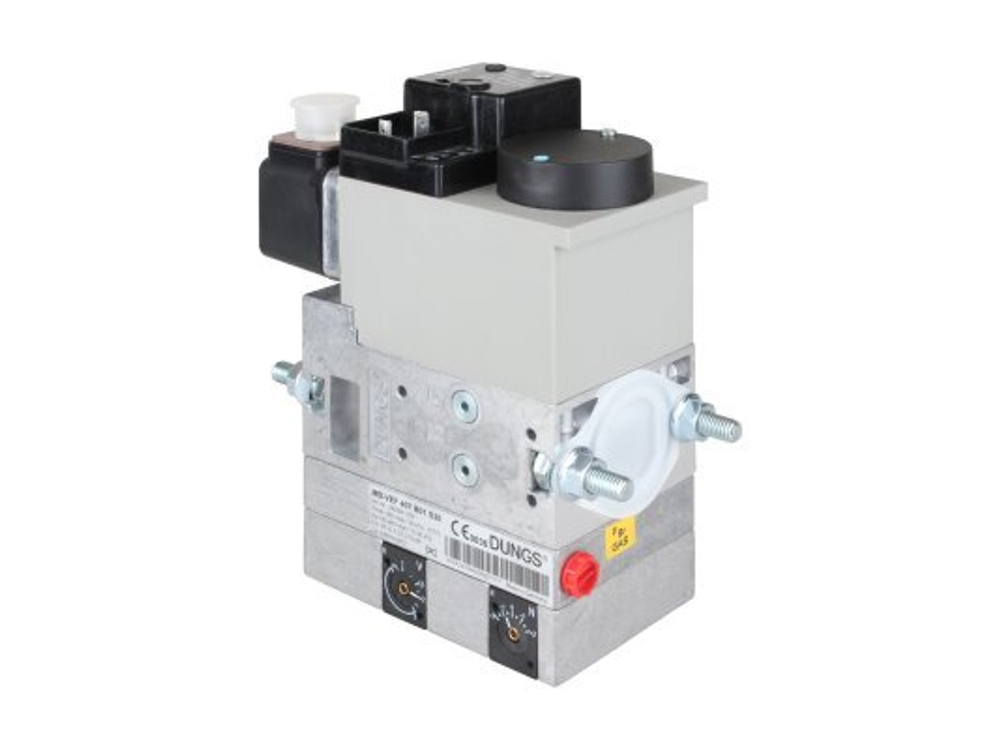

Газовый мультиблок альтернатива Elco MB-VEF 407 B01 S10 RP 3/4 IMPULS, арт: 13020612 (изготовитель ИП Волынская Н.Г.) – универсальное многофункциональное устройство автоматического управления и регулирования подачи газа в компактном корпусе. Обеспечивает оптимальный состав газовоздушной смеси для эффективного горения, герметичное перекрытие потока для безопасной работы модулируемых газовых и комбинированных горелок промышленных систем отопления. Рассчитана на давление 360 мбар. Благодаря модульной конструкции может комплектоваться дополнительным оборудованием.
Состав мультиблока MB-VEF:
· два предохранительно-запорных электромагнитных клапана класса А по EN 161;
· реле для контроля достаточности давления входящего газа;
· регулятор состава газовоздушной смеси класса А по EN88 с предварительно настроенным давлением;
· фильтр из мелкой 2-слойной сетки для очистки газа (заменяется только путем демонтажа арматуры).
В комплект поставки не входят резьбовые фланцы и штекеры. Их можно заказать отдельно.
На мультиблок можно установить блок проверки герметичности клапанов и другие устройства.
Особенности и характеристики:
· электромагнитные нормально-закрытые клапаны с раздельным управлением;
· быстрое закрытие и открытие (<1 сек.) клапанов;
· точность выходных параметров давления, высокочувствительная настройка;
· регулирование соотношения от 0,75: 1 до 3: 1, установка нуля;
· применение в промышленных системах сжигания газа с давлением не более 360 мбар;
· соединение для подачи давления в топку;
· рабочая среда: газы I-III семейства и другие нейтральные газы;
· быстрое и надежное присоединение с помощью резьбы;
· места для подключения устройств контроля давления G1/8";
· защита электрических контактов от пыли и брызг воды (стандарт IP 54);
· диапазон эксплуатационных температур: -15...+70 °C;
· высокая пропускная способность;
· установка в систему вертикально с магнитом, размещенным сверху;
· электрическое подключение клапанов и реле – штекерный разъем.
· Конструкция и условия эксплуатации:
Мультиблок собран в компактном корпусе, что уменьшает габариты газовой линии. На входе размещено грязеулавливающее сито. Корпус отлит под давлением из алюминия, электропривод изготовлен из стали, латуни, алюминия. Материал мембраны и уплотнений – углеводородостойкий NBR каучук, силопрен, что позволяет эксплуатировать оборудование при минусовых температурах. Рабочий диапазон: -15...+60 °C. Для систем, использующих сжиженный газ, допустимые температуры: 0...+60 °C.
Реле минимального давления размещено перед первым клапаном, контролирует достаточность давления газа для нормальной работы горелки. На корпусе предусмотрены многочисленные точки для измерения давления.
Применение
Газовые мультиблоки MB-VEF используются в промышленных горелках с наддувом, предварительным смешением газа и воздуха с модуляционным и двухступенчатым плавным регулированием мощности. Благодаря универсальным соединительным размерам, компактным габаритам модуль подходит для горелок многих производителей, в т. ч. Baltur, Riello, Wieshaupt, Elco, Oilon и др.
Основные характеристики
· Режим эксплуатации: бесступенчатый плавный;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 5 до 100 мбар;
· Диапазон выходного давления: от 0.5 до 100 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 3/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Класс пылевлагозащиты: IP 54.
