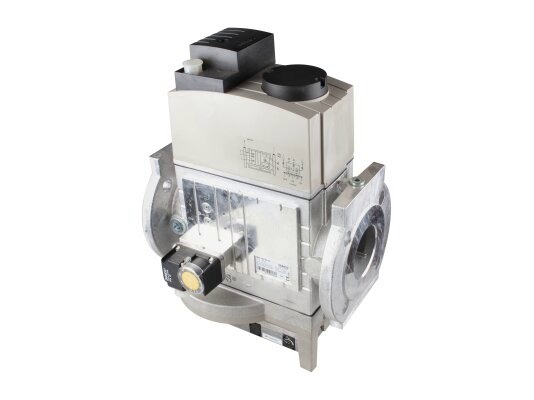

Газовый мультиблок альтернатива Elco MBC-1900-SE-65, арт: 65311844 (изготовитель ИП Волынская Н.Г.) – функциональный блок с повышенной пропускной способностью и компактными габаритами. Встраивается в системы автоматического управления подачей газа промышленных горелок. Точное регулирование, широкий диапазон входного давления, высокие скорости потока, надежное срабатывание положительно влияют на эффективность применения блока в газовых установках средней и высокой мощности.
В единый модуль MBC-1900-SE интегрированы:
· реле контроля минимального давления;
· два э/м запорных клапана класса А по EN161;
· серворегулятор давления класса А по EN88;
· сито на входе потока, размер отверстий 0,8 мм.
Должен быть подключен подходящий газовый фильтp (газоочиститель). Дополнительно можно оснастить мультиблок другими устройствами: реле максимального давления, блоком контроля герметичности VPS и пр.
Основные характеристики и особенности:
· применение в установках с давлением 15-500 мбар;
· рабочая среда – газ семейства I-III, нейтральные газы,
· диапазон настройки пружины регулятора: 20-40 мбар;
· быстрое закрытие и быстрое размыкание э/м клапанов (<1 сек.);
· раздельное управление э/м клапанами;
· высокая точность регулирования давления в широком диапазоне входных давлений;
· рабочее напряжение: 230 В, -15%, +10%;
· экономичное энергопотребление;
· повышенная пропускная способность;
· присоединение с помощью резьбовых фланцев DN 65;
· класс защиты электрических компонентов от пыли/ влаги IP 54;
· штекерный тип соединения в соответствии с DIN EN 175301-803;
· снятие и замена сетчатого фильтра без необходимости демонтажа арматуры;
· внутренняя импульсная трубка, по запросу – внешняя;
· литой алюминиевый корпус, материал комплектующих и прокладок – сталь, латунь, алюминий, синтетический каучук;
· эксплуатация при температурах -15...+60°C.
Газовый мультиблок Elco MBC-1900-SE-65 может размещаться в системе в вертикальном положении с расположенным вверх магнитом.
Достоинства:
· комбинированная компактная конструкция;
· высокочувствительная настройка выходного давления;
· быстрое срабатывание э/м клапанов, герметичное запирание газа;
· повышенная пропускная способность;
· простой и надежный монтаж на резьбовые фланцы;
· встроенное сито для удержания грязи;
· надежная защита электрических компонентов, класс IP54.
Газовые мультиблоки MBC...SE испытаны, сертифицированы по стандартам ЕС, допущены к эксплуатации.
Основные характеристики:
· Режим эксплуатации: серворегулятор давления;
· Максимальное избыточное давление: 500 мбар;
· Диапазон входного давления газа: от 15 до 500 мбар;
· Диапазон выходного давления: от 20 до 40 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: DN 65;
· Электромагнитные клапаны V1 и V2: Класса А;
· Встроенный фильтр: сетка 0,8 мм;
· Класс пылевлагозащиты: IP 54;
· Вес: 3 кг.
