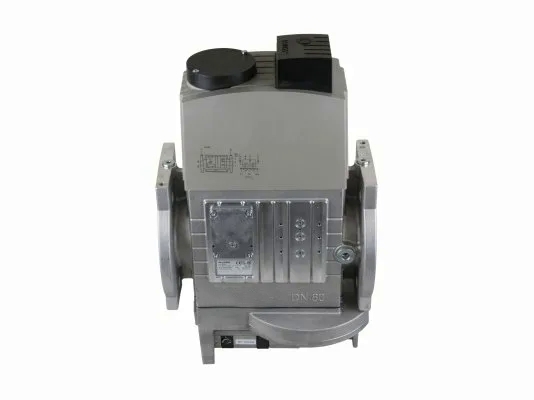

Газовый мультиблок альтернатива Elco MBC-3100-SE-80, арт: 65311845 (изготовитель ИП Волынская Н.Г.) служит для поддержания стабильного давления газа перед горелкой и подачи в оптимальном объеме. Обеспечивает стабильную, энергоэффективную и безопасную эксплуатацию котла. Совмещает в компактной модульной конструкции несколько устройств с разными функциями, что позволяет экономить рабочее пространство и ресурсы на монтаж в систему.
В конструкцию блока MBC-3100-SE интегрированы устройства:
· реле минимального давления газа;
· два электромагнитных запорных клапана класса А по EN 161;
· серворегулятор давления класса А по EN 88 с заводской настройкой пружины;
· сетчатый фильтр для улавливания частиц грязи размером от 0,8 мм.
Корпус и элементы конструкции устойчивы с составу газообразной среды, износу, изготовлены из алюминия, стали, латуни, мембраны и уплотнения – из синтетического каучука.
Особенности и ключевые параметры:
· применение в системах с входящим давлением 15-500 мбар;
· предустановленная настройка пружины регулятора 20-40 мбар;
· работа от электрической сети: 230 В, -15%, +10%;
· быстрое закрытие и быстрое открытие клапанов, <1 сек.;
· высокая точность регулирования в широком диапазоне входных давлений;
· класс защиты от пыли и влаги IP 54;
· повышенная пропускная способность;
· внутренний импульсный трубопровод для оптимальной стабильности давления;
· штекерное подключение по DIN EN 175301-803;
· диапазон операционных температур: -15...+60°C.
Газовая рампа серии МВС может использоваться для газов семейства I-III и другой нейтральной газообразной среды. Подходит для горелок на биогазе при содержании H2S < 0,1%. Запрещено использовать устройство для жидких углеводородов в связи с разрушающим воздействием на уплотнительный материал.
Достоинства:
· многофункциональность, компактные размеры;
· быстрое срабатывание э/м клапанов;
· повышенная пропускная способность;
· точные, стабильные параметры давления перед горелкой;
· высокий уровень пыле-, влагозащиты;
· сетчатый фильтр перед газорегуляторным узлом.
Газовый мультиблок Elco MBC-3100-SE может монтироваться в систему в вертикальном положении с вертикально расположенным магнитом. Интеграция осуществляется с помощью фланцевых соединений DN 80 по EN 1097-1. Базовое исполнение подходит для монтажа слева от горелки. Для размещения справа требуется переместить реле минимального давления на противоположную сторону блока клапанов. Для снижения нагрузки производитель рекомендует использовать специальные опоры.
Основные характеристики:
· Режим эксплуатации: серворегулятор давления;
· Максимальное избыточное давление: 500 мбар;
· Диапазон входного давления газа: от 15 до 500 мбар;
· Диапазон выходного давления: от 20 до 40 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: DN 80;
· Электромагнитные клапаны V1 и V2: Класса А;
· Встроенный фильтр: сетка 0,8 мм;
· Класс пылевлагозащиты: IP 54.
