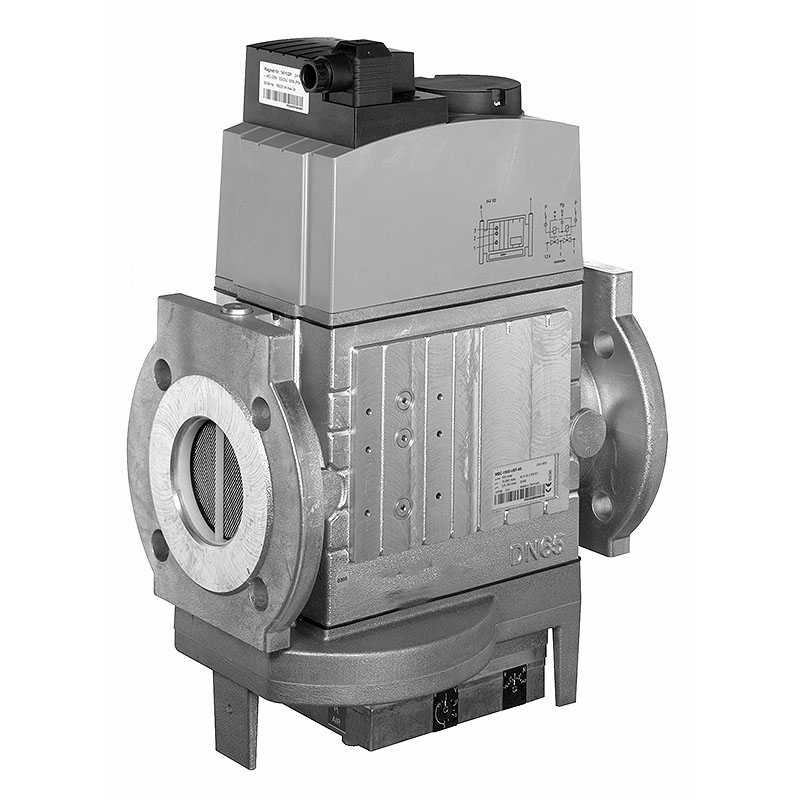

Газовый мультиблок альтернатива Elco MBC-5000-SE-100, арт: 65311846 (изготовитель ИП Волынская Н.Г.) предназначен для оснащения мощных горелок промышленных и технологических установок. Совмещает в едином корпусе различные устройства для регулирования и подачи газа на горелку. Обеспечивает безопасную, эффективную и стабильную работу системы сжигания топлива. Модульная конструкция позволяет подключать дополнительное оборудование.
В мультиблок входят:
· реле контроля минимально допустимого давления газа для нормальной работы котла;
· 2 автоматических запорных клапана класса А по стандарту EN 161;
· серворегулятор давления класса А по EN 88 с настройкой пружины 20-40 мбар;
· сетчатый фильтр с отверстиями 0,8 мм для удаления загрязнений.
Сетку необходимо заменять при засорении для безопасной и производительной работы горелки. Требуется также установить основной газовый фильтр.
Важные характеристики и особенности:
· применение в установках с давлением газа 15-500 мбар;
· быстрое закрытие и быстрое открытие клапанов, <1 сек.;
· параметры электропитания: 230 В, допустимое отклонение -15%, +10%;
· стабильное давление подачи, поддержание точных выходных параметров;
· повышенная пропускная способность;
· возможность дооснащения (установка блока контроля герметичности и пр.);
· защита от воздействия пыли/влаги по стандарту IP 54;
· интеграция в систему с помощью монтажных фланцев DN 100;
· электрическое подключение через штекер по DIN EN 175301-803;
· внутренний импульсный трубопровод для оптимальной стабильности давления;
· компактный корпус из литого алюминия, материал комплектующих – сталь, латунь, алюминий, синтетический каучук;
· допустимые температуры эксплуатации: -15...+60°C.
Применение
Газовая рампа серии Elco MBC используется в системах, сжигающих газ семейства I-III и другие нейтральные газообразные среды. Подходит для биогаза при содержании H2S < 0,1%. Мультиблок нельзя использовать для жидких углеводородов, т. к. они приводят к разрушению материала уплотнений.
Достоинства:
· совмещение в одном корпусе нескольких устройств;
· высокочувствительная настройка выходного давления;
· быстрое срабатывание э/м клапанов;
· повышенная пропускная способность;
· возможность подключения дополнительных устройств;
· надежная пыле-, влагозащита, класс IP 54.
Газовые мультиблоки Elco MBC-5000-SE интегрируются в систему в вертикальном положении с вертикально размещенной катушкой. В базовой сборке блок подходит для крепления слева от горелки. Чтобы избежать чрезмерной нагрузки, рекомендуется использовать поддержку газовой рампы в виде специальной опоры.
Основные характеристики:
· Режим эксплуатации: серворегулятор давления;
· Максимальное избыточное давление: 500 мбар;
· Диапазон входного давления газа: от 15 до 500 мбар;
· Диапазон выходного давления: от 20 до 40 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: DN 100;
· Электромагнитные клапаны V1 и V2: Класса А;
· Встроенный фильтр: сетка 0,8 мм;
· Класс пылевлагозащиты: IP 54.
