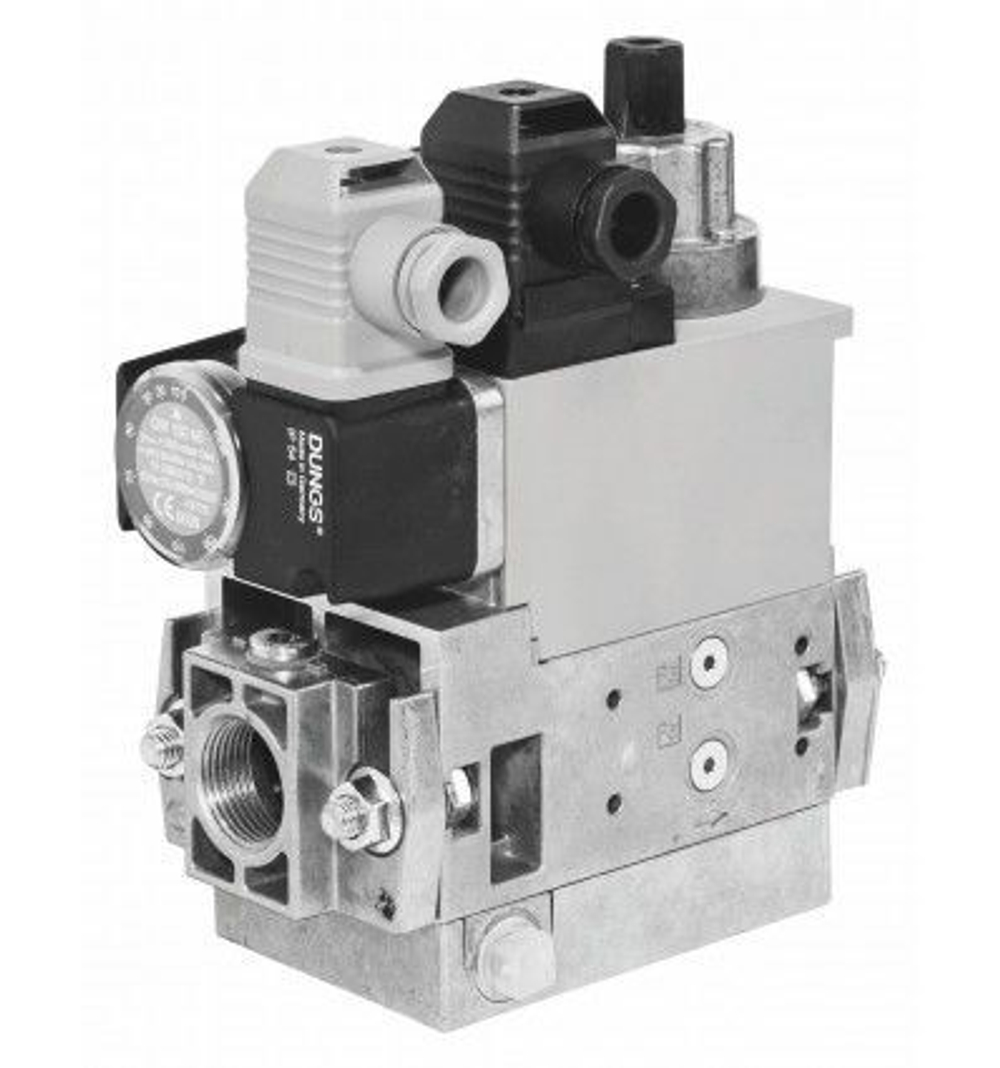

Газовый мультиблок DUNGS MB-DLE 407 B01 S20, арт. 226561 — одноступенчатый газорегуляторный узел для промышленных горелок

Мультифункциональный блок GasMultiBloc DUNGS MB-DLE 407 B01 S20, (альтернатива ИП Волынская Н.Г.) арт. 226561 — это компактное универсальное устройство, объединяющее в одном корпусе фильтр тонкой очистки, регулятор давления и два электромагнитных запорных клапана, что избавляет от необходимости сборки громоздкой газовой рампы из отдельных компонентов. Модель DUNGS MB-DLE 407 B01 S20 предназначена для одноступенчатого режима эксплуатации и широко применяется в газовых горелках средней и большой мощности ведущих мировых производителей (Weishaupt, Riello, Baltur, Elco, Oilon, CIB Unigas), а также в котельных и технологических установках, где требуется надежное, компактное и сертифицированное газовое оборудование.

Технические характеристики DUNGS MB-DLE 407 B01 S20

• Оригинальный артикул DUNGS: 226561.
• Модель: MB-DLE 407 B01 S20.
• Мощность / типоразмер: 407 кВт.
• Режим эксплуатации: одноступенчатый.
• Напряжение питания: 230 В, 50/60 Гц.
• Энергопотребление (пуск / работа): 74 ВА / 60 ВА.
• Время безопасной непрерывной работы: ED 33% при 3 мин.
• Максимальное избыточное давление: 360 мбар (36 кПа).
• Диапазон входного давления: 15-360 мбар.
• Диапазон выходного давления (настройка): 4-20 мбар.
• Присоединение: фланцевое (резьба) Rp 3/4" (DN20).
• Класс пылевлагозащиты: IP54.
• Рабочая температура окружающей среды: от -15 до +70 °C.
• Материал корпуса: алюминий.
• Управление клапанами V1 и V2: совместное (одновременное).
• Тип клапанов: электромагнитные, класс А (согласно DIN EN 161).
• Встроенный фильтр: есть (сетчатый, стандартный).
• Встроенное реле давления: GW 150 A5 (контроль минимального давления).
• Габариты (с фланцами, В×Ш×Г): 200×120×151 мм.
• Вес: 2.5 кг (по данным некоторых источников 2.35 кг).
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Альтернативные артикулы и коды

• 132724 — альтернативный артикул.
• 23371 Baltur — артикул для горелок Baltur.
• 0089242 — альтернативный артикул.
• 13016716 / 13012424 — артикулы в дистрибьюторских сетях.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.

Устройство и принцип работы

• Компактная моноблочная конструкция: Газовый мультиблок MB-DLE 407 B01 S20 объединяет в одном алюминиевом корпусе несколько ключевых компонентов газовой рампы: фильтр тонкой очистки, пропорциональный регулятор давления, два электромагнитных запорных клапана класса А и датчик-реле минимального давления газа GW 150 A5. Это упрощает монтаж, экономит место и повышает надёжность.
• Принцип действия: Газовый поток поступает через входное отверстие и проходит через встроенный сетчатый фильтр, который задерживает механические примеси. Затем газ проходит через первый электромагнитный клапан V1 (быстрое открытие/закрытие). Далее газ попадает в камеру регулятора, где поддерживается заданное стабильное выходное давление (настраивается от 4 до 20 мбар). После регулятора газ проходит через второй электромагнитный клапан V2. Особенность данной модели — медленное (плавное) открытие клапана V2, что обеспечивает мягкий розжиг горелки и предотвращает хлопки при воспламенении. Скорость открытия регулируется. Оба клапана управляются совместно — при подаче напряжения они открываются/закрываются одновременно.
• Встроенный контроль минимального давления: Датчик-реле давления GW 150 A5 контролирует уровень давления газа перед первым клапаном (во входной камере). Если давление падает ниже заданной уставки, реле размыкает цепь безопасности, и система управления горелкой блокирует запуск или аварийно останавливает работу.

Особенности конструкции и преимущества

• Медленное открытие клапана V2: Ключевая особенность модели — клапан на выходе регулятора (V2) открывается медленно, а клапан на входе (V1) быстро. Это обеспечивает плавный, щадящий розжиг горелки, исключая резкие скачки давления и хлопки.
• Регулировка расхода и скорости открытия: На клапане V2 предусмотрена регулировка расхода газа (дроссель), а также возможность настройки скорости его открытия (гидравлическая задержка).
• Встроенный фильтр: Наличие фильтра защищает внутренние элементы (клапаны, регулятор) от загрязнений, которые могут попасть с газом из газопровода. Однако, обязательна установка основного фильтра перед мультиблоком для максимальной защиты. Фильтр мультиблока является дополнительной ступеней очистки.
• Высокая пропускная способность: Применение двойного седла клапанов обеспечивает высокий коэффициент расхода при низком перепаде давления.
• Удобство интеграции и дооснащения: На корпус мультиблока могут монтироваться дополнительные устройства: второй датчик-реле давления, блок контроля герметичности (VPS), клапан для запальной линии и т.д.
• Устойчивость к внешним воздействиям (IP54): Корпус со степенью защиты IP54 (защита от пыли и водяных брызг) позволяет монтировать мультиблок в стандартных котельных, а также в помещениях с повышенной влажностью.
• Регулировка выходного давления осуществляется на клапане V1: Это важная конструктивная особенность: стабилизатор выходного давления интегрирован в линию, проходящую через клапан V1, что позволяет подключать запальную линию из межклапанного пространства без необходимости установки дополнительного стабилизатора.
• Гибкость монтажа: Мультиблок может монтироваться в любом положении (горизонтально, вертикально) с ориентацией магнитов электромагнитных катушек вверх.

Области применения

• Промышленные и коммунальные котельные с одноступенчатыми газовыми горелками.
• Водогрейные и паровые котлы средней и большой мощности.
• Технологические печи, воздухонагреватели, сушильные установки.
• Горелки брендов: Riello, Oilon, Elco, Weishaupt, CIB Unigas, Baltur и других.
• Системы газоснабжения, работающие на природном газе, сжиженном газе и других нейтральных газообразных средах.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и питании. Мультиблок крепится к газопроводу через резьбовые фланцы (арт. 134310 для Rp 3/4", приобретаются отдельно). Прокладки входят в комплект фланцев. Допускается любое положение установки, но рекомендуется ориентировать электромагниты вверх.
• Электрическое подключение: Для подключения мультиблока (клапанов) используется штекер 210319, для подключения реле давления — штекер 210318 (оба приобретаются отдельно). Медленное открытие клапана V2 задаётся заводскими настройками, но может быть скорректировано при пусконаладке с помощью регулировочного винта.
• Фильтрация газа: Несмотря на наличие встроенного фильтра, перед мультиблоком в обязательном порядке должен быть установлен основной газовый фильтр (например, DUNGS GF/1). Встроенный фильтр является дополнительной ступенью очистки и может очищаться или заменяться при техническом обслуживании.
• Настройка выходного давления: Регулировка выходного давления (в пределах 4-20 мбар) производится с помощью регулировочного винта на корпусе регулятора (защищён колпачком). Настройка должна проводиться с использованием манометров до и после мультиблока.
• Обслуживание и диагностика: Периодически проверяйте герметичность соединений, чистоту фильтра, работу электромагнитных клапанов (по характерному щелчку) и срабатывание реле давления. При выходе из строя мультиблок ремонту не подлежит и должен быть заменен на новый оригинальный блок DUNGS (арт. 226561) или совместимый аналог.
• Совместимость с резьбовыми фланцами: Для подключения мультиблока MB-DLE 407 B01 S20 к газопроводу требуются резьбовые фланцы с присоединением Rp 3/4" (арт. 134310). Для перехода на трубную резьбу 1/2" можно использовать фланцы с переходом 134300.
• Температурный режим: Эксплуатация в неотапливаемых помещениях допускается в диапазоне от -15 до +70 °C. При использовании сжиженного газа (пропан-бутан) температура окружающей среды не должна опускаться ниже 0 °C, чтобы избежать конденсации влаги и обмерзания.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Комплектация (фланцы, штекеры) может не входить в базовую поставку и заказывается отдельно.
