Гидравлическая стрелка ГС200Ф — гидравлический разделитель для систем отопления и охлаждения

Гидравлическая стрелка ГС200Ф (гидравлический разделитель) — это высокоэффективное устройство, предназначенное для гидравлической развязки первичного (котлового) и вторичного (отопительного) контуров системы отопления. Модель ГС200Ф выполняет подмес горячей воды на входы котлов для поддержания заданной температуры и обеспечивает независимую работу контуров. При использовании гидравлического разделителя перепад давления ΔР между коллекторами подачи и возврата близок к нулю, что исключает влияние количества одновременно работающих насосов во вторичном контуре на работу котлового контура. Практический опыт показывает, что применение гидравлического разделителя настоятельно рекомендуется, если без разделителя перепад давления между коллекторами ΔР превышает 0,4 метра водяного столба. Данный гидроразделитель широко применяется для оснащения, ремонта и обслуживания систем отопления и охлаждения в жилых, коммерческих и промышленных зданиях, а также при реконструкции и техническом перевооружении устаревших систем теплоснабжения. Изготовленный с соблюдением российских стандартов качества, гидроразделитель обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи теплоносителя. Является оригинальной заводской запчастью для систем отопления ведущих производителей и обеспечивает полную совместимость с оборудованием.

Технические характеристики ГС200Ф

Гидравлическая стрелка изготавливается в горизонтальном исполнении с патрубками под фланцевое присоединение, по типу присоединения фланцевые.

Характеристики (кратко)

• Бренд: ФАРТА
• Тип: гидравлический разделитель (гидрострелка)
• Рабочее давление: Ру 1,0 МПа (10 кгс/см²)
• Температура теплоносителя: до 120°С
• Материал корпуса: сталь углеродистая
• Присоединение: фланцевое, Ду 200
• Количество контуров: 1
• Соответствие: Разрешение Ростехнадзора

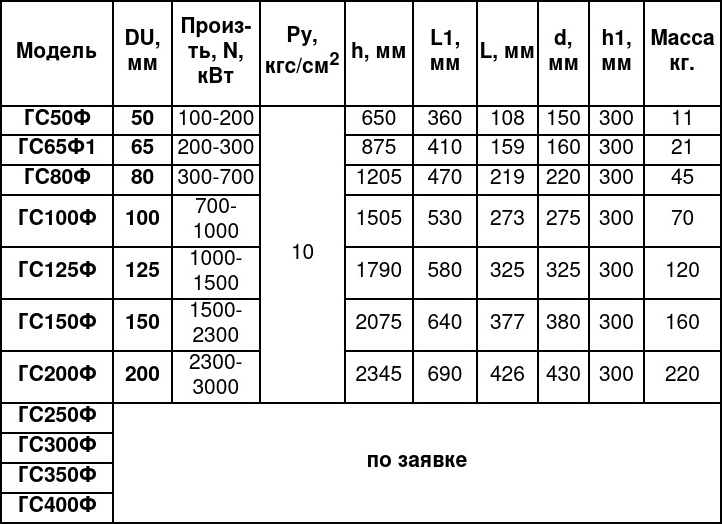

Габаритные размеры

* Размеры для справок. Могут меняться в разумных пределах по желанию Заказчика.

Расшифровка обозначения ГС200Ф

• ГС — гидравлическая стрелка (гидравлический разделитель).
• 200 — условный проход Ду 200 мм.
• Ф — исполнение с фланцевым присоединением.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этой гидравлической стрелки в каталогах различных производителей оборудования и поставщиков запчастей:

• ФАРТА (оригинальные артикулы): ГС200Ф.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива ГС200Ф.
• Совместимость с системами (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

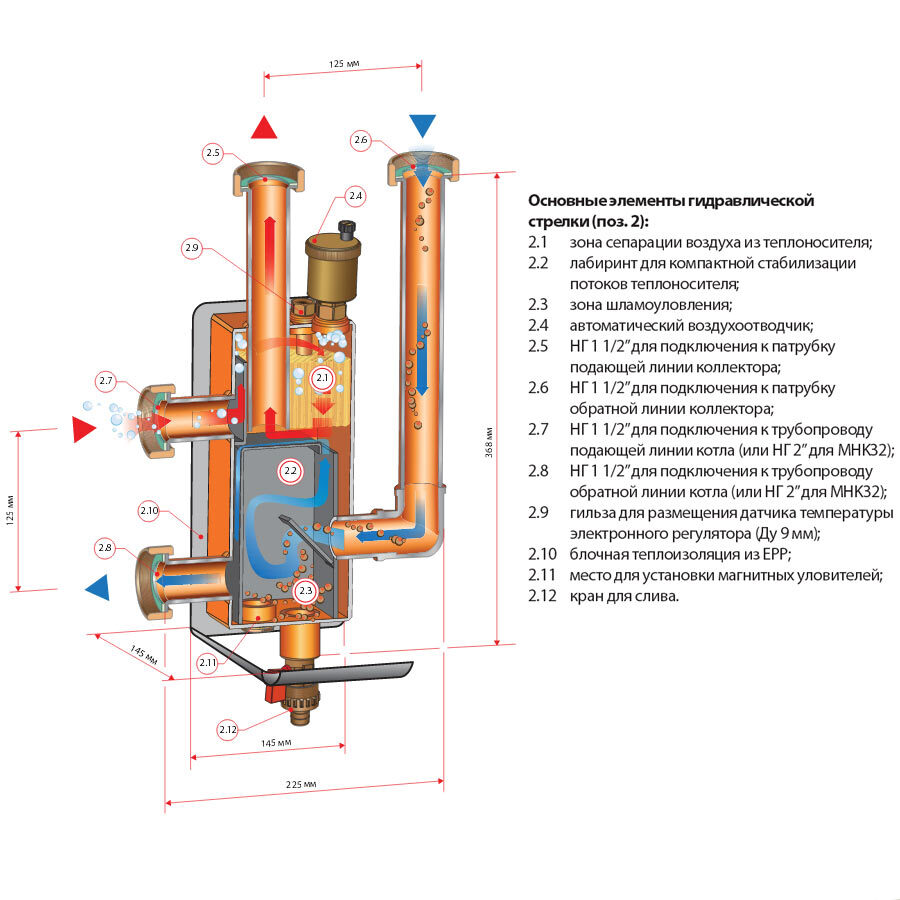

• Конструкция гидроразделителя: Гидравлическая стрелка ГС200Ф представляет собой горизонтальный цилиндрический сосуд с приваренными патрубками для подключения к первичному и вторичному контурам. Корпус гидроразделителя изготовлен из высококачественной углеродистой стали, устойчивой к коррозии и воздействию высоких температур. Внутренняя полость обеспечивает эффективное разделение потоков теплоносителя за счёт снижения скорости движения среды и создания условий для независимой работы контуров. Патрубки для подключения выполнены под фланцевое присоединение, что обеспечивает удобство монтажа и обслуживания.
• Принцип действия: Принцип работы гидравлического разделителя основан на гидравлической развязке контуров. Теплоноситель из первичного (котлового) контура поступает в корпус гидрострелки, где скорость потока значительно снижается. За счёт этого давление ΔР между коллекторами подачи и возврата становится близким к нулю, что исключает взаимное влияние насосов первичного и вторичного контуров. Горячая вода из котлового контура подмешивается к обратке отопительного контура, обеспечивая поддержание заданной температуры. Очищенный теплоноситель покидает устройство через соответствующие патрубки.
• Особенности конструкции: Горизонтальное исполнение с фланцевыми патрубками обеспечивает компактность и эффективное разделение потоков. Рабочее давление Ру 1,0 МПа (10 кгс/см²) подходит для большинства систем отопления и охлаждения. Температура теплоносителя до 120°С соответствует стандартным условиям эксплуатации. Возможность изготовления с различными условными проходами и диаметрами корпуса обеспечивает универсальность применения.

Особенности конструкции и преимущества

• Эффективная гидравлическая развязка: Разделение первичного и вторичного контуров обеспечивает независимую работу насосов, исключая взаимное влияние.
• Стабилизация давления: Перепад давления ΔР между коллекторами подачи и возврата близок к нулю и не зависит от количества работающих насосов.
• Подмес горячей воды: Обеспечивает поддержание заданной температуры на входе в котлы, повышая эффективность их работы.
• Функция отстойника: Очищает теплоноситель от механических примесей (ржавчины, шлама), что продлевает срок службы подвижных частей системы.
• Удаление воздуха: Выполняет функцию удаления из теплоносителя растворённого воздуха, что замедляет процессы окисления металлических частей системы.
• Повышение эффективности системы: Устранение гидравлических ударов и стабилизация работы системы отопления.
• Увеличение срока службы оборудования: Защита котлов и насосов от перегрузок продлевает срок службы оборудования.
• Удобство монтажа: Горизонтальное исполнение и стандартные присоединительные размеры обеспечивают быстрый и удобный монтаж.
• Надёжность и долговечность: Качественная сталь и сварные швы обеспечивают длительный срок службы (до 10 лет и более).
• Соответствие стандартам: Продукция соответствует Разрешению Ростехнадзора на применение технических устройств на опасных производственных объектах.

Области применения

• Жилые, коммерческие и промышленные системы отопления.
• Системы охлаждения и кондиционирования воздуха (HVAC).
• Тепловые пункты и котельные.
• Многоконтурные системы отопления с несколькими котлами и насосами.
• Техническое перевооружение и реконструкция устаревших систем теплоснабжения.
• Системы брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Гидравлическая стрелка ГС200Ф совместима с системами автоматического управления и контроля:

• Совместима с системами автоматического регулирования давления и температуры теплоносителя.
• Подходит для работы с системами автоматической подпитки и водоочистки.
• Применяется в системах, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом давлении в системе. Гидроразделитель устанавливается на горизонтальном участке трубопровода между первичным и вторичным контурами. Убедитесь, что направление потока соответствует стрелке на корпусе. Соблюдайте рекомендуемое расстояние до соседних элементов трубопровода.
• Подключение трубопроводов: Подключение входного и выходного патрубков выполняется согласно схеме, приведённой в документации на систему. Используйте фланцевое присоединение, убедитесь в герметичности всех соединений.
• Настройка и проверка работоспособности: После установки заполните систему теплоносителем и проверьте герметичность соединений. Убедитесь, что перепад давления между коллекторами соответствует проектным значениям. Проверьте наличие потока через гидроразделитель и отсутствие шума и вибраций.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя системы) проверяйте состояние гидроразделителя, герметичность соединений, наличие отложений в нижней части. При необходимости удаляйте шлам через сливной кран. Проверяйте работу автоматического воздухоотводчика. При выходе из строя гидроразделителя рекомендуется замена на новое оригинальное устройство ФАРТА (арт. ГС200Ф) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация при температурах выше +120°C не допускается. Избегайте работы гидроразделителя в условиях повышенной влажности и запылённости. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние элементы.
• Применение в различных системах: Модель ГС200Ф широко применяется в системах ведущих производителей. При замене гидроразделителя в системах других производителей сверьтесь с документацией на систему или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию ФАРТА. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем системы. Крепёжные элементы, воздухоотводчики и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
