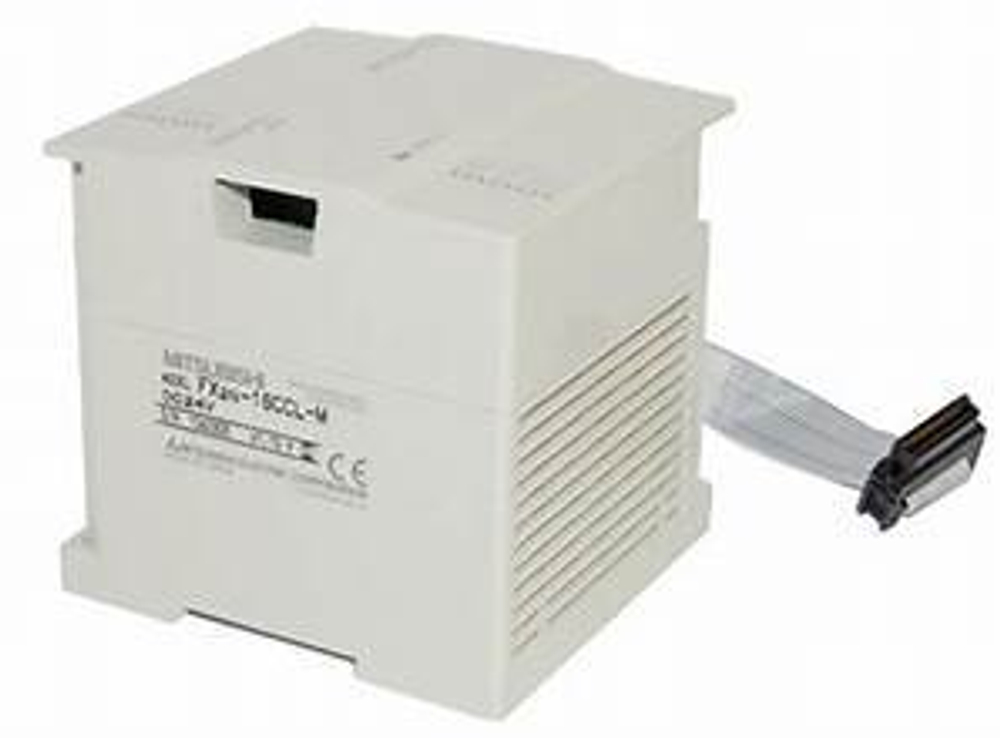

Главный модуль CC-Link Mitsubishi FX2N-16CCL-M

Главный модуль CC-Link Mitsubishi FX2N-16CCL-M

Это специализированный мастер-модуль (главное устройство) для промышленной сети CC-Link, предназначенный для установки в программируемые контроллеры серий Mitsubishi FX1N, FX2N, FX3U и других совместимых ПЛК. Он позволяет создать распределенную систему управления, объединяя до 16 ведомых устройств на одном сегменте сети.

Ключевые особенности и преимущества

1. Назначение и функциональность:

   • Роль в сети: Выполняет функцию главного устройства (Master) в сети CC-Link.

   • Сетевой стандарт: CC-Link — это открытая промышленная сеть с высокой скоростью и детерминированностью, широко распространенная в Азии, и особенно в системах автоматизации Mitsubishi.

   • Основная задача: Организация обмена данными между ПЛК (мастером) и множеством ведомых устройств (слейвов), расположенных на значительном расстоянии.

2. Возможности сети:

   • Максимальное количество ведомых устройств: 16 станций на один главный модуль (включая резервные станции).

   • Скорость обмена: Выбор из нескольких скоростей: 156 кбит/с, 625 кбит/с, 2.5 Мбит/с, 5 Мбит/с, 10 Мбит/с. Максимальная скорость зависит от длины кабеля и типа используемых ведомых устройств.

   • Максимальная длина сегмента:

     • 100 м (при 10 Мбит/с)

     • 1600 м (при 156 кбит/с)

   • Типы данных:

     • Циклический обмен: Автоматический обмен данными с ведомыми устройствами (до 4096 бит для входов и 4096 бит для выходов).

     • Мгновенный обмен: Передача данных по запросу от мастера (например, для изменения параметр ведомого устройства).

3. Технические характеристики и подключение:

   • Протокол: CC-Link (на базе RS-485).

   • Разъем для сети: Винтовой клеммник для подключения 3-проводной линии (DA, DB, DG) и шины заземления.

   • Питание модуля: Потребляет +5 В DC от базового блока ПЛК (ток потребления ~150 мА) и +24 В DC для интерфейса передачи данных (ток потребления ~60 мА).

   • Индикация: Светодиоды для отображения статуса питания, ошибок, состояния сети и связи с ведомыми устройствами.

4. Программирование и настройка:

   • Программное обеспечение: Настройка осуществляется в GX Works2 или GX Developer.

   • Метод программирования: Для работы с модулем используются команды работы с буферной памятью (BFM — Buffer Memory), которые читаются и записываются инструкциями FROM и TO.

   • Процесс настройки:

     1. Создание списка конфигурации сети (перечень всех ведомых устройств и их параметров).

     2. Установка параметров связи в модуле.

     3. Написание программы для обмена данными с ведомыми устройствами.
