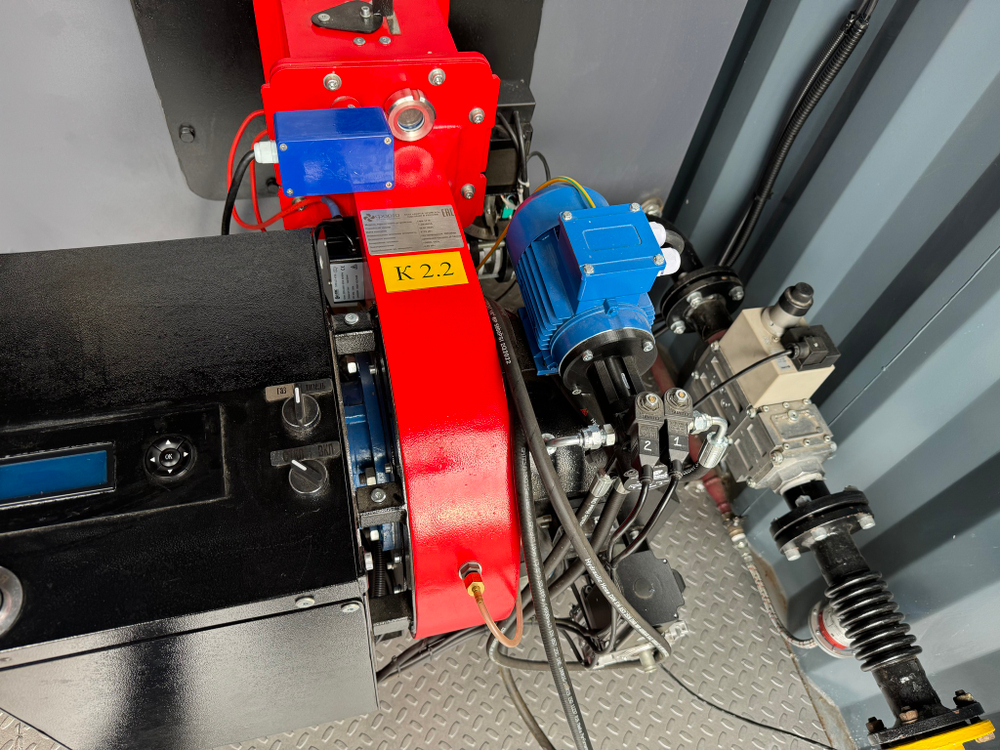

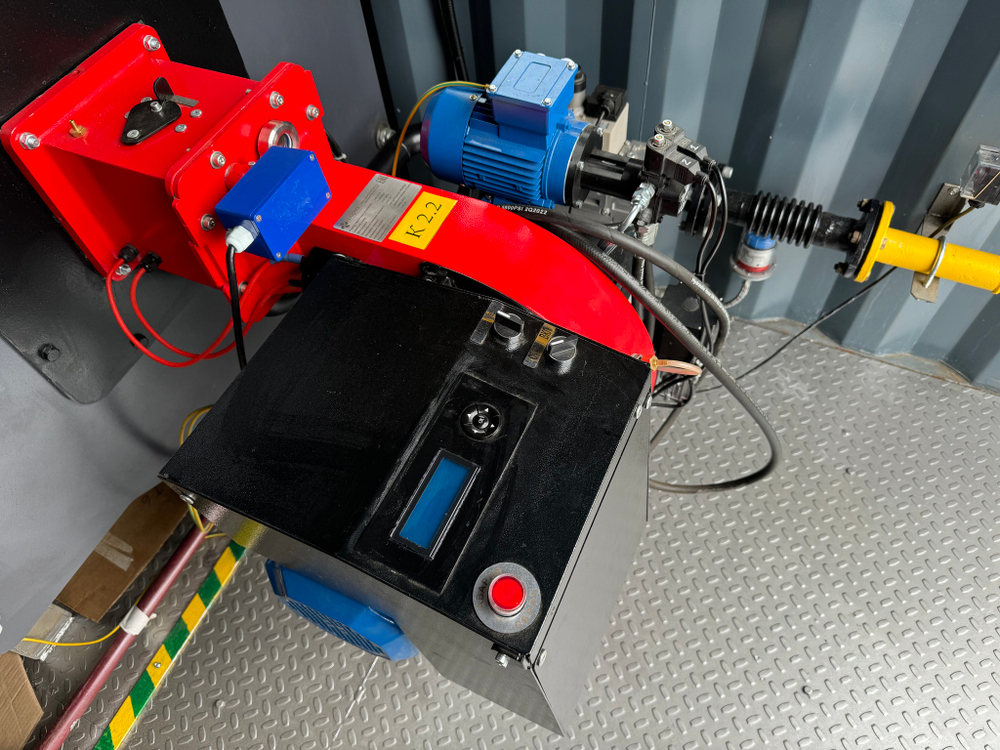

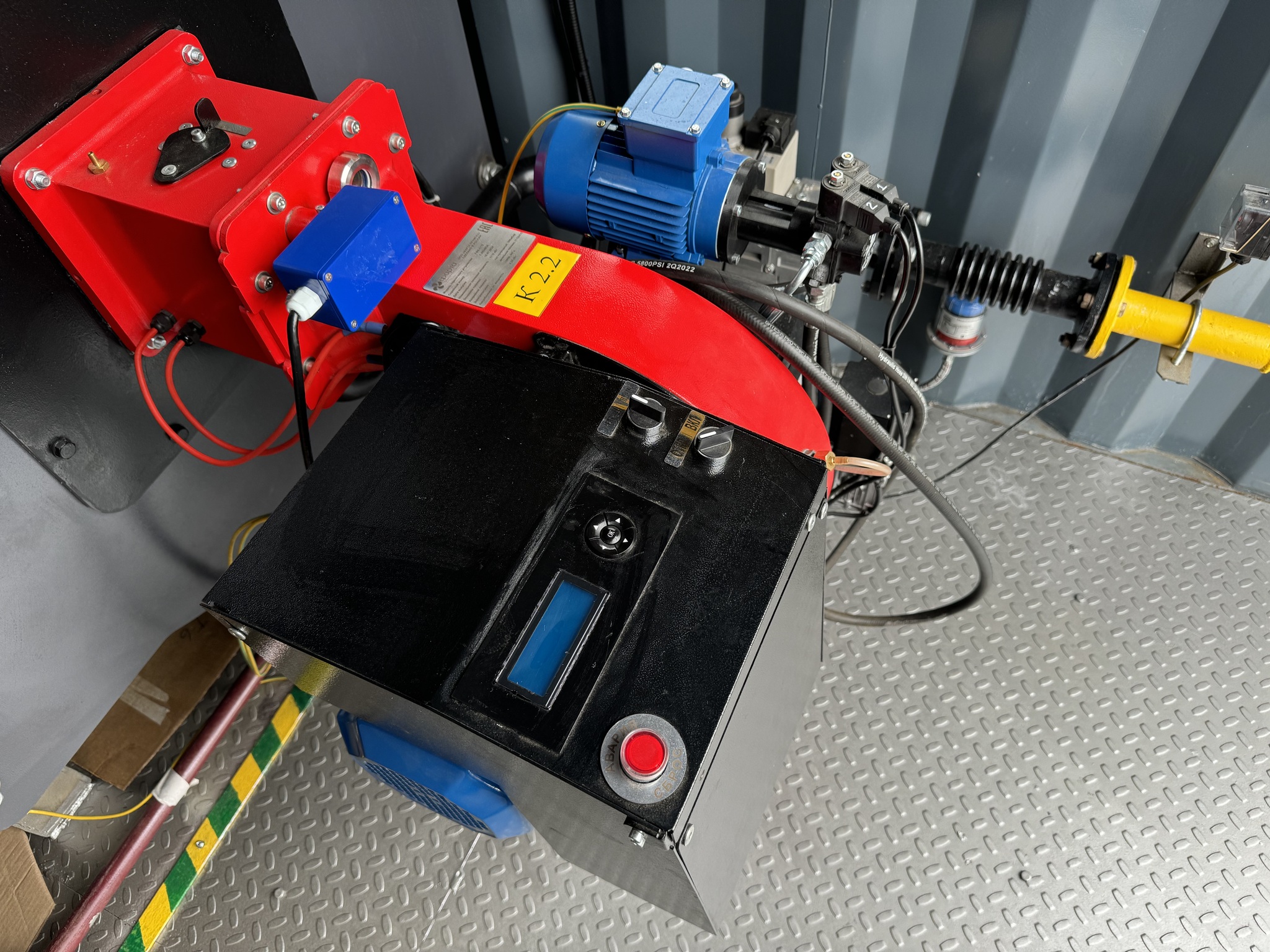

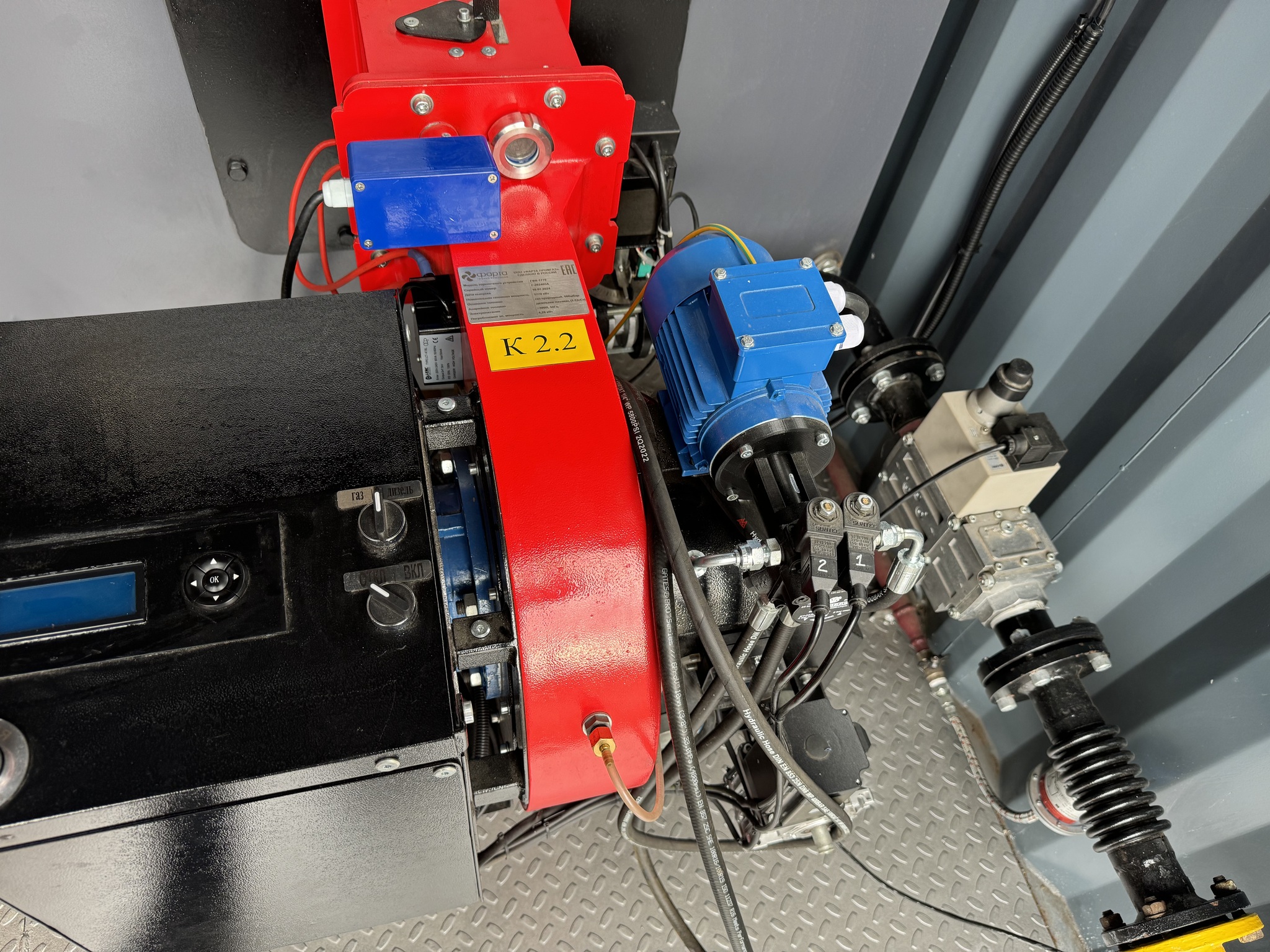

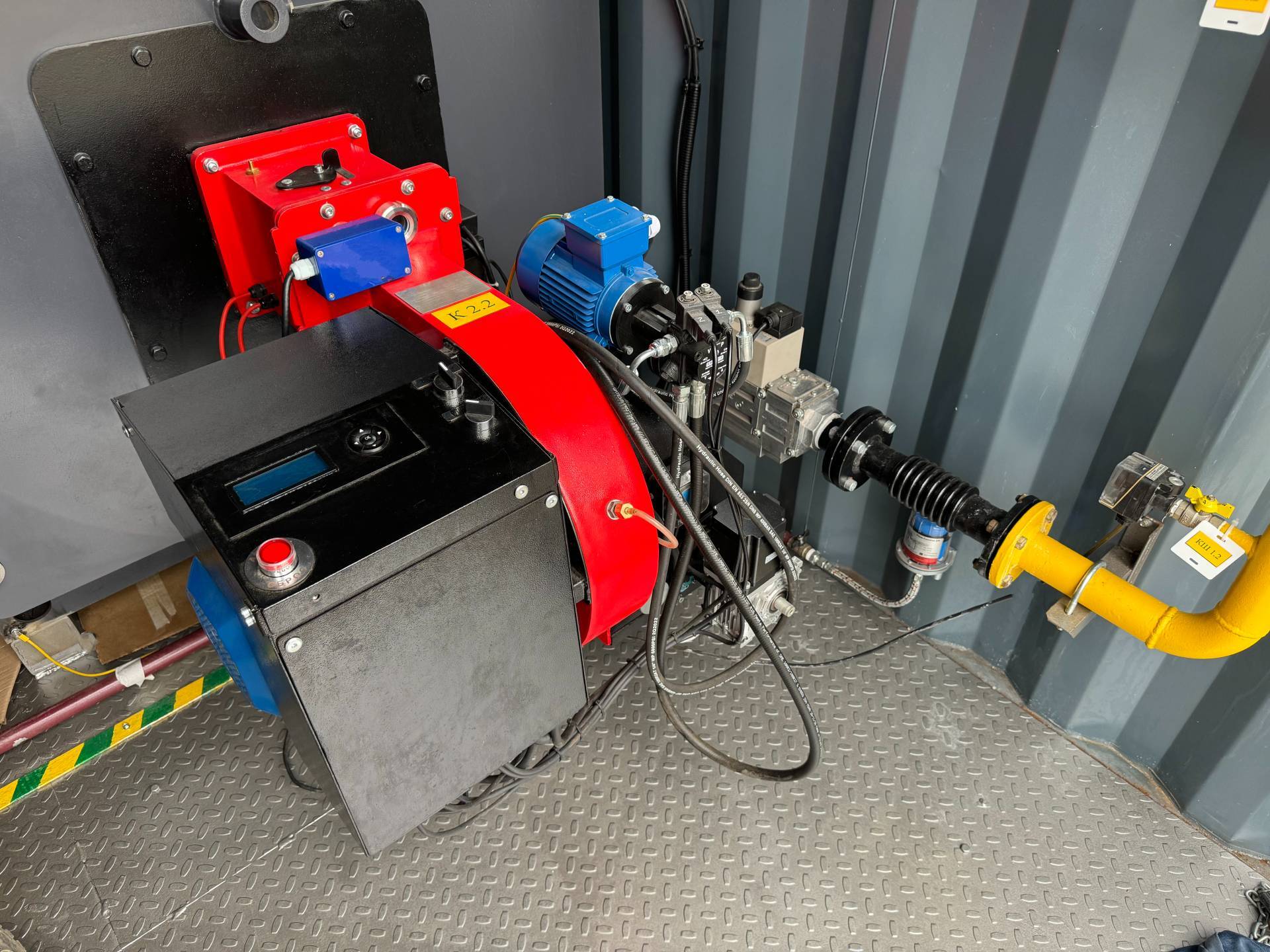

Горелка комбинированная газо-дизельная для котла
Автоматическая блочная комбинированная горелка «ФАРТА» применяется в энергетических установках (промышленных и отопительных котлах, теплогенераторах) и технологических агрегатах.
ПРЕИМУЩЕСТВА ГОРЕЛОК ФАРТА
- имеют блочную конструкцию, являются полностью автоматическими
- работают как с котлами с разряжением в топке, так и с котлами с избыточным давлением
- пламенные головы выполнены из термостойкой нержавеющей стали
- горелки имеют отдельные приводы на газ и воздух, что позволяет комбинированным горелкам обеспечивать качественное сгорание при переходе с одного топлива на другое
- приводы газовой и воздушной заслонки выполнены на базе унифицированных шаговых двигателей применяемых в различных отраслях промышленности, обладающих высоким ресурсом и высокой точностью
- система управления выполнена на базе микропроцессорного контроллера.
Основными элементами блочной комбинированной горелки являются:
- Сварной алюминиевый корпус;
- Центробежный вентилятор;
- Воздушная заслонка;
- Устройство контроля пламени;
- Трансформатор розжига;

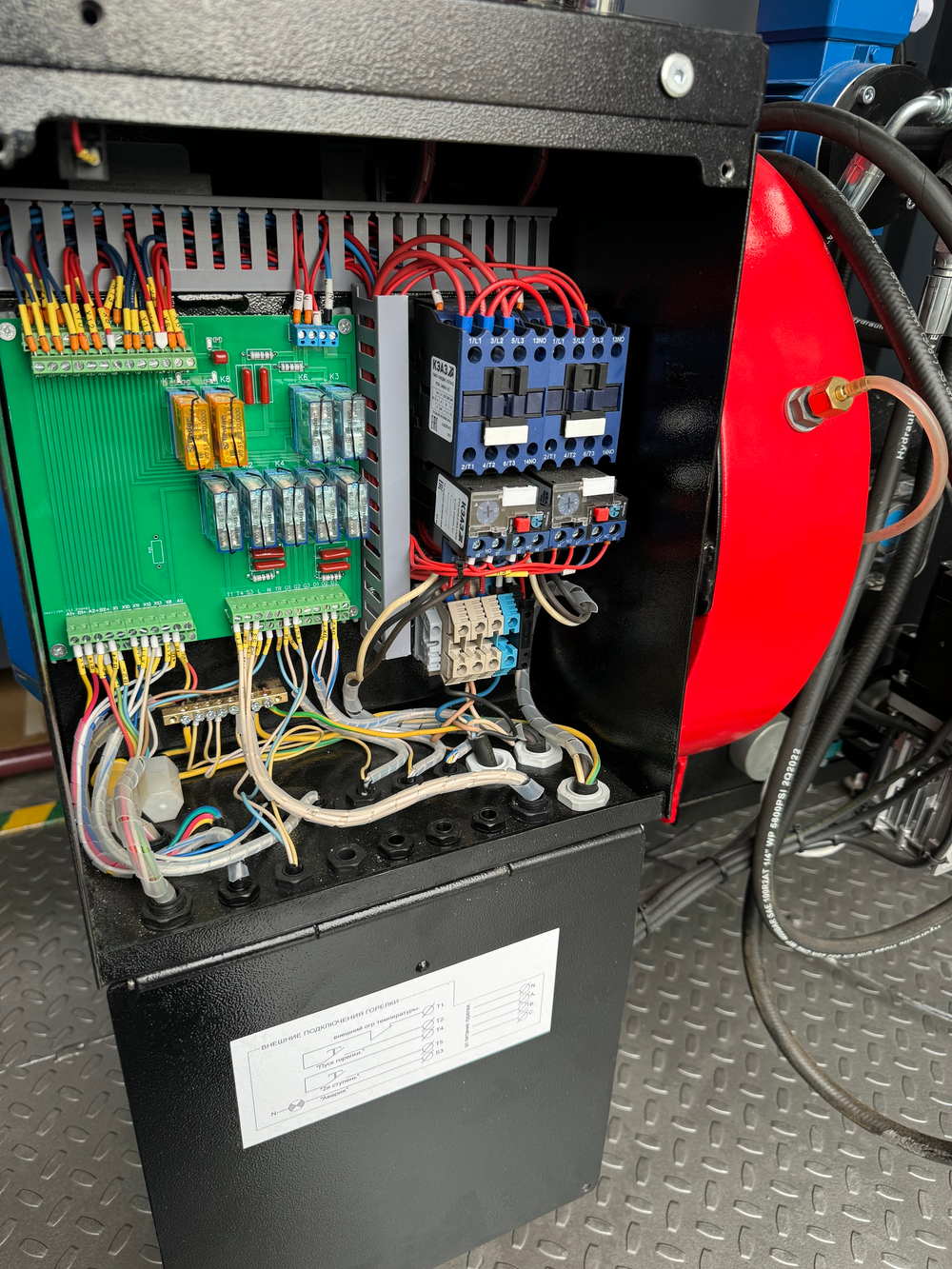

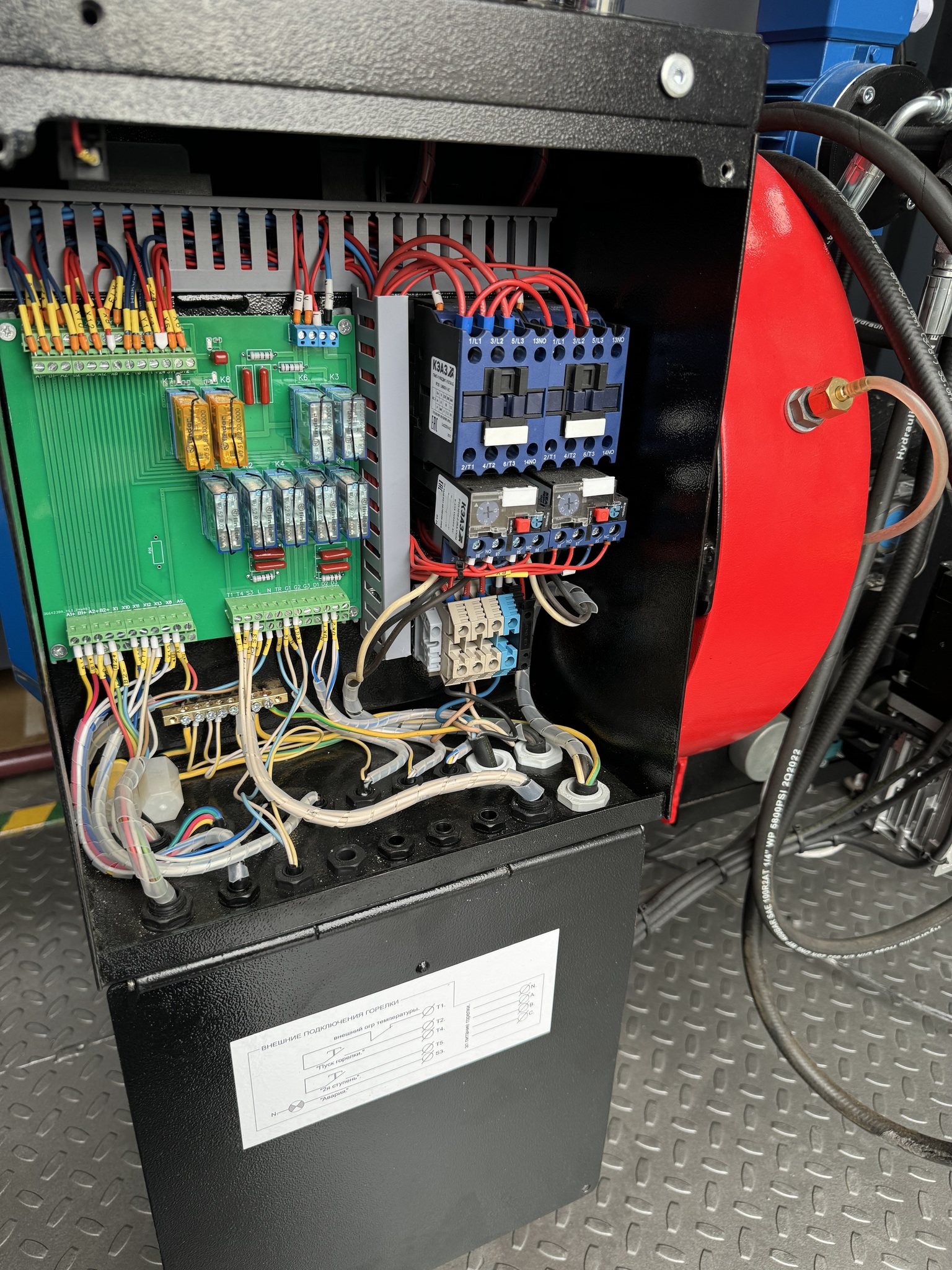

- Щит управления;
- Газовая рампа с блоком контроля герметичности;
- Газовая заслонка. o Насос подачи топлива;
- Электромагнитные клапана и форсунки;
- Деаэратор (опция).
Система управления горелки выполняет защитное отключение горелки в случаях:
- отсутствия электроэнергии;
- понижения давления газа перед газовой рампой;
- понижения давления воздуха после вентилятора;
- пропадания пламени во время работы;
- сбоя розжига;
- при нарушении герметичности газовых клапанов (для горелок мощностью свыше 1200кВт).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДИФИКАЦИИ STANDART
|
Наименование |
Характеристика |
|
Тип регулирования |
Двухступенчатый, с плавным переходом между ступенями |
|
Мощность min, кВт |
300 |
|
Мощность мах, кВт |
1150 |
|
Основной вид топлива |
Газ природный ГОСТ 5542-2022 |
|
Аварийное топливо |
Дизельное топливо по ГОСТ Р52368-2005 (вязкость 1-12 cSt) |
|
Расход основного топлива, м3/час |
35-135 |
|
Максимальное давление газа перед газовой рампой, кг/см2 |
0,5 |
|
Минимальное давление газа перед газовой рампой, кг/см2 |
0,3 |
|
Диаметр газовой рампы, мм |
50 |
|
Расход аварийного топлива, кг/час |
30-105 |
|
Максимальная высота всасывания топливного насоса, м |
4,5 |
|
Максимальное давление перед топливным насосом, кг/см2 |
2,0 |
|
Рабочее давление перед форсунками, кг/см2 |
12 |
|
Температура подачи топлива на насос |
от 0 до 60 оС |
|
Количество форсунок |
2 |
|
Пусковой ток двигателя вентилятора, А |
7,0 |
|
Рабочий ток двигателя вентилятора, А |
4,63 |
|
Рабочий ток двигателя насоса, А |
0,72 |
|
Электропитание |
3ф, ~380В, 50Гц |
|
Трансформатор розжига |
LCT-A18L, 220В, 2х7,5кВ |
|
Общая электрическая мощность, кВт. |
2,45 |
|
Датчик пламени |
«ПРОМА» ФДС-Ч |
|
Топливный насос |
Suntec A2L95 |
|
Степень защиты |
IP 54 |
|
Звуковое давление |
100 дБ |
|
Температура окружающей среды, оС |
-15 … +40 |
|
Режим работы |
Непрерывный |
|
Гарантийный срок эксплуатации, не менее, мес. |
24 |
|
Масса, кг |
68 |
|
Габаритные размеры упаковки, мм |
1000х800х900 (ДхШхВ). |
ГАРАНТИЯ и ОБСЛУЖИВАНИЕ
Гарантия на горелочные устройства ФАРТА – 2 года с момента отгрузки с завода или 1 год с момента пуска в эксплуатацию – что наступит ранее. На все комплектующие горелок производитель поддерживает склад запасных частей. На весь срок эксплуатации производитель гарантирует поддержку программного обеспечения и бесплатные консультации. Монтаж, наладку, режимные испытания, обслуживание, мелкий и капитальный ремонт завод осуществляет на дополнительно согласованных условиях.
