Грязевик абонентский Ду50 Ру16 приварной ФАРТА — фильтр грубой очистки для систем отопления и водоснабжения

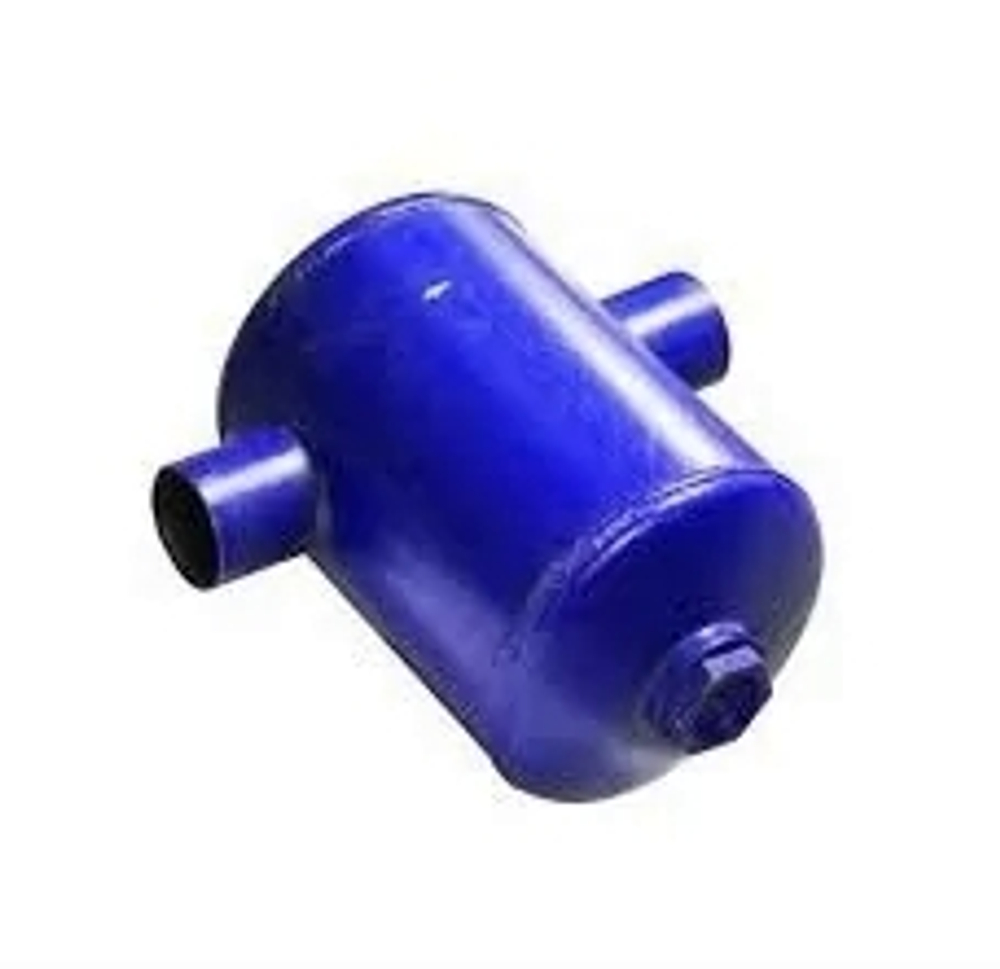

Абонентский вертикальный грязевик Ду50 Ру16 приварной производства ФАРТА — это неразборное устройство, предназначенное для очистки воды от взвешенных механических частиц (песок, окалина, продукты коррозии) в системах отопления, горячего и холодного водоснабжения. Он устанавливается на обратном трубопроводе тепловой сети, в котельных, на вводах в тепловые пункты и в элеваторных узлах. Модель с условным проходом 50 мм и рабочим давлением 1,6 МПа (16 кгс/см²) обеспечивает защиту запорно-регулирующей арматуры, теплообменников, насосов и приборов учёта от засорения и абразивного износа. Герметичное приварное соединение позволяет использовать его в системах с высокими требованиями к надёжности и отсутствию обслуживания в процессе эксплуатации.

Технические характеристики грязевика Ду50 Ру16 приварного ФАРТА

• Тип: абонентский вертикальный под приварку.
• Условный проход (Ду), мм: 50.
• Номинальное давление (Ру), МПа (бар, кгс/см²): 1,6 (16).
• Соединение с трубопроводом: под приварку (безрезьбовое).

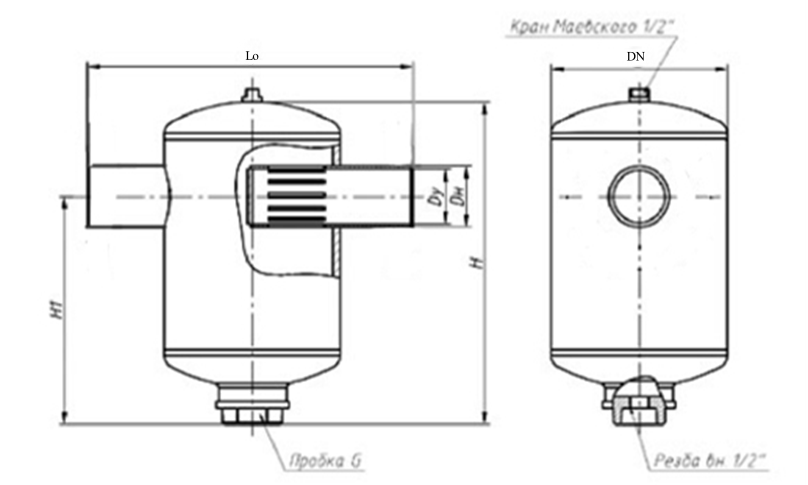

• Наружный диаметр корпуса (Dн), мм: 159.
• Диаметр патрубков (Dн1/Dн2), мм: 57/57 (равнопроходной).
• Строительная длина (L), мм: 360.
• Высота (H), мм: 370.
• Высота до днища (H1), мм: 270.
• Производительность (пропускная способность), м³/ч: 10.
• Размер ячеек фильтрующей сетки, мкм: 400–800 (стандартное исполнение).
• Рабочая среда: вода (холодная, горячая, теплоноситель систем отопления).
• Температура рабочей среды, °C: до +150.
• Материал корпуса: углеродистая сталь Ст20 (возможно изготовление из стали Ст3, 09Г2С, 12Х18Н10Т по заказу).
• Материал фильтрующей сетки: нержавеющая сталь марки 12Х18Н10Т.
• Покрытие: антикоррозионное (грунт + лак).
• Масса, кг: 12–14 (в зависимости от исполнения).
• Ресурс, лет: не менее 10.
• Страна-изготовитель: Россия.
• Цена: 3 960 ₽.

Устройство и принцип работы

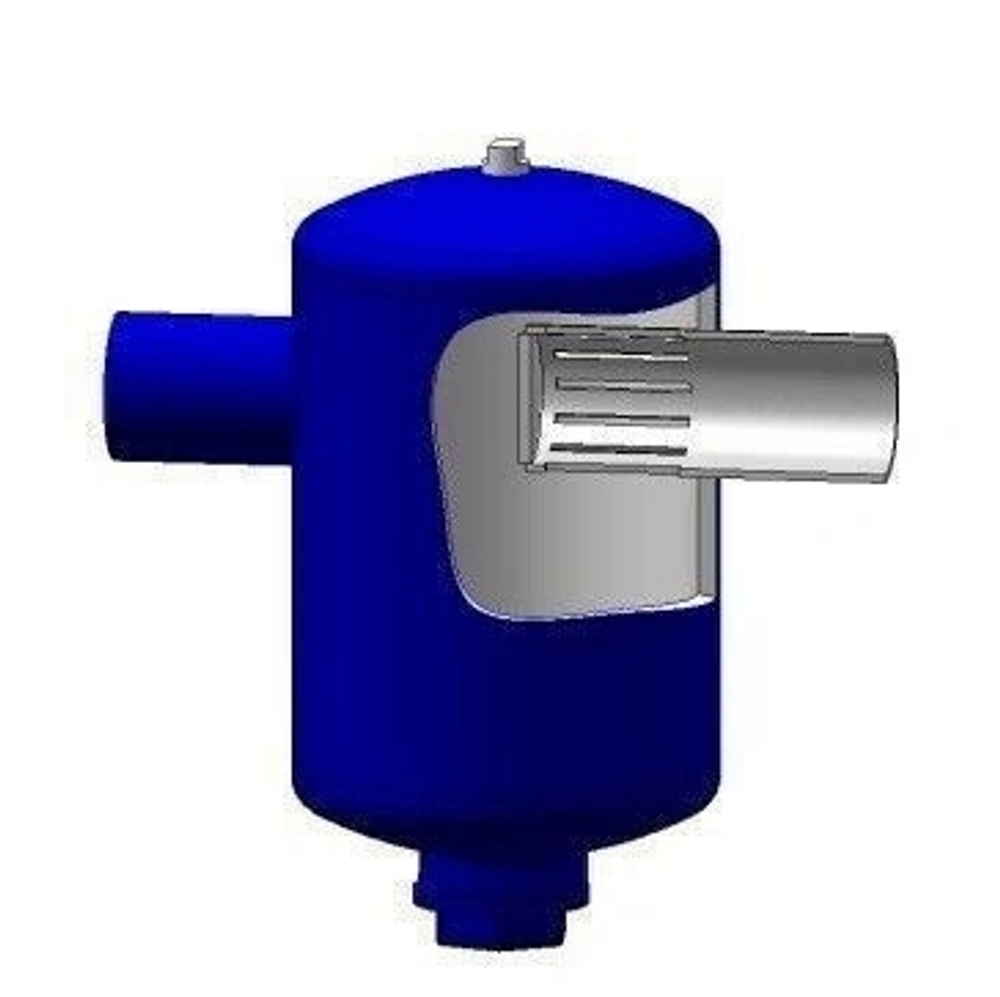

Грязевик представляет собой цилиндрический сварной корпус с двумя патрубками для приварки к трубопроводу: входным и выходным (равнопроходной). Внутри корпуса установлен сетчатый фильтр-стакан из нержавеющей стали. Принцип действия основан на двухступенчатой очистке: расширение потока в корпусе вызывает резкое падение скорости, крупные частицы под действием силы тяжести оседают в нижней конической части (шламоотстойнике). Более мелкая взвесь задерживается фильтрующей сеткой на выходе. Очищенная вода выходит через верхний патрубок. В верхней части корпуса предусмотрен штуцер Ду15 для установки шарового крана или клапана Маевского для удаления воздуха, в нижней — спускной штуцер Ду25 с пробкой для периодической очистки.

Особенности конструкции и преимущества

• Надёжность приварного соединения: Герметичное и долговечное соединение, исключающее протечки и отказ крепежа.
• Высокая надёжность: Корпус из конструкционной стали, все сварные швы обработаны и защищены.
• Антикоррозионная защита: Металлические поверхности покрыты грунтом и лаком, хорошо сопротивляются образованию ржавчины.
• Простота обслуживания: Фильтр удобен в обслуживании, имеет вместительный корпус для накопления отфильтрованных частиц, фильтрующий элемент легко извлекается и промывается.
• Эффективная очистка: Двухступенчатая система (гравитационное осаждение + сетчатая фильтрация) задерживает частицы крупного и среднего размера.
• Универсальность: Допускает использование в системах отопления, ГВС и ХВС, а также для предварительной очистки воды перед фильтрами на водозаборах.
• Долговечность: Расчётный срок службы — не менее 10 лет при соблюдении регламента обслуживания.
• Вариативность исполнения: Возможно изготовление грязевика из специальных сталей (09Г2С, 12Х18Н10Т) по требованию заказчика.

Области применения

• Индивидуальные и центральные тепловые пункты (ИТП, ЦТП).
• Элеваторные узлы систем отопления жилых, административных и промышленных зданий.
• Абонентские вводы холодного и горячего водоснабжения.
• Котельные малой и средней мощности.
• Предварительная очистка воды перед фильтрами тонкой очистки, теплообменниками и узлами учёта.
• Системы промышленного теплоснабжения с рабочим давлением до 1,6 МПа.

Рекомендации по монтажу и эксплуатации

Монтаж следует выполнять квалифицированным персоналом в строгом соответствии с проектом на тепловой пункт. Грязевик устанавливается на горизонтальном участке трубопровода перед запорной арматурой, регуляторами давления, теплосчётчиками и насосным оборудованием. Важно обеспечить свободный доступ к нижнему спускному штуцеру для удаления шлама. Направление потока должно соответствовать стрелке на корпусе. В процессе эксплуатации требуется контролировать гидравлическое сопротивление по показаниям манометров до и после грязевика. Периодичность очистки фильтрующей сетки — не реже одного раза в 6 месяцев, а также при падении перепада давления более 0,05 МПа. Для очистки необходимо перекрыть запорную арматуру до и после грязевика, открутить нижнюю пробку, извлечь сетку и промыть её водой. Перед запуском системы после обслуживания произвести контрольную опрессовку.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию ФАРТА. Характеристики и комплектация могут быть изменены изготовителем без предварительного уведомления. Для получения актуальных спецификаций, пожалуйста, свяжитесь с менеджерами.
