Грязевик абонентский вертикальный фланцевый Ду300 Ру16 ФАРТА — фильтр грубой очистки для систем отопления и водоснабжения

Абонентский вертикальный фланцевый грязевик Ду300 Ру16 производства ФАРТА — это узел расширения трубопровода с изменением направления потока и фильтрацией, предназначенный для улавливания и осаждения механических примесей (окалина, песок, ил, ржавчина, взвешенные частицы) в системах отопления, горячего водоснабжения (ГВС) и холодного водоснабжения (ХВС). Устройство обеспечивает защиту запорно-регулирующей арматуры, теплообменников, насосов и приборов учёта от абразивного износа и засорения. Модель с условным проходом 300 мм и рабочим давлением 1,6 МПа (16 кгс/см², 16 бар) применяется в индивидуальных тепловых пунктах (ИТП), центральных тепловых пунктах (ЦТП), элеваторных узлах, на абонентских вводах жилых и административных зданий, а также в котельных.[reference:0]

Технические характеристики грязевика Ду300 Ру16 ФАРТА

• Тип: абонентский вертикальный фланцевый/под приварку.
• Условный проход (Ду), мм: 300.
• Номинальное давление (Ру), МПа (бар, кгс/см²): 1,6 (16).[reference:1]
• Диаметр корпуса (DN), мм: 630.[reference:2]
• Строительная длина (Lo), мм: 1030.[reference:3]
• Высота (H), мм: 1100.[reference:4]
• Высота до днища (H1), мм: 724.[reference:5]
• Производительность (пропускная способность), т/ч: 350.
• Размер ячеек фильтрующей сетки, мм: 0,8–5,0 (в зависимости от исполнения).
• Рабочая среда: вода (холодная, горячая, теплоноситель систем отопления).
• Температура рабочей среды, °C: до +150.[reference:6]
• Материал корпуса: углеродистая сталь марок Ст3, Ст20, возможно изготовление из 09Г2С или нержавеющей стали 12Х18Н10Т.
• Материал фильтрующей сетки: нержавеющая сталь марки 12Х18Н10Т.
• Тип соединения: фланцевое (ГОСТ 12820-80) или под приварку.[reference:7]
• Покрытие: антикоррозионное (грунт + лак).
• Масса, кг: 180.
• Ресурс, лет: не менее 10.
• Страна-изготовитель: Россия.
• Цена: 176 800 ₽.[reference:8]

Устройство и принцип работы

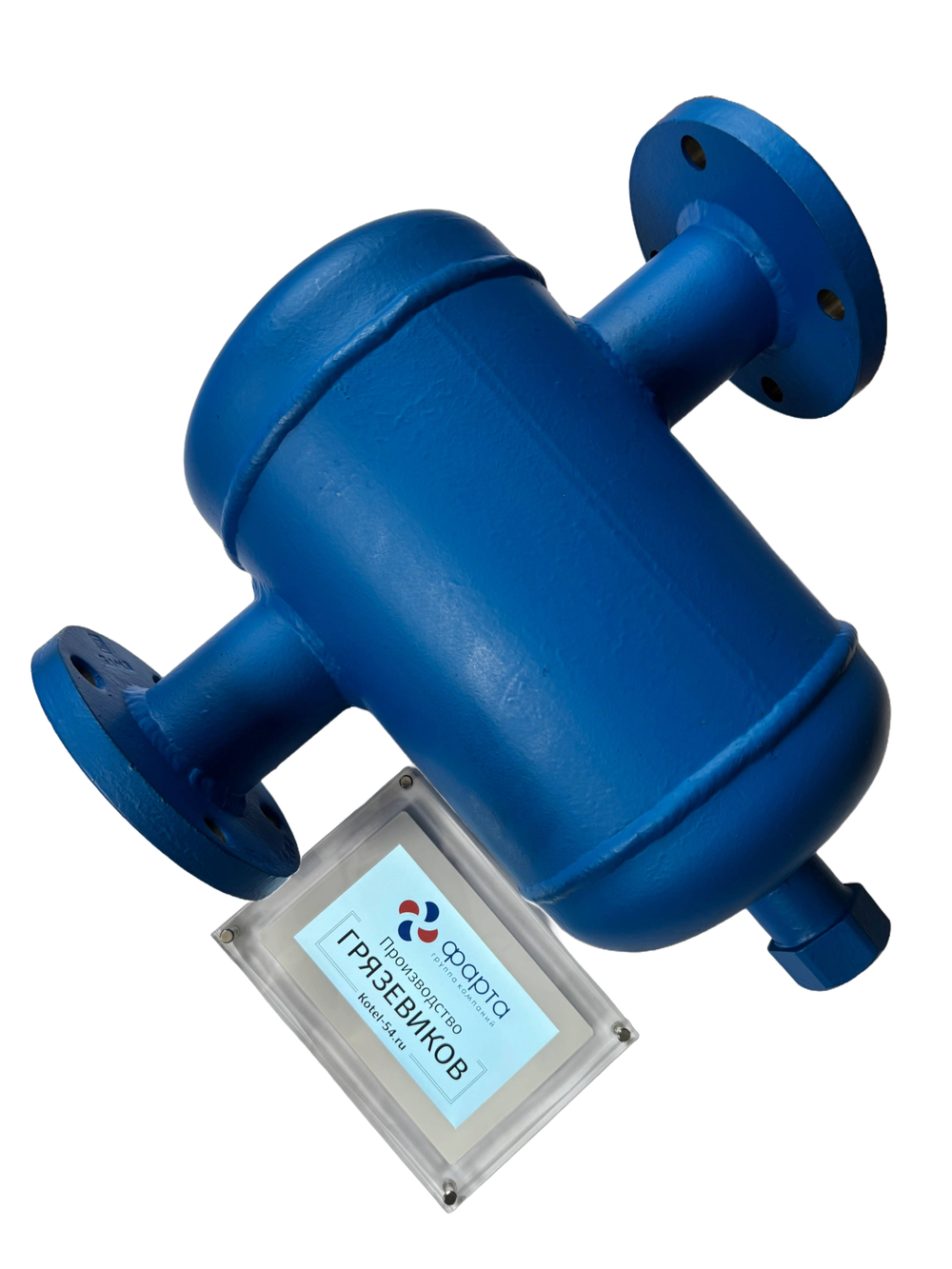

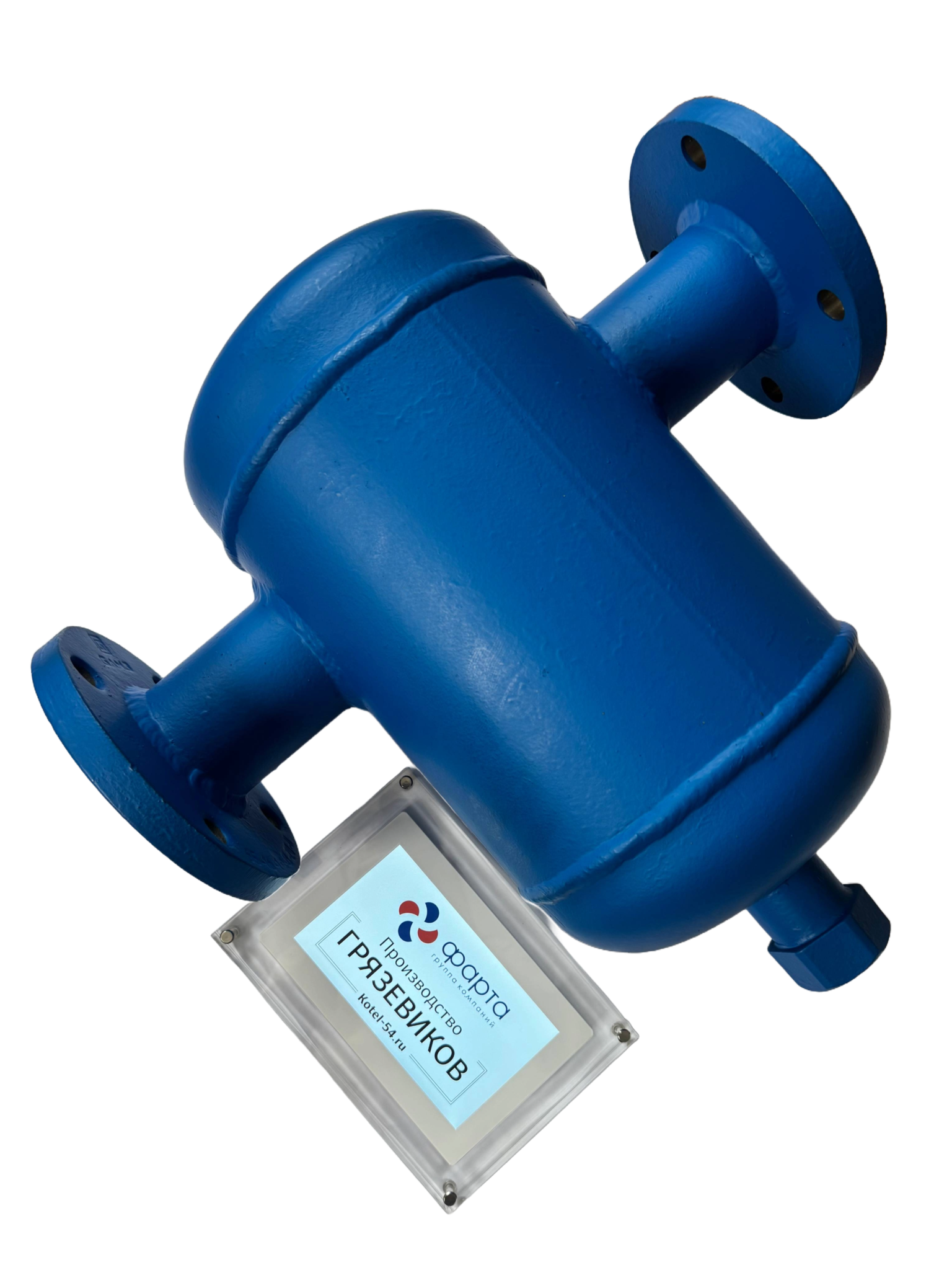

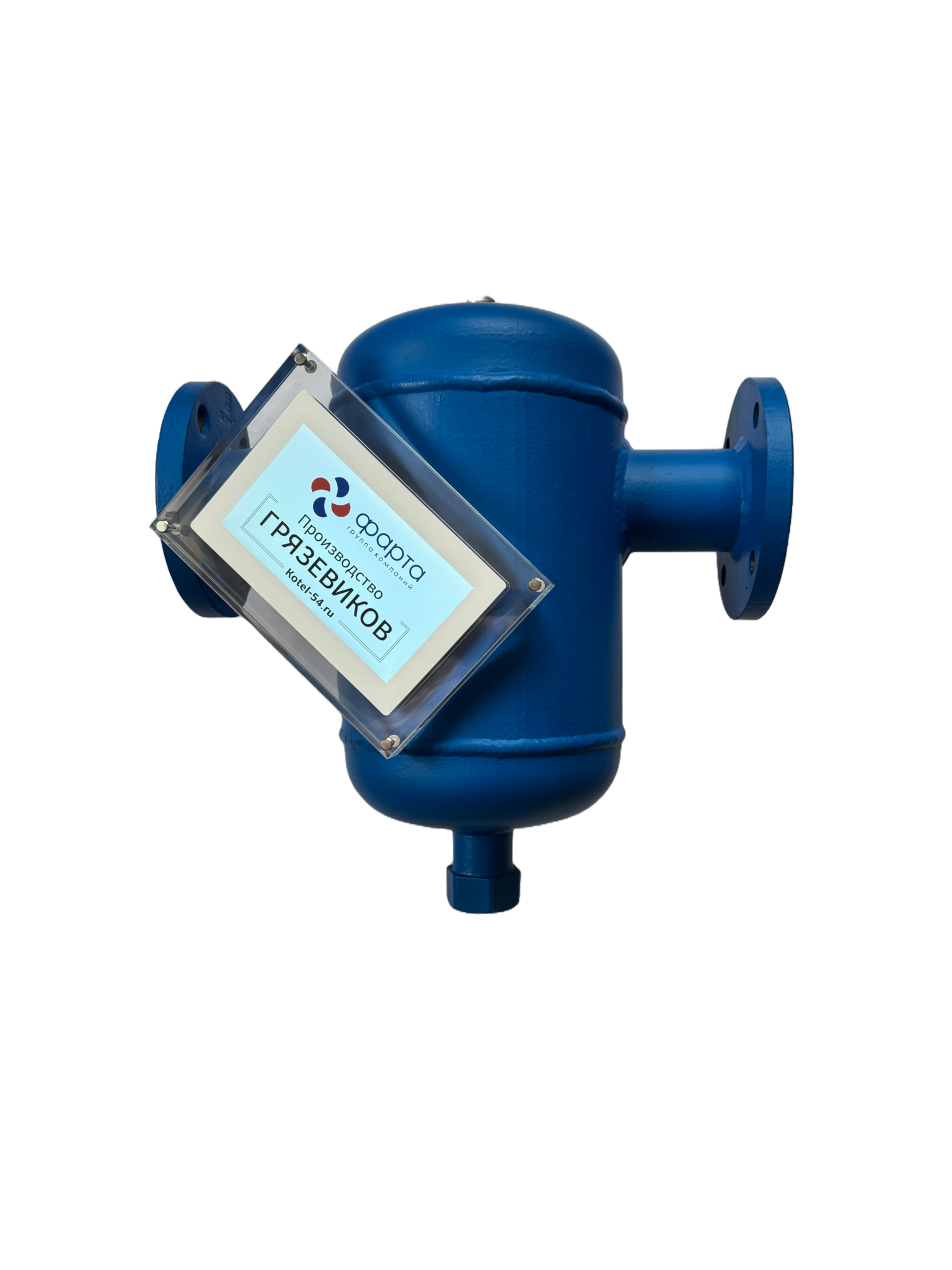

Грязевик вертикальный представляет собой цилиндрический сварной корпус с двумя патрубками: входным и выходным. Внутри корпуса установлен сетчатый фильтр-вставка из нержавеющей стали. Принцип действия основан на двухступенчатой очистке: расширение потока в корпусе вызывает резкое падение скорости, крупные частицы под действием силы тяжести оседают в нижней конической части (шламоотстойнике). Более мелкая взвесь задерживается фильтрующей сеткой на выходе. Очищенная вода выходит через верхний патрубок. В верхней части корпуса предусмотрен штуцер Ду15 для установки шарового крана или клапана Маевского для удаления воздуха, в нижней — спускной штуцер Ду25 с пробкой для периодической очистки.

Особенности конструкции и преимущества

• Высокая надёжность: Корпус из конструкционной стали, все сварные швы обработаны и защищены. Корпус устойчив к механическим воздействиям.
• Антикоррозионная защита: Металлические поверхности покрыты грунтом и лаком, хорошо сопротивляются образованию ржавчины.
• Простота обслуживания: Фильтр грубой очистки удобен в обслуживании, имеет вместительный корпус для накопления отфильтрованных частиц, фильтрующий элемент легко извлекается и промывается.
• Эффективная очистка: Двухступенчатая система (гравитационное осаждение + сетчатая фильтрация) задерживает частицы крупного и среднего размера.
• Универсальность: Допускает использование в системах отопления, ГВС и ХВС, а также для предварительной очистки воды перед фильтрами на водозаборах.
• Долговечность: Расчётный срок службы — не менее 10 лет при соблюдении регламента обслуживания.
• Вариативность исполнения: Возможно изготовление грязевика из специальных сталей (09Г2С, 12Х18Н10Т) по требованию заказчика.

Области применения

• Индивидуальные и центральные тепловые пункты (ИТП, ЦТП).
• Элеваторные узлы систем отопления жилых, административных и промышленных зданий.
• Абонентские вводы холодного и горячего водоснабжения.
• Котельные средней и большой мощности (включая передвижные и блочно-модульные).[reference:9]
• Предварительная очистка воды перед фильтрами тонкой очистки, теплообменниками и узлами учёта.
• Системы промышленного теплоснабжения с рабочим давлением до 1,6 МПа.

Рекомендации по монтажу и эксплуатации

Монтаж следует выполнять в строгом соответствии с проектом на тепловой пункт. Грязевик устанавливается на горизонтальном участке трубопровода перед запорной арматурой, регуляторами давления, теплосчётчиками и насосным оборудованием. Важно обеспечить свободный доступ к нижнему спускному штуцеру для удаления шлама. Направление потока должно соответствовать стрелке на корпусе. В процессе эксплуатации требуется контролировать гидравлическое сопротивление по показаниям манометров до и после грязевика. Периодичность очистки фильтрующей сетки — не реже одного раза в 6 месяцев, а также при падении перепада давления более 0,05 МПа. Для очистки необходимо перекрыть запорную арматуру до и после грязевика, открутить нижнюю пробку, извлечь сетку и промыть её водой. Перед запуском системы после обслуживания произвести контрольную опрессовку.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию ФАРТА. Характеристики и комплектация могут быть изменены изготовителем без предварительного уведомления. Для получения актуальных спецификаций, пожалуйста, свяжитесь с менеджерами.
