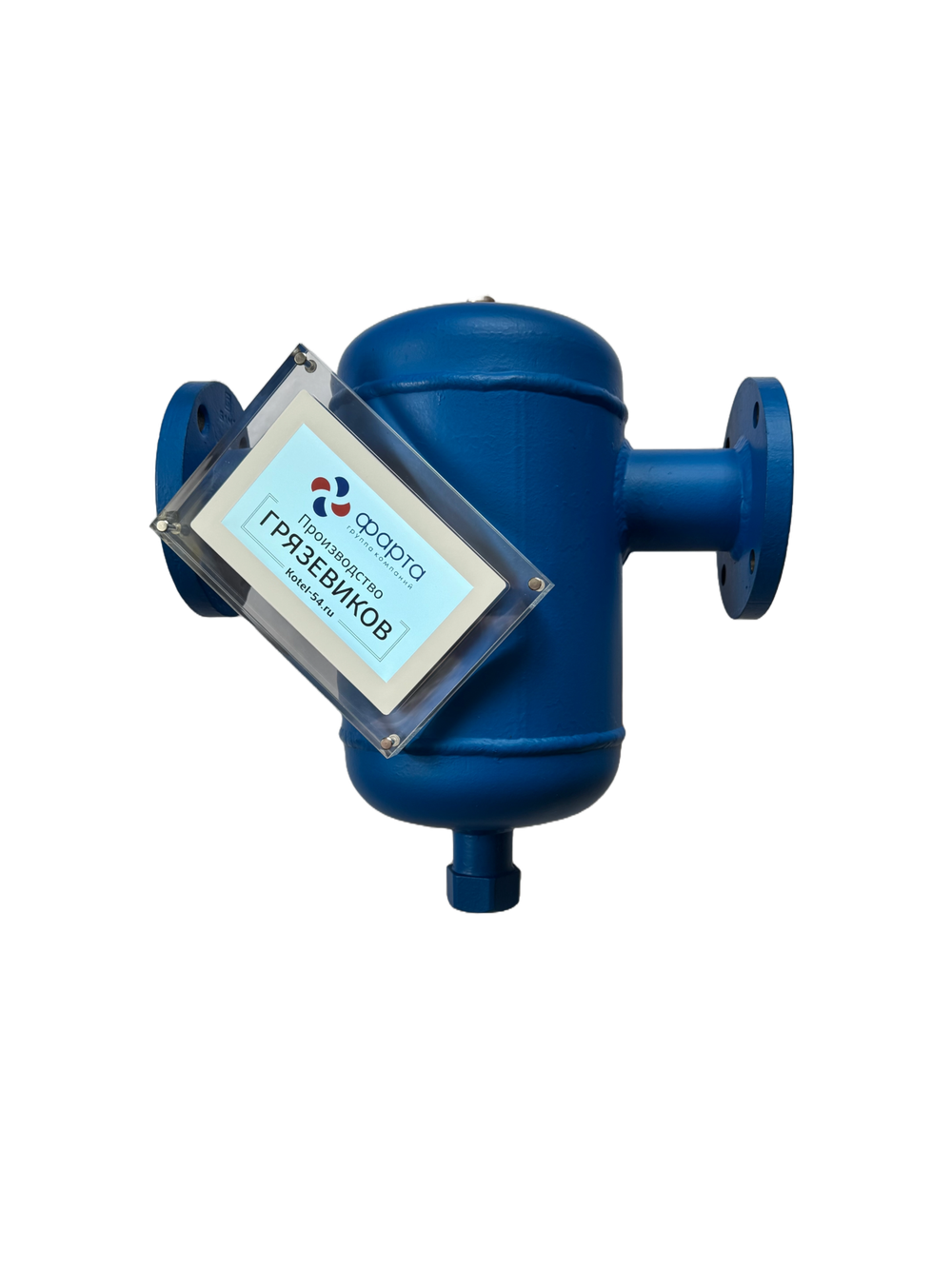

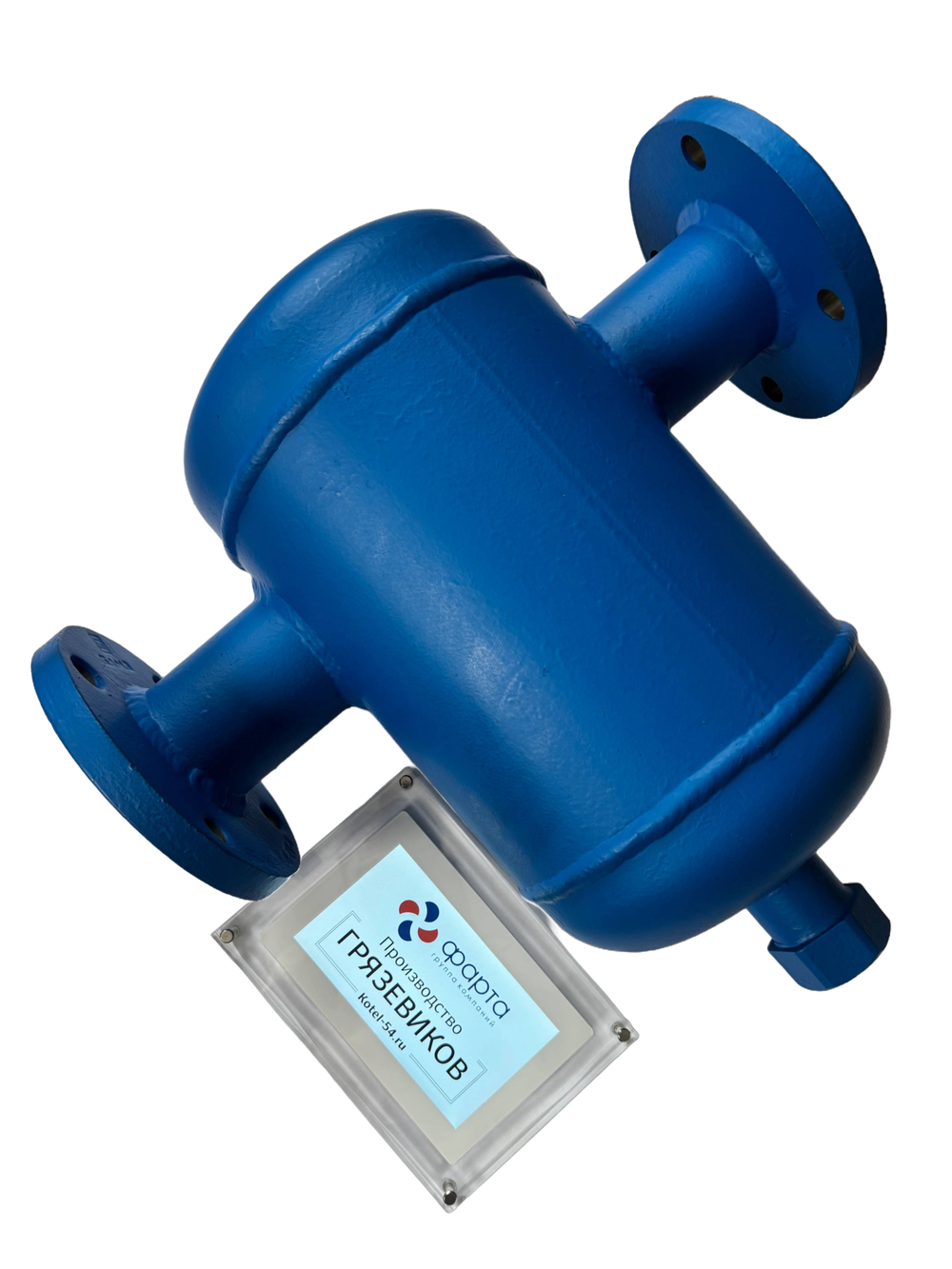

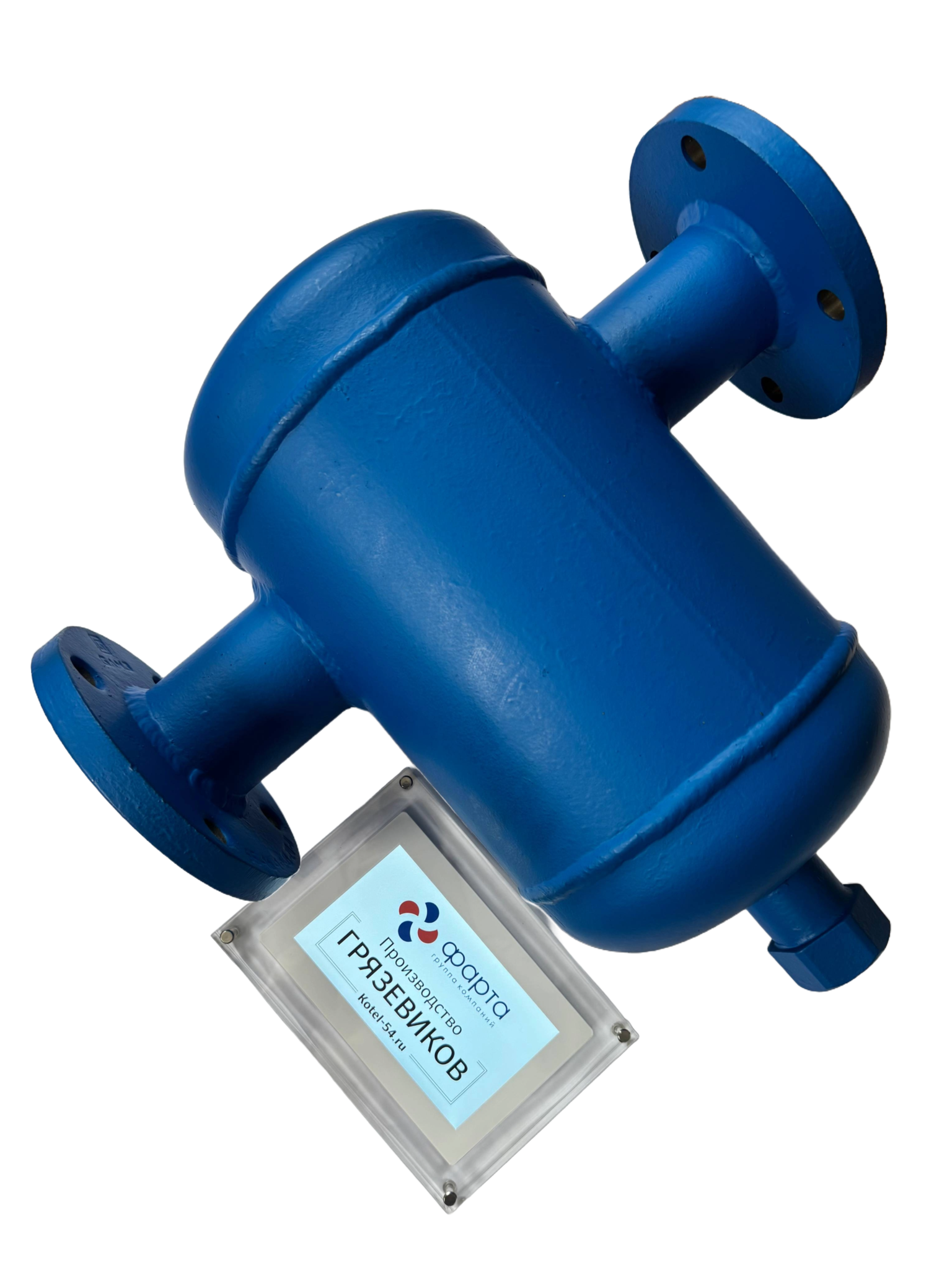

Грязевик абонентский вертикальный фланцевый Ду100 Ру16 ФАРТА — фильтр грубой очистки для систем отопления и водоснабжения

Абонентский вертикальный фланцевый грязевик Ду100 Ру16 производства ФАРТА — это узел расширения трубопровода с изменением направления потока и фильтрацией, предназначенный для улавливания и осаждения механических примесей (окалина, песок, ил, ржавчина, взвешенные частицы) в системах отопления, горячего водоснабжения (ГВС) и холодного водоснабжения (ХВС). Устройство обеспечивает защиту запорно-регулирующей арматуры, теплообменников, насосов и приборов учёта от абразивного износа и засорения. Модель с условным проходом 100 мм и рабочим давлением 1,6 МПа (16 кгс/см²) применяется в индивидуальных тепловых пунктах (ИТП), центральных тепловых пунктах (ЦТП), элеваторных узлах, на абонентских вводах жилых и административных зданий, а также в котельных средней мощности.

Технические характеристики грязевика Ду100 Ру16 ФАРТА

• Тип: абонентский вертикальный фланцевый.
• Условный проход (Ду), мм: 100.
• Номинальное давление (Ру), МПа (кгс/см²): 1,6 (16).
• Наружный диаметр корпуса (Дн), мм: 325.
• Диаметр входного патрубка (Дн1), мм: 108.
• Диаметр выходного патрубка (Дн2), мм: 133.
• Строительная длина (L), мм: 525.
• Высота (Н), мм: 660.
• Высота до днища (Н1), мм: 620.
• Расстояние до патрубков (h), мм: 450.
• Производительность (пропускная способность), т/ч: 40.
• Размер ячеек фильтрующей сетки, мм: 1,0×1,0×0,6.
• Рабочая среда: вода (холодная, горячая, теплоноситель систем отопления).
• Температура рабочей среды, °C: до +150.
• Максимальная температура, °C: до 200 (кратковременно).
• Материал корпуса: углеродистая сталь марок Ст3, Ст20, возможно изготовление из 09Г2С или нержавеющей стали 12Х18Н10Т.
• Материал фильтрующей сетки: нержавеющая сталь марки 12Х18Н10Т.
• Тип соединения: фланцевое (ГОСТ 12820-80).
• Покрытие: антикоррозионное (грунт + лак).
• Масса, кг: 62.
• Ресурс, лет: не менее 10.
• Страна-изготовитель: Россия.

Устройство и принцип работы

Грязевик вертикальный представляет собой цилиндрический сварной корпус с двумя патрубками: входным (Ду100) и выходным (Ду125). Внутри корпуса в выходном патрубке установлен сетчатый фильтр-вставка из нержавеющей стали. В верхнее плоское донышко корпуса вварена муфта диаметром 15 мм для установки шарового крана или клапана Маевского, через который из грязевика удаляется воздух в момент заполнения системы. В нижнем конусном донышке установлена муфта диаметром 25 мм для установки пробки или спускного крана, через который удаляется осевший осадок. Принцип действия основан на двухступенчатой очистке: расширение потока в корпусе (с Ду100 до Дн325) вызывает резкое падение скорости, крупные частицы под действием силы тяжести оседают в нижней конической части (шламоотстойнике). Более мелкая взвесь задерживается фильтрующей сеткой на выходе. Очищенная вода выходит через верхний патрубок.

Особенности конструкции и преимущества

• Высокая надёжность: Корпус из конструкционной стали, все сварные швы обработаны и защищены. Корпус устойчив к механическим воздействиям.
• Антикоррозионная защита: Металлические поверхности покрыты грунтом и лаком, хорошо сопротивляются образованию ржавчины.
• Простота обслуживания: Фильтр грубой очистки удобен в обслуживании, имеет вместительный корпус для накопления отфильтрованных частиц, фильтрующий элемент легко извлекается и промывается.
• Эффективная очистка: Двухступенчатая система (гравитационное осаждение + сетчатая фильтрация) задерживает частицы крупного и среднего размера.
• Универсальность: Допускает использование в системах отопления, ГВС и ХВС, а также для предварительной очистки воды перед фильтрами на водозаборах.
• Долговечность: Расчётный срок службы — не менее 10 лет при соблюдении регламента обслуживания.
• Вариативность исполнения: Возможно изготовление грязевика в равнопроходном исполнении (Ду100/Ду100) или из специальных сталей (09Г2С, 12Х18Н10Т) по требованию заказчика.

Области применения

• Индивидуальные и центральные тепловые пункты (ИТП, ЦТП).
• Элеваторные узлы систем отопления жилых, административных и промышленных зданий.
• Абонентские вводы холодного и горячего водоснабжения.
• Котельные средней мощности (включая передвижные и блочно-модульные).
• Предварительная очистка воды перед фильтрами тонкой очистки, теплообменниками и узлами учёта.
• Системы промышленного теплоснабжения с рабочим давлением до 1,6 МПа.

Рекомендации по монтажу и эксплуатации

Монтаж следует выполнять в строгом соответствии с проектом на тепловой пункт. Грязевик устанавливается на горизонтальном участке трубопровода перед запорной арматурой, регуляторами давления, теплосчётчиками и насосным оборудованием. Важно обеспечить свободный доступ к нижнему спускному штуцеру для удаления шлама. Направление потока должно соответствовать стрелке на корпусе. В процессе эксплуатации требуется контролировать гидравлическое сопротивление по показаниям манометров до и после грязевика. Периодичность очистки фильтрующей сетки — не реже одного раза в 6 месяцев, а также при падении перепада давления более 0,05 МПа. Для очистки необходимо перекрыть запорную арматуру до и после грязевика, открутить нижнюю пробку, извлечь сетку и промыть её водой. Перед запуском системы после обслуживания произвести контрольную опрессовку.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию ФАРТА. Характеристики и комплектация могут быть изменены изготовителем без предварительного уведомления. Для получения актуальных спецификаций, пожалуйста, свяжитесь с менеджерами.
