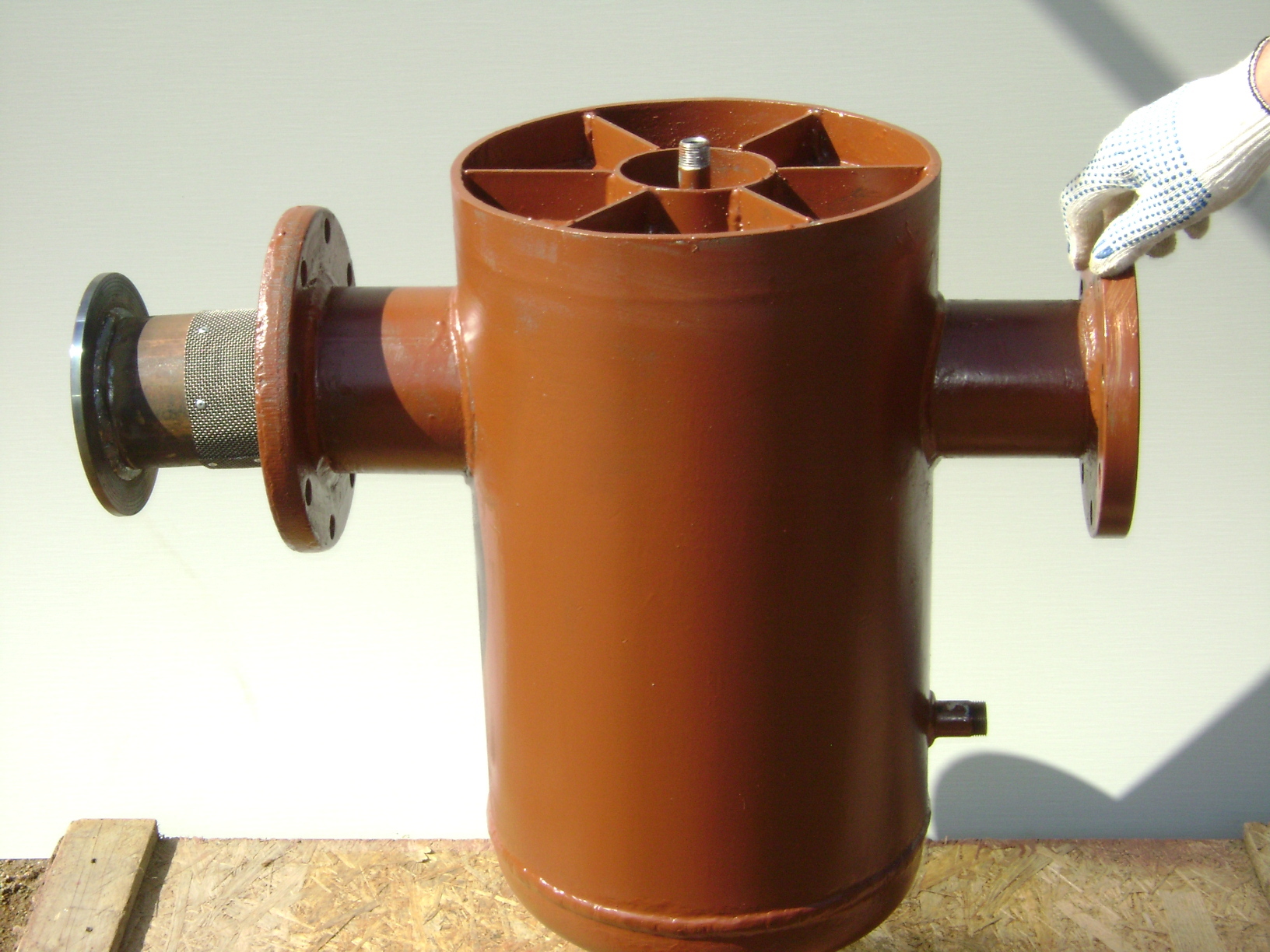

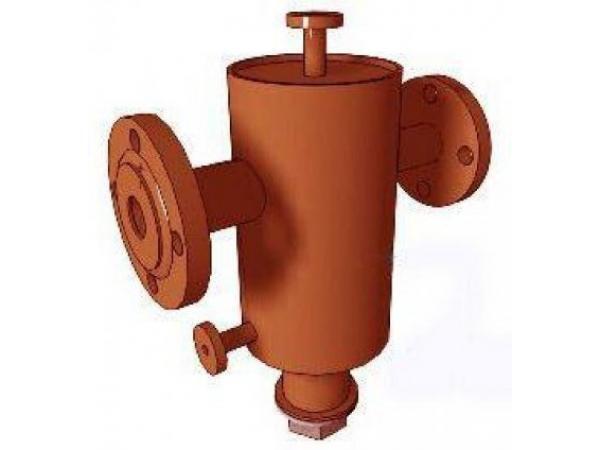

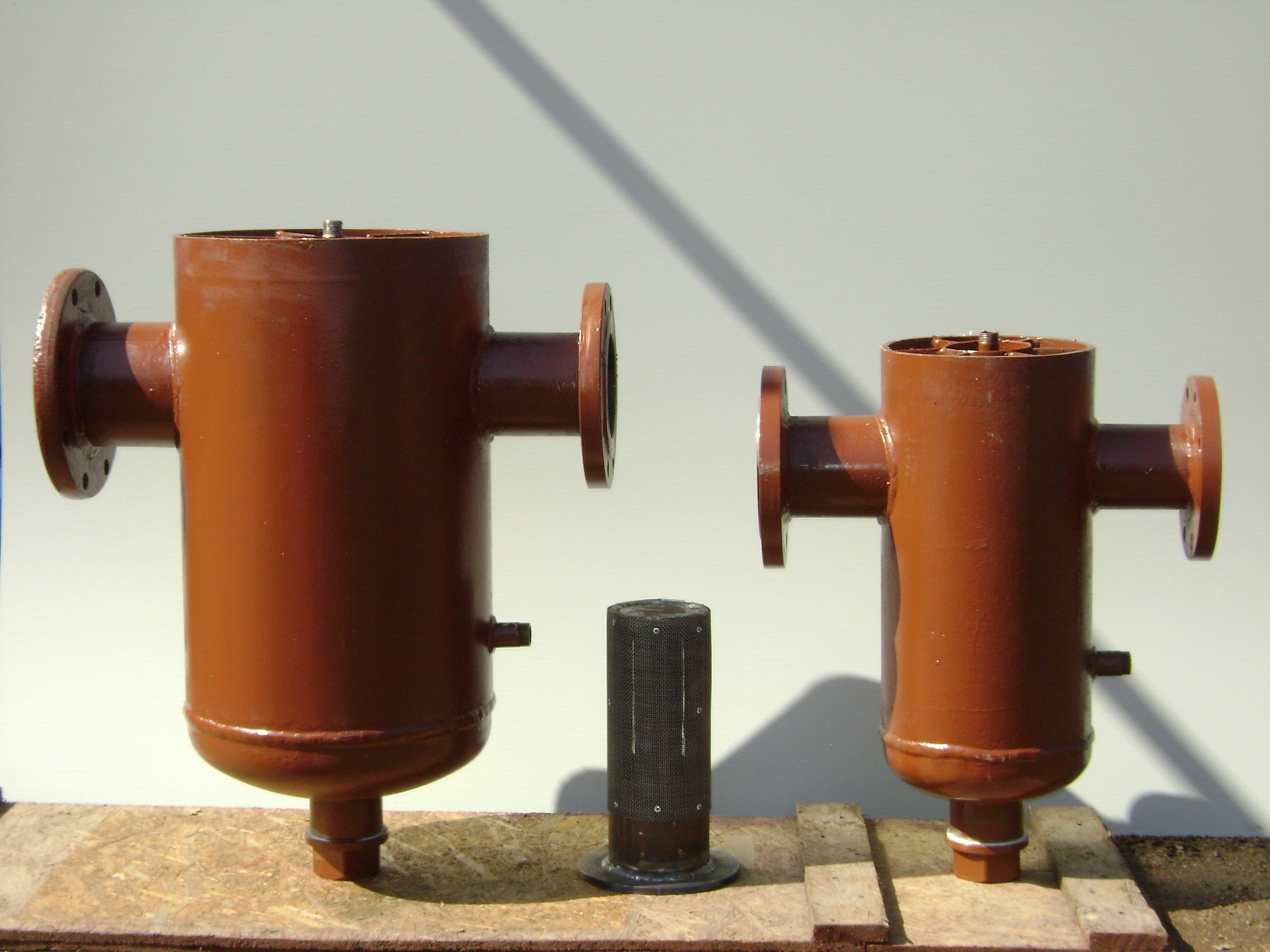

Грязевик вертикальный тепловых пунктов (абонентский) ГТП (серия ТС-569) представляет собой узел расширения трубопровода с изменением направления воды и фильтрацией ее специальной сеткой, под которой происходит отсечение, выпадание в осадок и накапливание крупных и взвешенных частиц. Грязевики применяются в элеваторных узлах, тепловых вводов зданий различного назначения и котельных. Их параметры - температура теплоносителя до 200 гр., диаметры Ду 40 -Ду 200 мм, рабочее давление от 10 до 16 кгс/см2. Работа грязевика заключается в приеме воды, отфильтровывании ее от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.

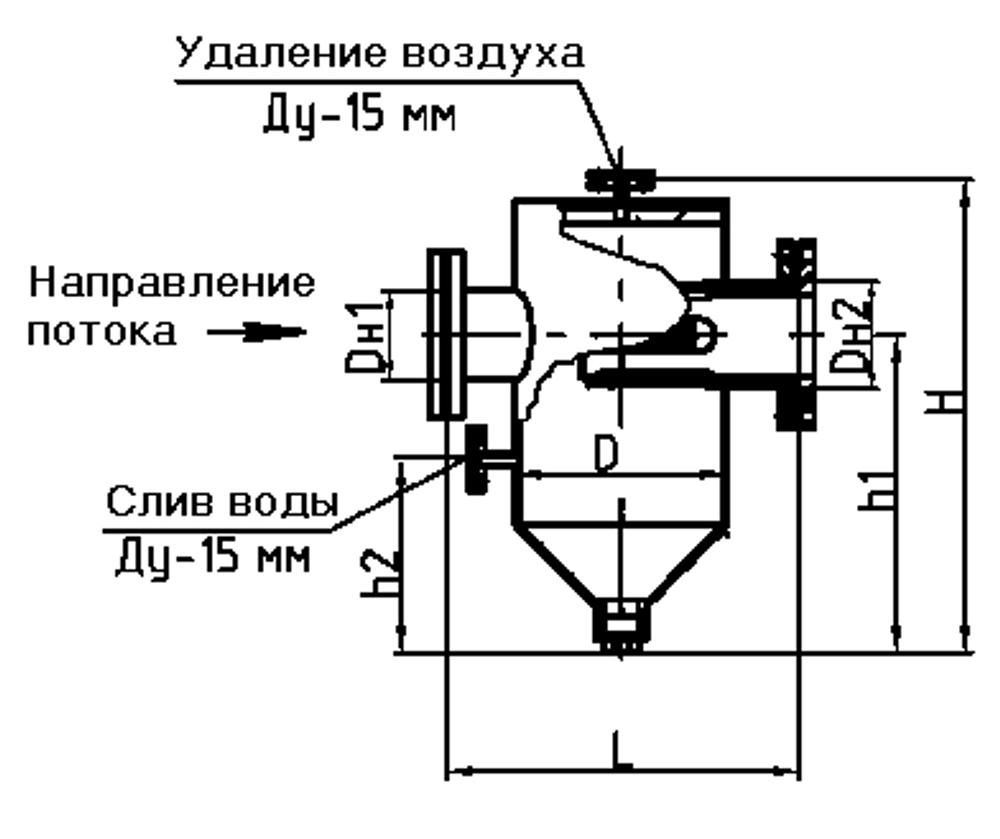

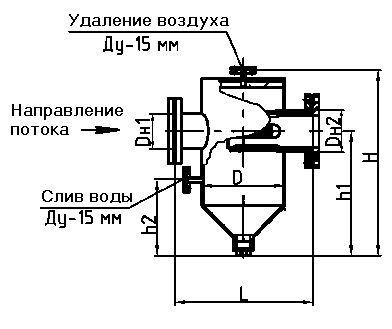

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип |
Произв м3/час |
Ду, мм |
Ру, мПа |
D,мм |
Вход потока,мм |
Выход потока,мм |
L, мм |
Н,мм |
h1, мм |
h2, мм |
Масса, кг |
||||||
|
Дн1,мм |
Д окр. Отв |
д отв |
кол отв |
Дн2хS,мм |
Д окр. отв |
д отв |
кол. отв. |
||||||||||
|
ГТП-50-2,5 |
10 |
50 |
2,5 |
159 |
57х3,5 |
125 |
19 |
4 |
76х4 |
145 |
19 |
8 |
365 |
456 |
290 |
175 |
24,9 |
